Регламентное техническое обслуживание
Расписание и процедуры очистки
144
P1066582-152 ZT400 Series™ Руководство пользователя 06.05.2014

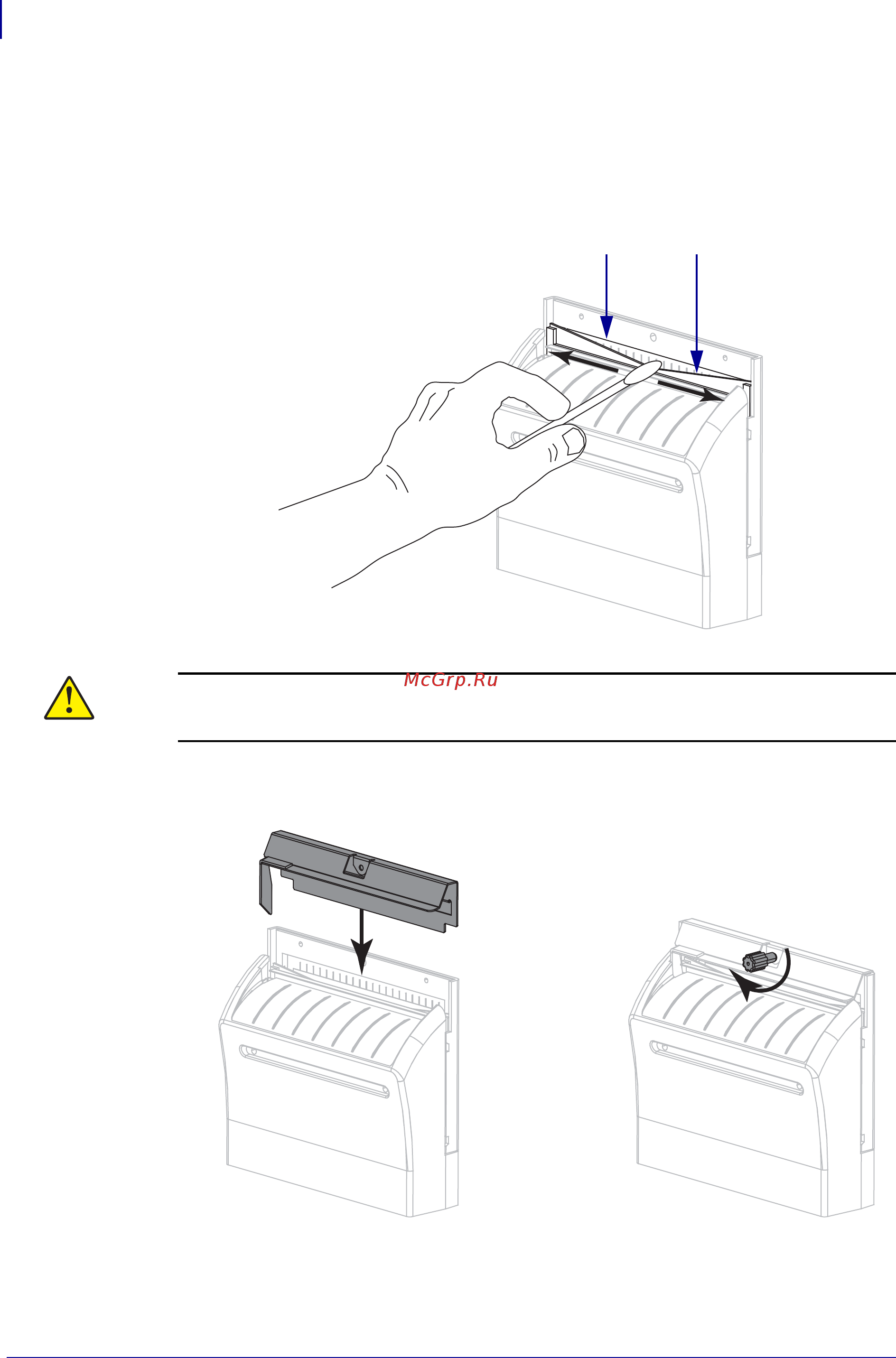

7. С помощью тампона из набора для профилактического обслуживания (номер
по каталогу 47362) протрите верхнюю режущую поверхность (
1) и лезвие резака
(
2). Вместо набора для профилактического обслуживания можно использовать
чистый тампон, смоченный в растворе, состоящем из изопропилового спирта
(не менее 90 %) и деионизированной воды (не более 10 %). Дайте растворителю
испариться.
8.
1 2
Внимание! • Лезвие резака очень острое. В целях безопасности оператора
установите на место экран резака.
Уста новите экран резака (1), закрепите его винтом и пружинной шайбой, снятыми
ранее (2).
1
2
