145
Регламентное техническое обслуживание
Расписание и процедуры очистки
06.05.2014 ZT400 Series™ Руководство пользователя P1066582-152

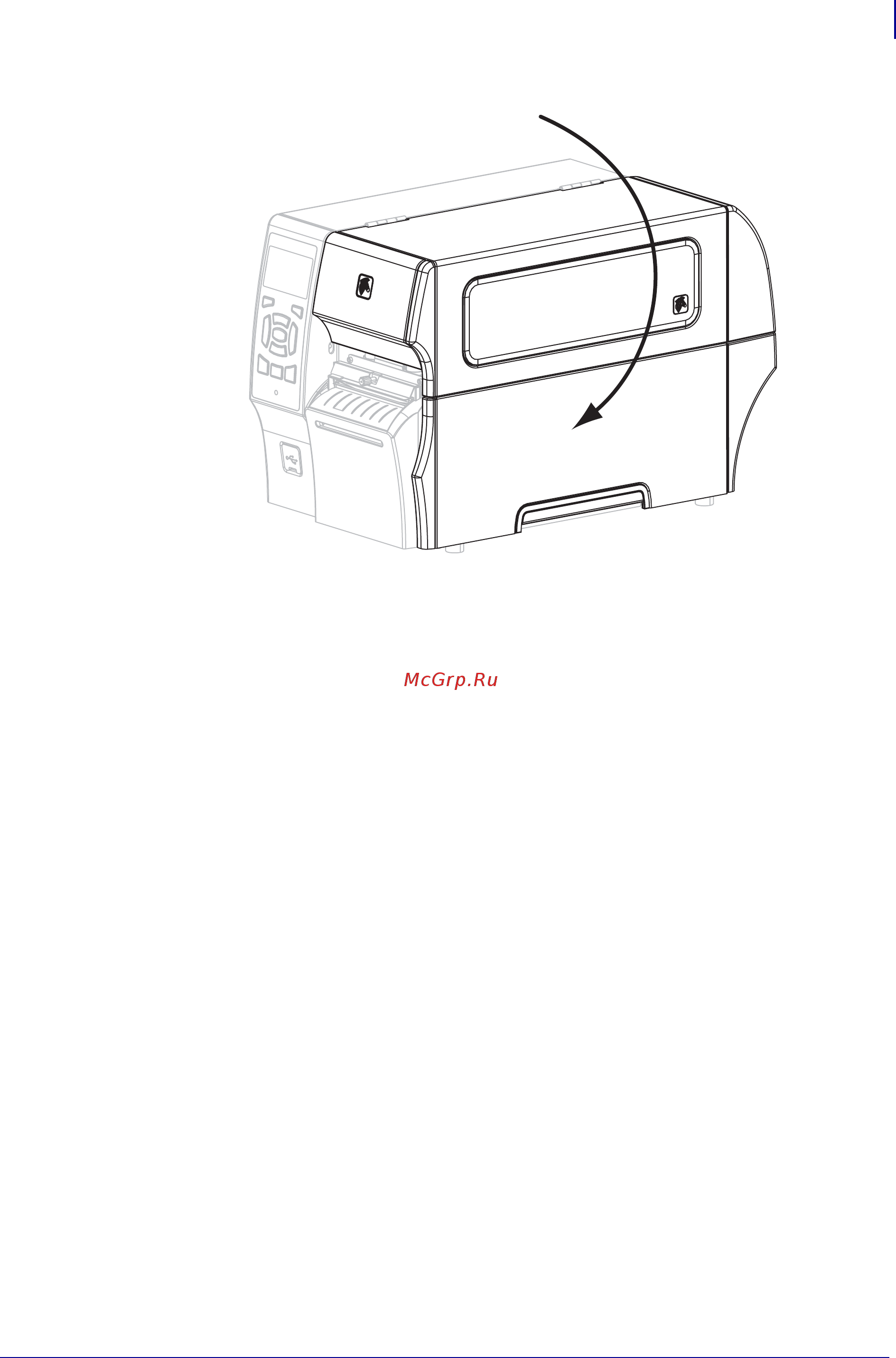

9. Закройте дверцу носителя.
10. Подключите принтер к источнику питания, а затем включите принтер (I).
Лезвие резака вернется в рабочее положение.
11. Если резак по-прежнему будет работать неудовлетворительно, обратитесь к
квалифицированному специалисту по обслуживанию.
