31
Настройка и эксплуатация принтера
Выбор режима печати
06.05.2014 ZT400 Series™ Руководство пользователя P1066582-152
Резак Используется, если принтер имеет
компонент резака и вы хотите отрезать
этикетки.
Принтер печатает этикетку, а затем
отрезает ее.
Режим резака
Отклеивание Используется в том случае, если принтер
поддерживает отклеивание, прием
подложки или перемотку.
Принтер отклеивает этикетку
от подложки во время печати, а затем
приостанавливает работу, пока этикетка
не будет извлечена. Подложка выходит
со
стороны передней панели принтера.
Режим отклеивания

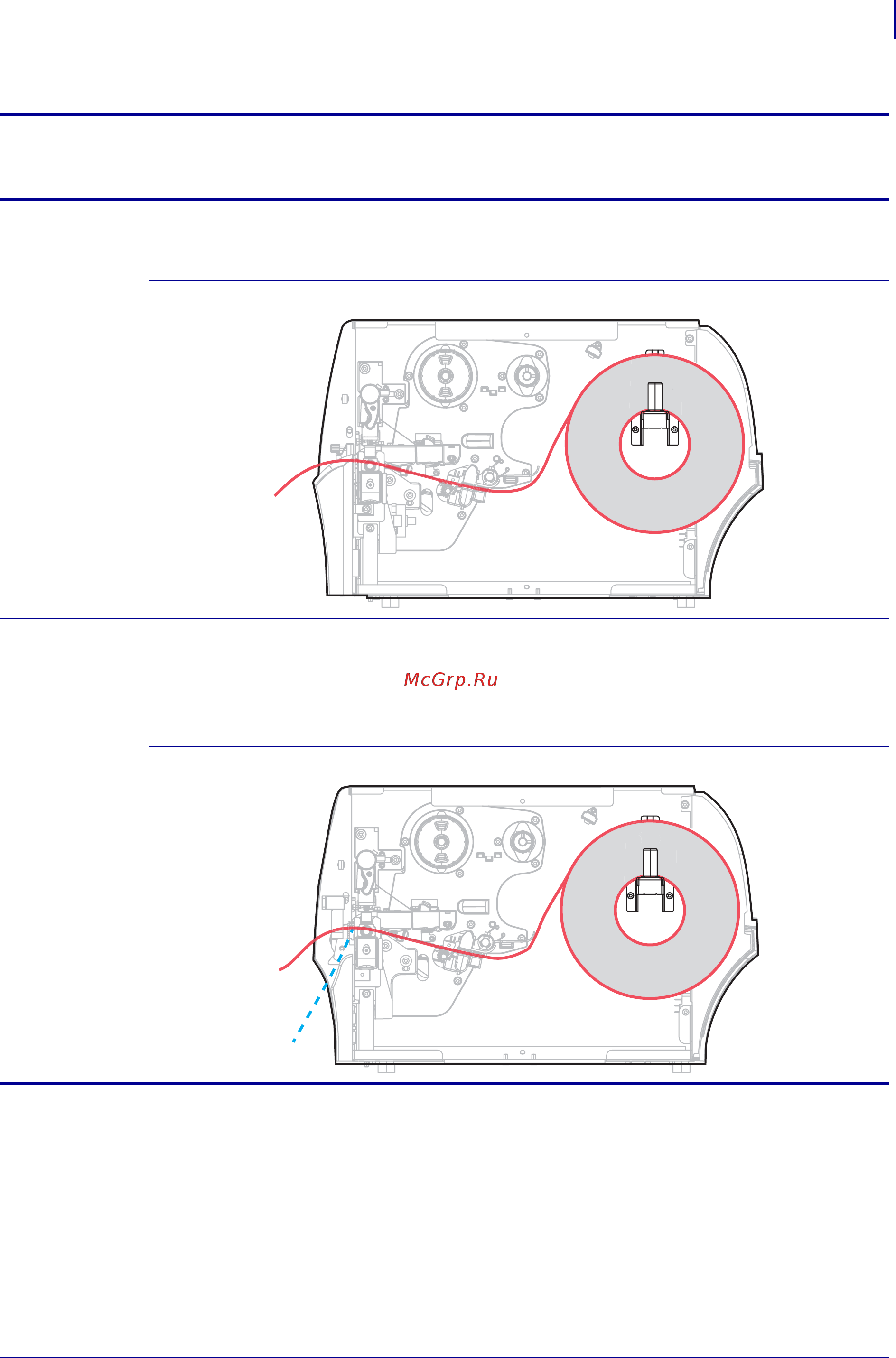

Таблица 3 • Режимы печати и компоненты принтера
Режим
печати
Условия
использования/необходимые
компоненты принтера
Действия принтер
Красные сплошные линии = носитель, синие пунктирные линии = только подложка
