Настройка и эксплуатация принтера
Выбор режима печати
32
P1066582-152 ZT400 Series™ Руководство пользователя 06.05.2014
Отклеивание
(с приемом
подложки)
Используется в том случае, если принтер
поддерживает прием подложки или
перемотку.
Принтер отклеивает этикетку
от подложки во время печати, а затем
приостанавливает работу, пока этикетка
не будет извлечена. Подложка
наматывается на шпиндель приема
подложки или шпиндель перемотки.

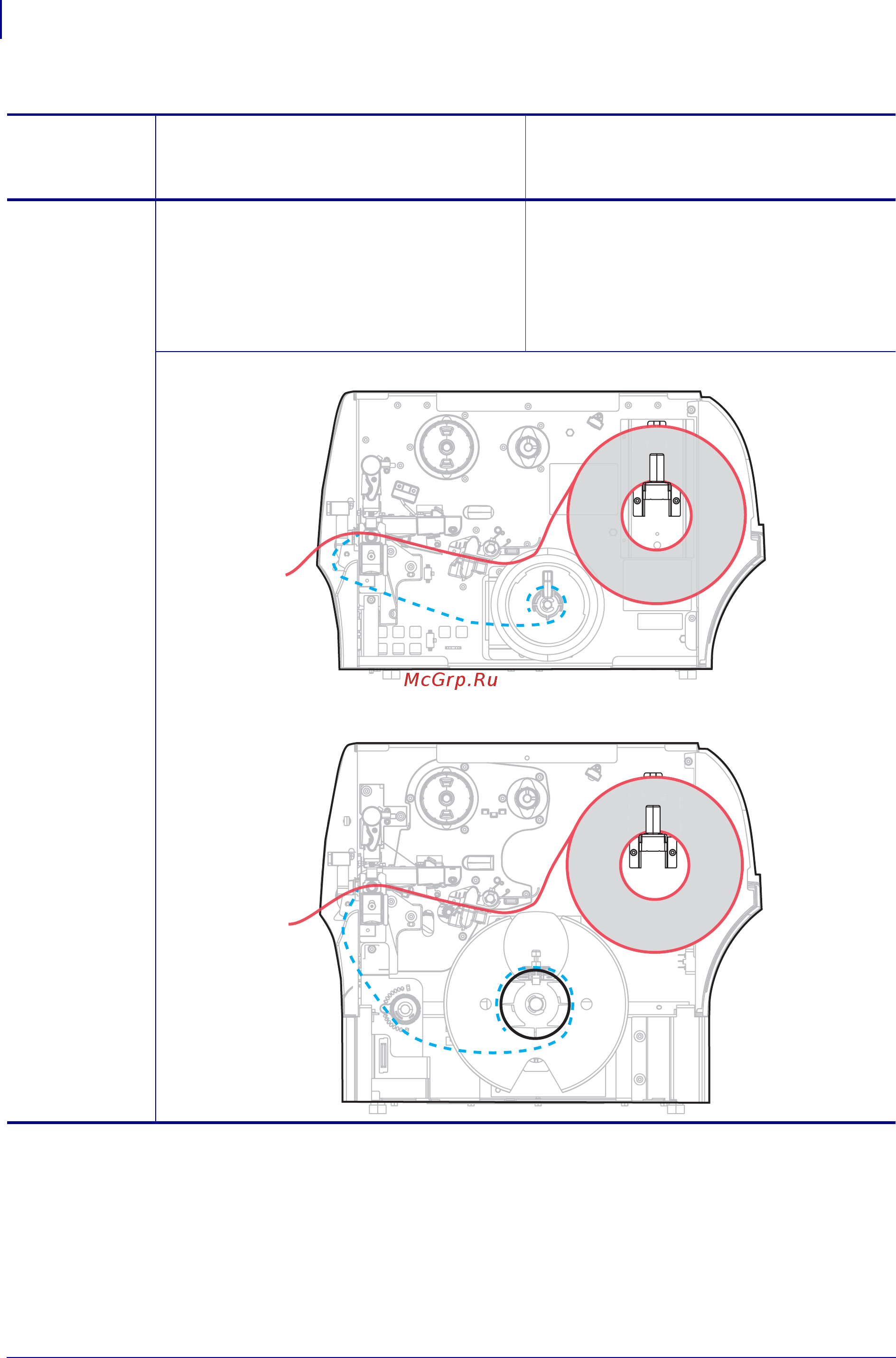

Вариант с приемом подложки
Вариант с перемоткой
Таблица 3 • Режимы печати и
компоненты принтера
Режим
печати
Условия
использования/необходимые
компоненты принтера
Действия принтер
Красные сплошные линии = носитель, синие пунктирные линии = только подложка
