45
Настройка и эксплуатация принтера
Загрузка носителя— Режим отклеивания (с приемом подложки или без него)
06.05.2014 ZT400 Series™ Руководство пользователя P1066582-152
5. Выполняйте этот шаг, только если требуется использовать режим отклеивания
сприемом подложки. В принтере должен быть установлен компонент приема
подложки или компонент перемотки. Следуйте инструкциям, соответствующим
модификации принтера. Если прием подложки не используется, перейдите на шаг 6.

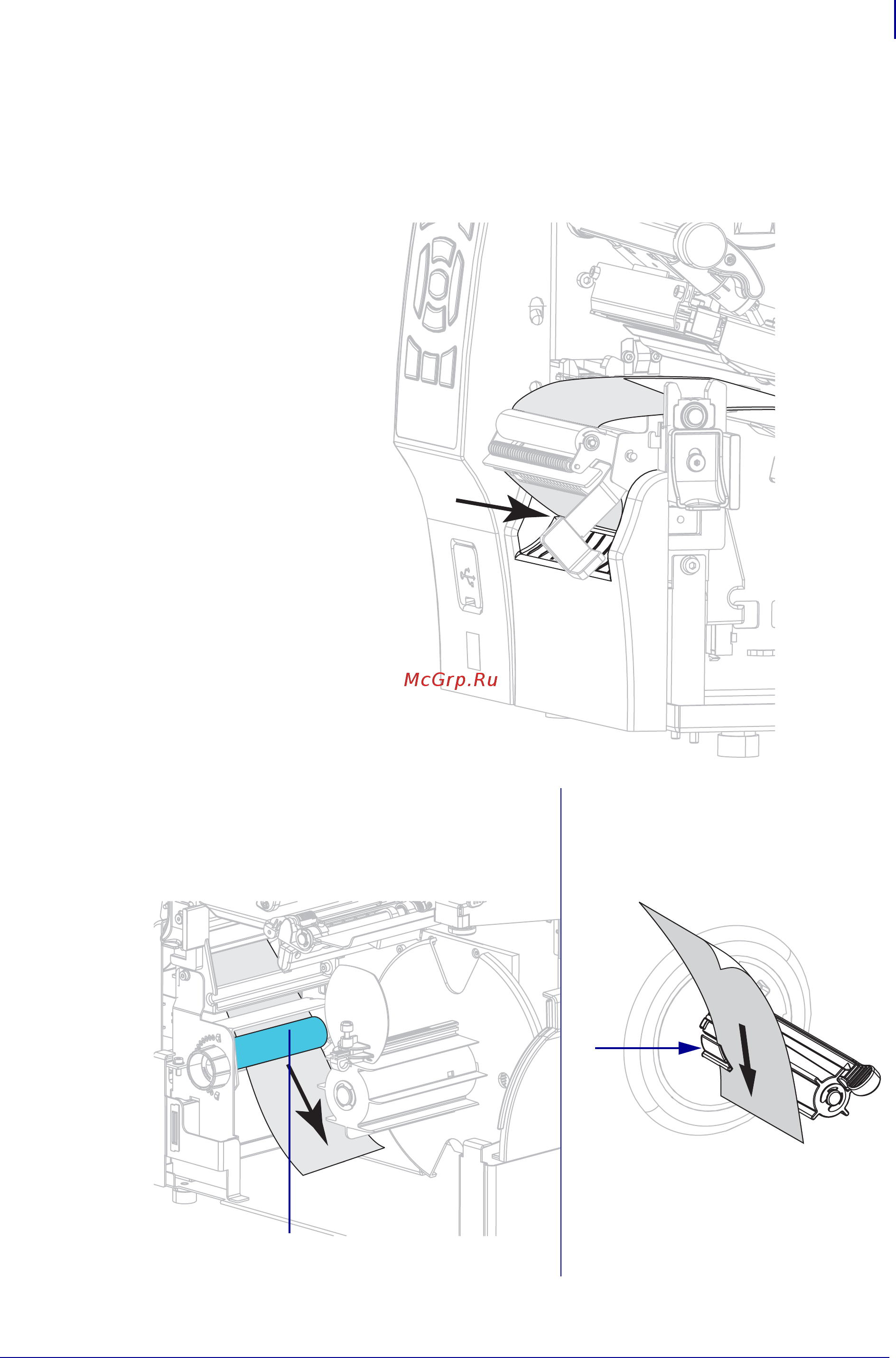

5-a. Протяните подложку через прорезь под узлом отклеивания.
Вариант с перемоткой Вариант с приемом подложки
5-b. Пропустите подложку под роликом
выравнивания носителя (
1).
Вставьте подложку в прорезь
шпинделя приема подложки (1).
1
1
