Настройка и эксплуатация принтера
Загрузка носителя— Режим отклеивания (с приемом подложки или без него)
46
P1066582-152 ZT400 Series™ Руководство пользователя 06.05.2014
Вариант с перемоткой
(продолжение)
Вариант с приемом подложки
(продолжение)

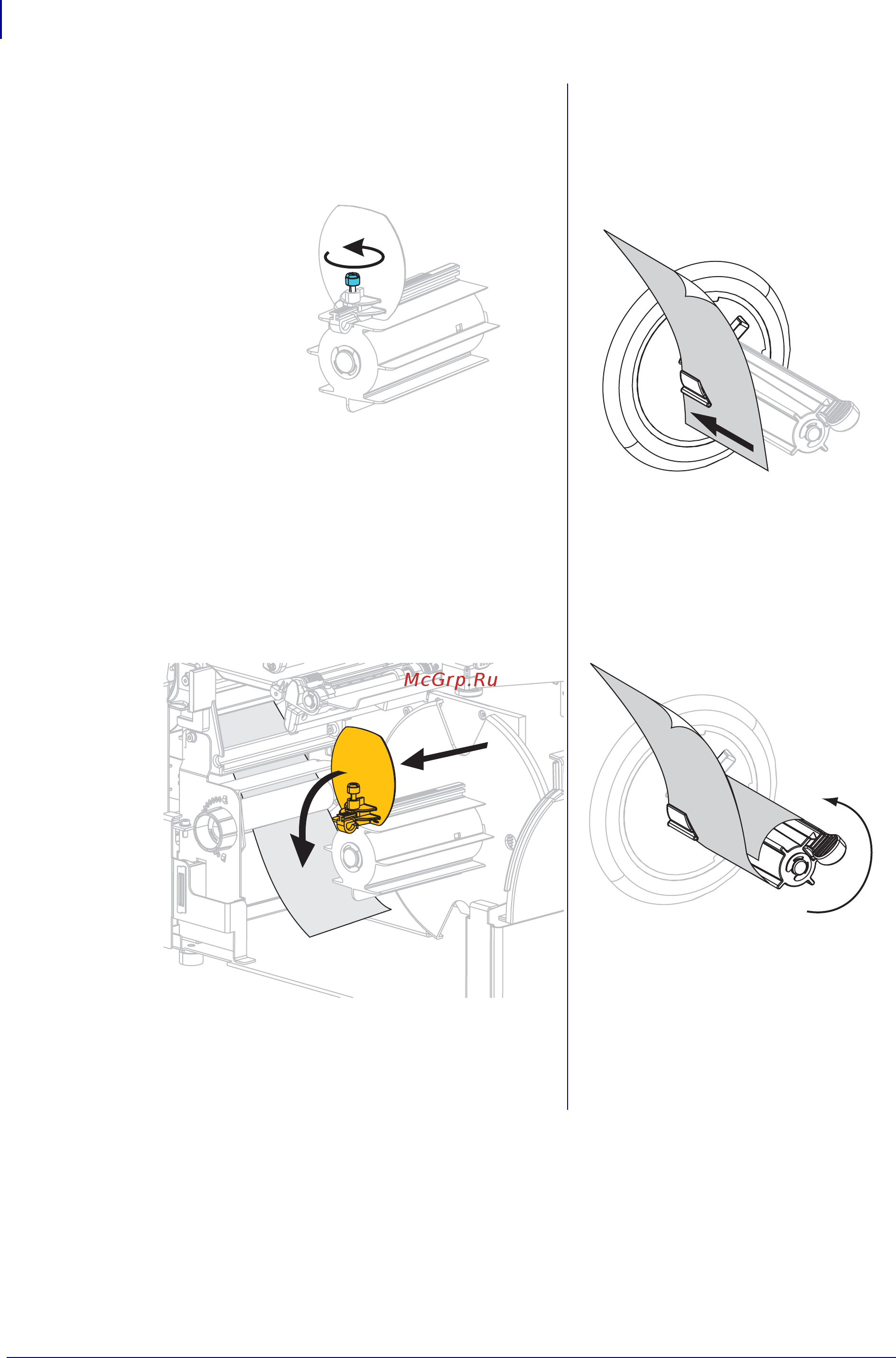

5-c. Ослабьте винт на направляющей
перемотки носителя.
Протолкните подложку назад
до касания задней панели узла
шпинделя приема подложки.
5-d. Полностью вытащите
направляющую перемотки
носителя, а затем сложите ее.
Обмотайте подложку вокруг
шпинделя приема подложки
ипроверните шпиндель против
часовой стрелки, чтобы натянуть
подложку.
В случае использования варианта
сприемом подложки загрузка
подложки завершена. Перейдите
на шаг 6.
