47
Настройка и эксплуатация принтера
Загрузка носителя— Режим отклеивания (с приемом подложки или без него)
06.05.2014 ZT400 Series™ Руководство пользователя P1066582-152
Вариант с перемоткой
(продолжение)

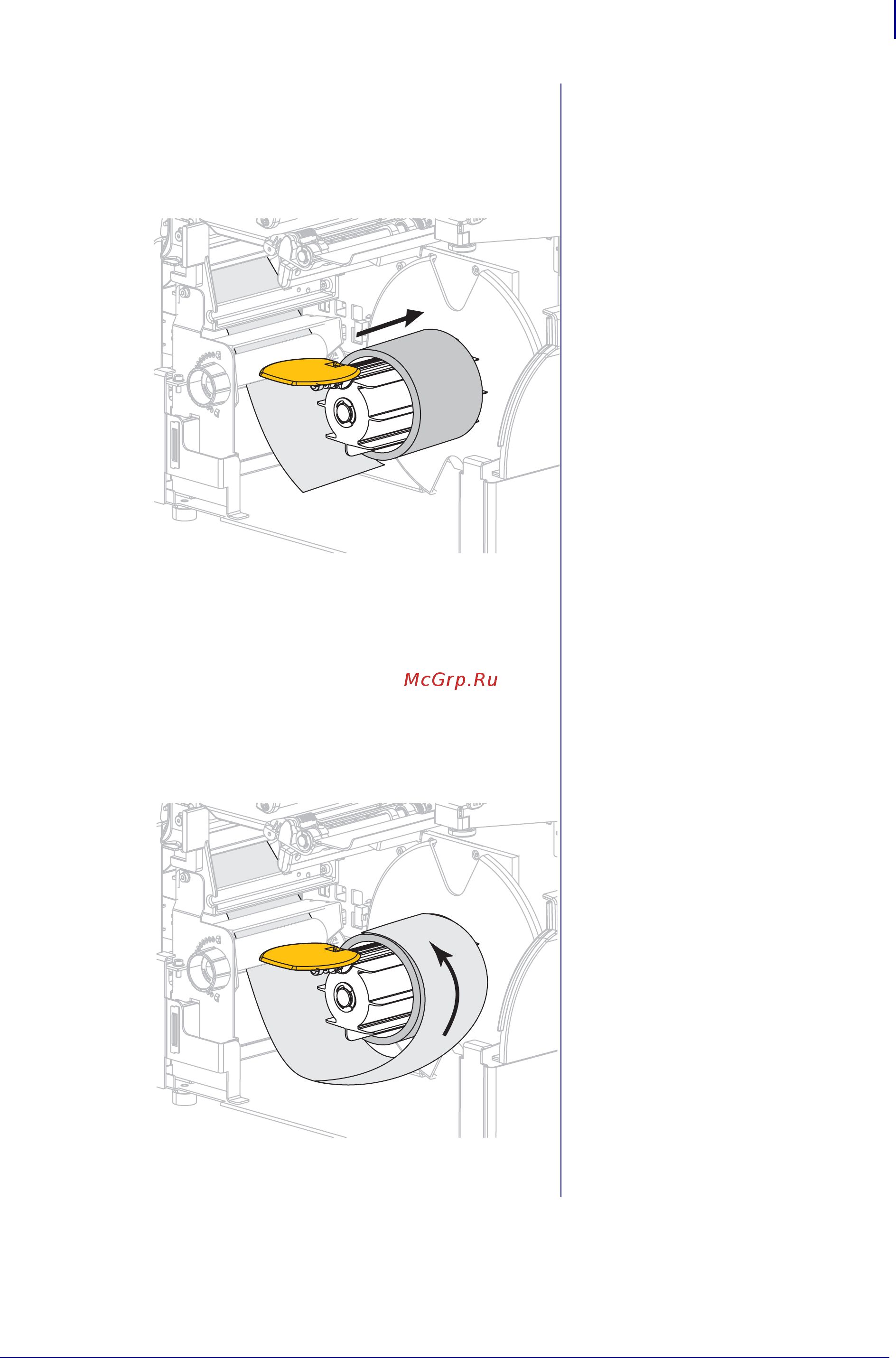

5-e. Наденьте пустую катушку
на шпиндель перемотки.
5-f. Обмотайте подложку вокруг
катушки, как показано, а затем
проверните шпиндель перемотки,
чтобы натянуть носитель.
Убедитесь, что край носителя
установлен заподлицо с опорным
диском шпинделя перемотки.
