2. ОПИС ВЕЛОСИПЕДА
Лінійка електровелосипедів POLAR складається з кількох моделей, проте правила
використання та загальна технічна конструкція будь-якого з велосипедів єдині для
всіх. У текстовій частині цієї Інструкції викладено базові положення, а технічні хара-
ктеристики конкретної моделі наведено у зведеній таблиці на с. 13.
На Мал. 1 зображено схему електровелосипеда із зазначенням його основних еле-
ментів:
3. ПРИЗНАЧЕННЯ ЕЛЕКТРОВЕЛОСИПЕДІВ
Залежно від типу електровелосипеда, висуваються особливі вимоги до типу дорож-
нього покриття та умов його експлуатації, про що сказано у пам’ятці нижче. Тип Вашої
моделі електровелосипеда вказаний у таблиці на с. 13.
Дорожній — для їзди по асфальтованих и асфальтобетонних дорогах.
Стрибки неприпустимі.
Універсальний — для їзди дорогами з будь-яким покриттям, а також
поза ними, дотримуючись обережності. Стрибки неприпустимі.
Позашляховий — для їзди будь-якими дорогам та поза ними. Допустимі
стрибки з висоти до 30 см. Не має світлотехніки**.
** — відсутність світлотехніки накладає обмеження на використання велоси-
педа у темну пору доби на дорогах загального користування.
ВАЖЛИВО: Велосипед призначений для катання одного велосипедиста та пе-
ревезення транспорту, якщо модель оснащена багажником. Його наявність та ва-
нтажопідйомність, а також повна вантажопідйомність велосипеда наведені у таб-
лиці з технічними даними на с. 13. Не рекомендується перевищувати повну ван-
тажопідйомність велосипеда — це може послужити причиною відмови у гарантій-
ному ремонті.
1. Рама велосипеда
2. Переднє колесо у зборі
3. Ведуча зірочка з шатунами та
педалями
4. Захист ведучої зірочки
5. Привідний цеп (або ремінь)
6. Заднє колесо у зборі
7. Електродвигун
8. Задній перемикач*
9. Крило заднього колеса*
10. Багажник*
11. Гальмо заднього колеса
12. Батарея (встановлена в окре-
мому контейнері або інтегро-
вана у раму)
13. Сідло (з механізмом скла-
дання*)
14. Замок складання рами
15. Гальмівні ручки
16. Винос із встановленим кермом
17. Замок складання виносу
18. Електричні проводи
19. Ліхтар*
20. Гальмо переднього колеса
21. Крило переднього колеса*
* — якщо передбачено конструкцією
цієї моделі електровелосипеда.

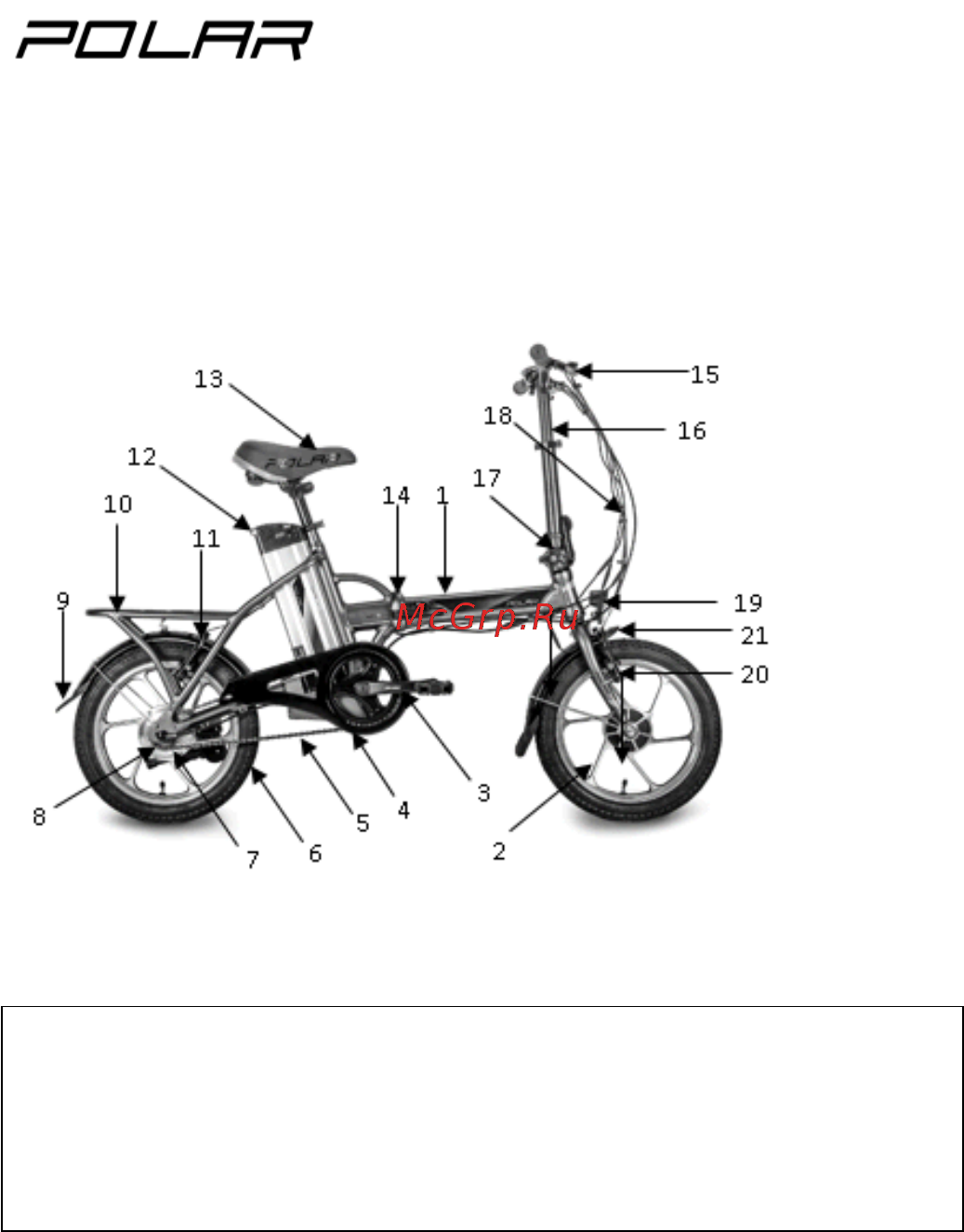

Мал. 12. Схема електровелосипеда
