2. ОПИСАНИЕ ВЕЛОСИПЕДА
Линейка электровелосипедов POLAR состоит из нескольких моделей, однако пра-
вила использования и общая техническая конструкция любого из велосипедов
едины для всех. В текстовой части данного Руководства изложены базовые положе-
ния, а технические характеристики конкретной модели приведены в сводной таб-
лице на с. 13.
ВАЖНО: Велосипед предназначен для катания одного велосипедиста и
перевозки груза, если модель оснащена багажником. Его наличие и грузоподъ-
емность, а также полная грузоподъемность велосипеда указаны в таблице с тех-
ническими данными на с. 13. Не рекомендуется превышать полную грузоподъ-
емность, велосипеда — это может послужить причиной в отказе от гарантийного
ремонта

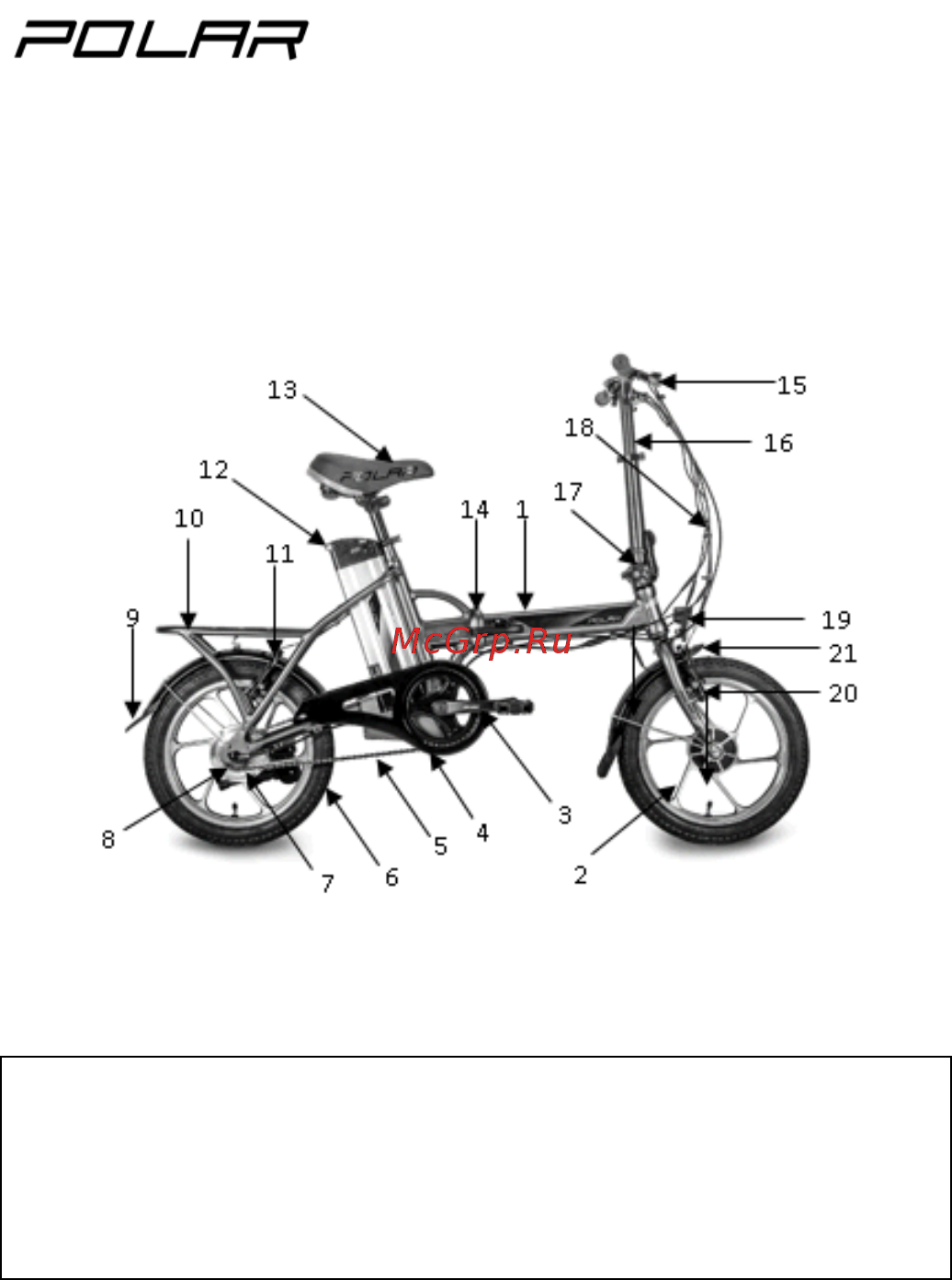

На Рис. 1 изображена схема электровелосипеда с указанными его основными эле-
ментами:
1. Рама велосипеда
2. Переднее колесо в сборе
3. Ведущая звезда с шатунами и
педалями
4. Защита ведущей звезды
5. Приводная цепь (или ремень)
6. Заднее колесо в сборе
7. Электродвигатель
8. Задний переключатель*
9. Крыло заднего колеса*
10. Багажник*
11. Тормоз заднего колеса
12. Батарея (установлена в от-
дельном контейнере или инте-
грирована в раму)
13. Седло (с механизмом склады-
вания*)
14. Замок складывания рамы
15. Тормозные ручки
16. Вынос с установленным рулем
17. Замок складывания выноса
18. Электрические провода
19. Фонарь*
20. Тормоз переднего колеса
21. Крыло переднего колеса*
* — если предусмотрено конструкцией
данной модели электровелосипеда.
3. НАЗНАЧЕНИЕ ЭЛЕКТРОВЕЛОСИПЕДОВ
В зависимости от типа электровелосипеда, предъявляются особые требования к
типу дорожного покрытия и условиям его эксплуатации, о чем указано в памятке
ниже. Тип Вашей модели электровелосипеда указан в таблице на с. 13.
Дорожный — для езды по асфальтовым и асфальтобетонным дорогам.
Прыжки недопустимы.
Универсальный — для езды по дорогам с любым покрытием, а также
вне дорог при соблюдении осторожности. Прыжки недопустимы.
Внедорожный — для езды по любым дорогам и вне их. Допустимы
прыжки с высоты до 30 см. Не имеет светотехники**.
** — отсутствие светотехники накладывает ограничение на использование ве-
лосипеда в темное время суток на дорогах общего пользования.
Рис. 1. Схема электровелосипеда
