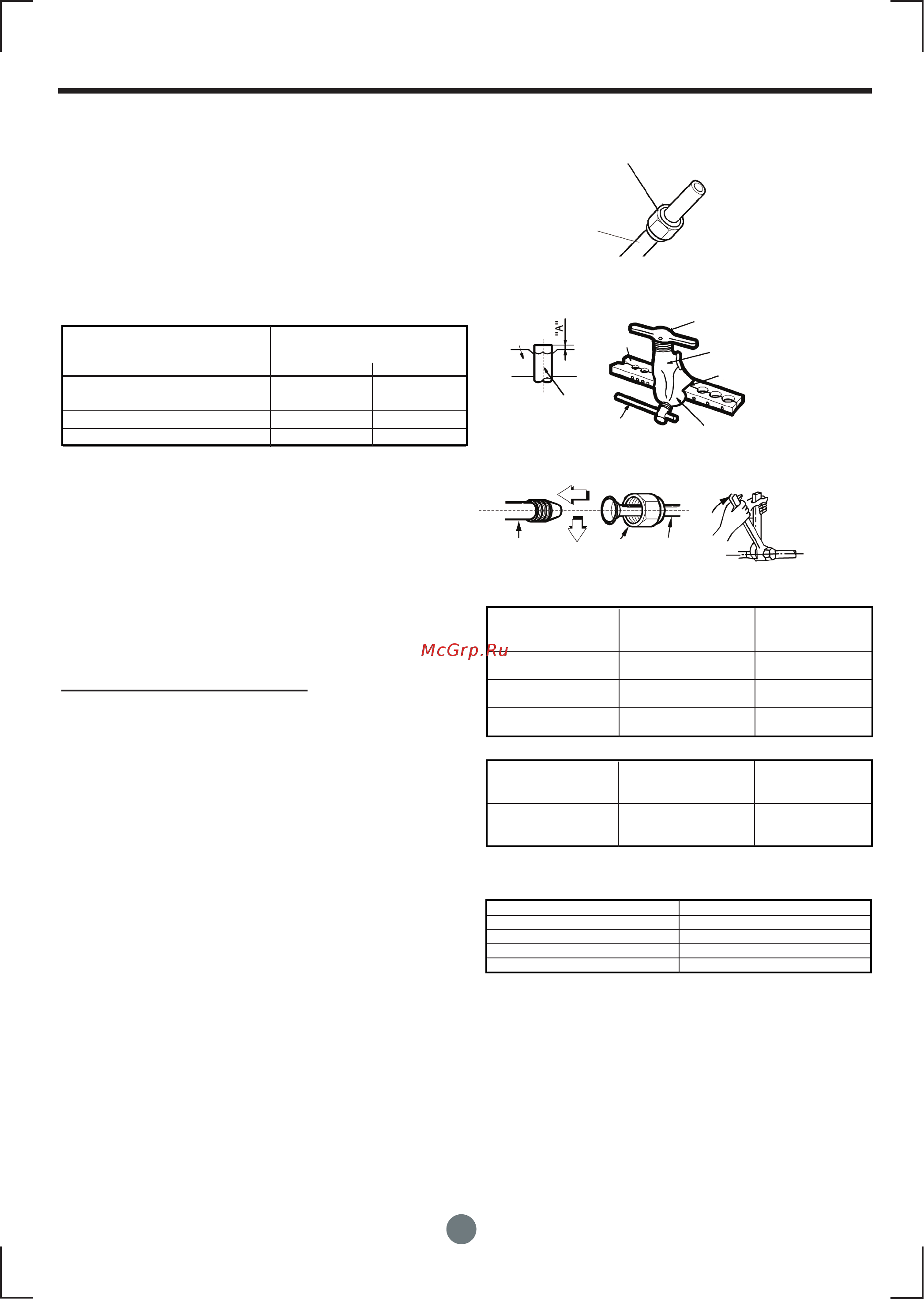

9
ЭЛЕКТРОТЕХНИЧЕСКИЕ РАБОТЫ
В: Установка гайки
После снятия заусенцев снять конусные гайки
в внутреннего и наружного блоков и надеть их
трубки (после развальцовки этого сделать будет
невозможно).
Г: Развальцовка
Зажать медную трубку в прессе по размерам,
указанным в таблице ниже.
Стягивающее соединение
Совместить центры труб.
Рукой заыернуть конусную гайку, затем затянуть ее
с помощью гаечного и динамометрического ключей.
Внимание:
• В зависимости от условий установки чрезмерное
затягивание может привести к поломке гайки.
Электротехнические работы
Нормы безопасности по электрическим работам при
первоначальной установке
1 Если имеются серьезные проблемы в смысле
безопасности при подключении к сети питания,
техники должны отказаться от установки
кондиционера и объяснить это клиенту, пока эта
проблема не будет решена.
2 Напряжение питания должно быть в пределах 90%
~ 110% от номинального напряжения.
3. Утечки защитника и главный выключатель с
1,5 раза мощность Макс. Ток блок должен быть
установлен в цепи питания.
3 Защитное устройство утечки и главный
переключатель питания, установленные в силовой
цепи, должны превосходить в полтора раза
максимальный ток устройства.
4 Обеспечить правильное заземление
кондиционера.
5 Подключение производить в соответствии с
прилагаемой схемой электрических соединений,
расположенной на панели наружного блока.
6 Вся электропроводка должна производиться
квалифицированным электрикос с соблюдением
местных и национальных электротехнических
правил и норм.
7 Для этого кондиционера должны быть выделены
отдельные сеть и розетка
Внешний диаметр в мм А (мм)
Максимум Минимум
Ø 6,35 1,3 0,7
Ø 9,52 1,6 1,0
Ø 12,7 1,8 1,0
Конусная гайка
Медная трубка
Медная трубка
Брусок
Брусок
Ручка
Ручка тисков
Тиски
Конус
Отметка индикатора
Трубы внутр.
блока
Конусная
гайка
Система
труб
Рис. 17
Рис. 18
Рис. 19
Внешний диаметр Крутящий момент Дополнительный
затяжки (N.см) крутящий момент
затяжки (N.см)
Ø 6,35 1570 1960
(160 кгс.см) (200 кгс.см)
Ø 9,52 2940 3430
(300 кгс.см) (350 кгс.см)
Ø 12,7 4900 5390
(500 кгс.см) (550 кгс.см)
Модель Питание Номинальная
сила тока
(выкл./предохр.)
<12000Btu/h 220-240V~ 50Hz 10А/15А
или
≥12000Btu/h 220-230V~60Hz 16А
Расчётный ток устройства (А) Номинальное сечение (мм)
> 3 и ≤ 6 0,75
> 6 и ≤ 10 1
> 10 и ≤ 16 1,5
> 16 и ≤ 25 2,5
Минимальное сечение проводников
ПРИМЕЧАНИЕ: Напряжение питания должно
соответствовать расчетному напряжению кондиционера.
