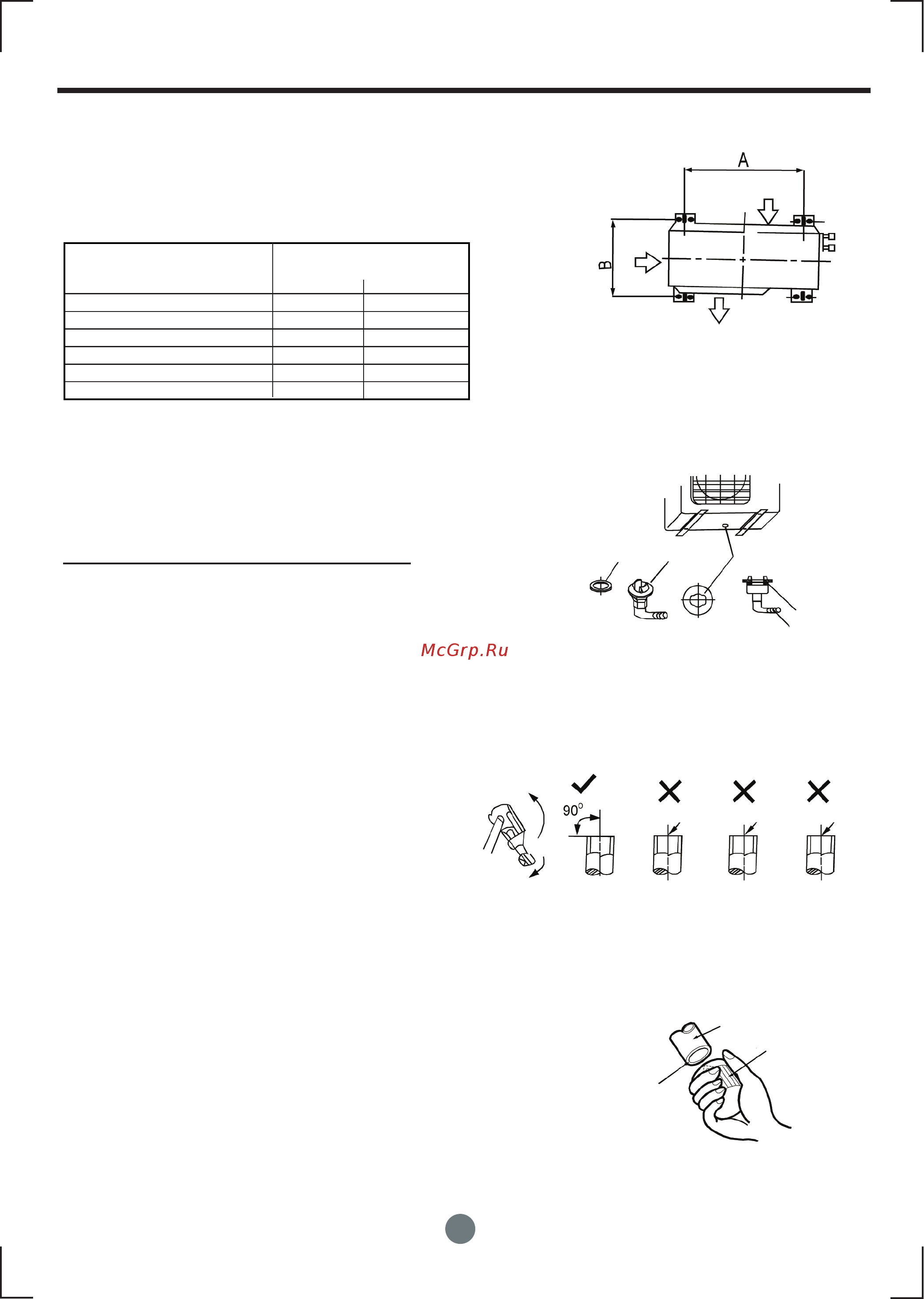

8
ПОДСОЕДИНЕНИЕ ТРУБОПРОВОДА ХЛАДАГЕНТА
Регулировка наружного блока
• Закрепить наружный блок с помощью болта и
гайки Ø10 или Ø8 в горизонтальном положении на
бетонной или иной жесткой опоре.
Установка стока
Установить прокладку в сливное колено, затем
вставить устройство стока в отверстие поддона,
повернуть на 90 градусов, чтобы зафиксировать
устройство. Соединить сток со сливным шлангом
(приобретается на месте) в случае если вода
сливается с наружного блока при режиме нагрева.
Подсоединение трубопровода хладагента
1. Развальцовка
Основная причина утечки хладагента
связана с дефектом в работе по развальцовке..
Проведение правильную развальцовку
в следующем порядке:
А: Резка труб и кабеля
1 Использование комплект труб из
принадлежностей или приобрести трубы на месте.
2 Измерить расстояние между внутренним и
наружным блоками.
3 Отрезать трубы несколько длиннее измеренного
расстояния.
4 Отрезать кусок кабеля на 1,5 м больше длины
трубы.
Б: Снятие заусенцев
1 Полностью удалить все заусенцы со среза трубы.
2 По мере снятия заусенцев протащить книзу
медную трубку во избежание попадания
спиленных заусенцев в систему труб.
Вход
воздуха
Вход
воздуха
Выход
воздуха
Уплотнение
Уплотнение
Сливная
труба
Труба
Развертка
Косо Неровно Зусенец
Сток
Отверстие поддона
наружного блока
Размер наружного блока в мм Установочные размеры
(шир. х выс. х глуб.) А(мм) В(мм)
700x535x235 458 250
685x430x260 460 276
780x540x250 549 276
760x590x285 530 290
845x695x335 560 335
Рис. 13
Рис. 14
Рис. 15
Рис. 16
