ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Установка внутреннего блока
1. Установить монтажную плиту
1 Установить монтажную плиту горизонтально
на несущие детали стены, оставив вокруг нее
свободное пространство.
2 Если стена кирпичная, бетонная или сделана
из подобного материала, просверлить в
стене восемь (8) отверстий диаметром 5 мм.
Вставить фиксатор болтов.
3 Установить монтажную плиту на стене с
помощью восьми (8) винтов типа “А”.
Примечание:
Установить монтажную плиту т просверлить
отверстия в стене в зависимости от конструкции
и соответствующих точек монтажа на монтажной
плите. (Если не указано иное, размеры даны в
миллиметрах).
ПРИМЕЧАНИЕ: В зависимости от модели
устройства, размеры установки могут быть
другими. См. рис. 5.
2. Посверлить отверстие в стенее
1 Определить положение отверстий в
соответствии с подробной схемой,
представленной на рис. 5. Просверлить одно
(1) отверстие ø 65 мм с легким наклоном
наружу.
2 При сверлении металлической сетки,
металлической плиты и иного подобного
материала всегда использовать поводок для
отверстий.

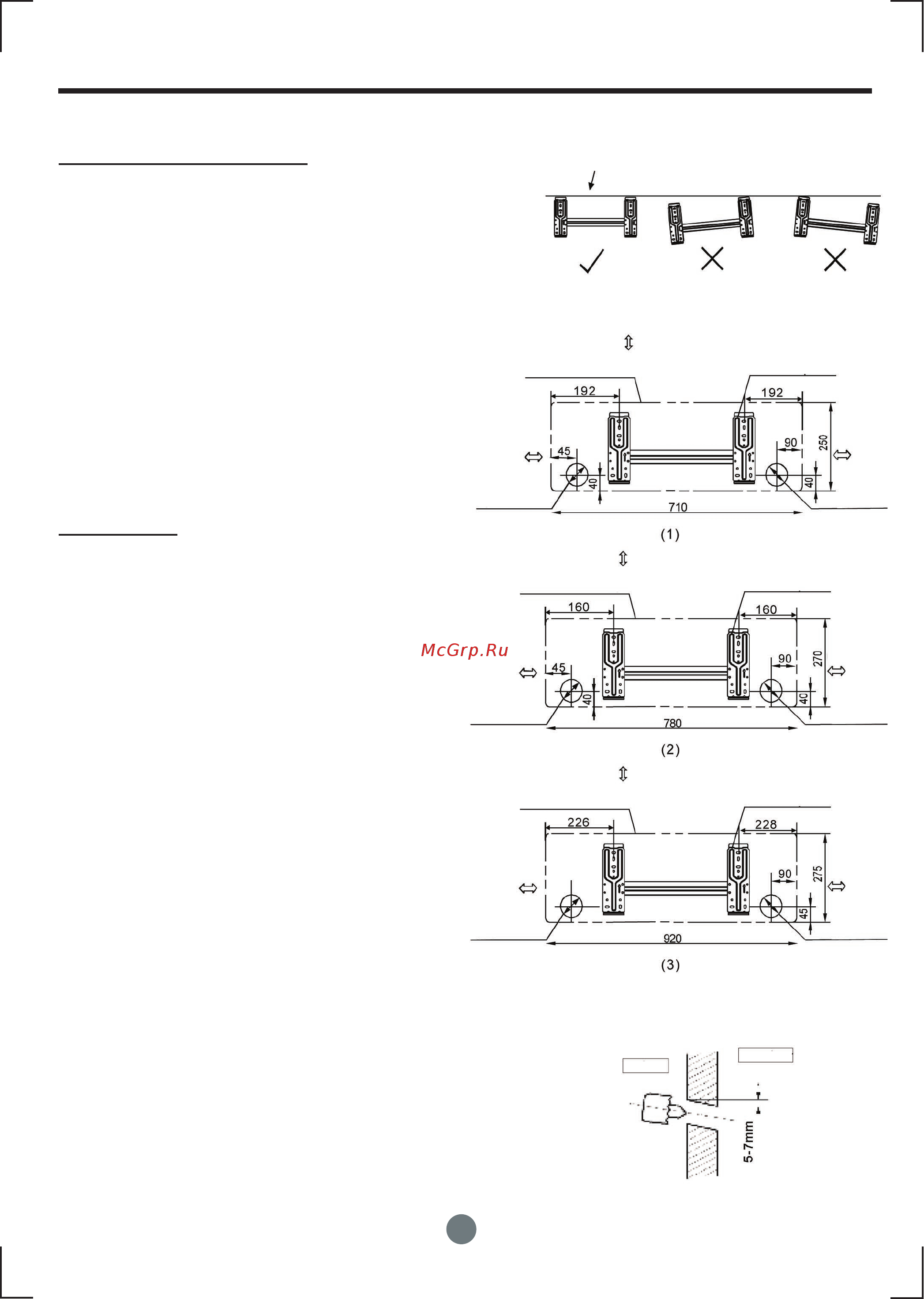

Правильное положение
монтажной плиты
Рис. 4
150 мм (15 см)
или более
до потолка
Контур внутр. блока
Контур внутр. блока
Контур внутр. блока
15 см или более
до потолка
15 см или более
до потолка
Монтажная плита
Монтажная плита
Монтажная плита
120 мм (12см)
или более
до стены
12см или
более
до стены
12см или
более
до стены
120 мм (12см)
или более
до стены
12см или
более
до стены
12см или
более
до стены
Левое отверстие
тыльной стороны
трубы хладагента
Ø65
Левое отверстие
тыльной стороны
трубы хладагента
Ø65
Левое отверстие
тыльной стороны
трубы хладагента
Ø65
Правое отверстие
тыльной стороны
трубы хладагентаа
Ø65
Правое отверстие
тыльной стороны
трубы хладагентаа
Ø65
Правое отверстие
тыльной стороны
трубы хладагентаа
Ø65
Рис. 5
Стена
Внутренний блок
Внешний блок
Рис. 6
