12
ОЧИСТКА ВОЗДУХА
• При перемещении устройства в другое место опорожнить его с помощью вакуумного насоса.
• Убедиться в том, что хладагент добавлен в кондиционере в жидком виде. (это не относится к устройствам
с R22)
Правила работы с сальниковыми вентилями
• Открыть шток клапана до стопорного устройства и не более. Надежно затянуть колпачок штока клапана
крышка.
• Момент затяжки колпачка штока клапана (см. Момент затяжки в таблице на предыдущей странице).
Последовательность работы при использовании вакуумного насоса
(что касается способа использования распределительной гребёнки, см инструкцию по эксплуатации).
1 Полностью затянуть конусные гайки, A, B, C, D, присоединить загрузочный шланг распределительной
гребёнки ко входу клапана низкого давления клапан на трубе газа.
2 Подсоединить шланговый штуцер к вакуумному насосу.
3 Полностью открыть ручку Lo распределительной гребёнки.
4 Включить вакуумный насос для откачки. После начала
откачки ослабить конусную гайку низкоскоростного клапана
на трубе газа т проверить, входит ли воздух. (Происходит
изменение шума при работе насоса, причем вместо минуса
прибор показывает 0)
5 После окончания откачки, полностью закрыть ручку Lo
распределительной гребёнки и остановить работу вакуумного
насоса. Произвести откачку в течение 15 минут или больше
и посмотреть, показывает ли прибор -76см рт. столба (-1x10 Па).
6 После того, как газ выйдет, повернуть шток сальникового
вентиля В против часовой стрелки на 45 градусов в течение
6 ~ 7 секунд, затем снова затянуть гайку. Убедиться в том,
что показание давления на индикатор давления немного
выше атмосферного давления.
7 Отсоединить впускной шланг от впускного шланга низкого давления.
8 Полностью открыть сальниковые вентили B и A.
9 Надежно затянуть колпачок сальникового вентиля.
Наружный
блок
Сальниковый
вентиль
Соединение
Конусная гайка
Стопорное
устройство
Корпус клапана
Шток клапана
Колпачок
Труба газа
Труба жидкости
Хладагент
Внутренний
блок

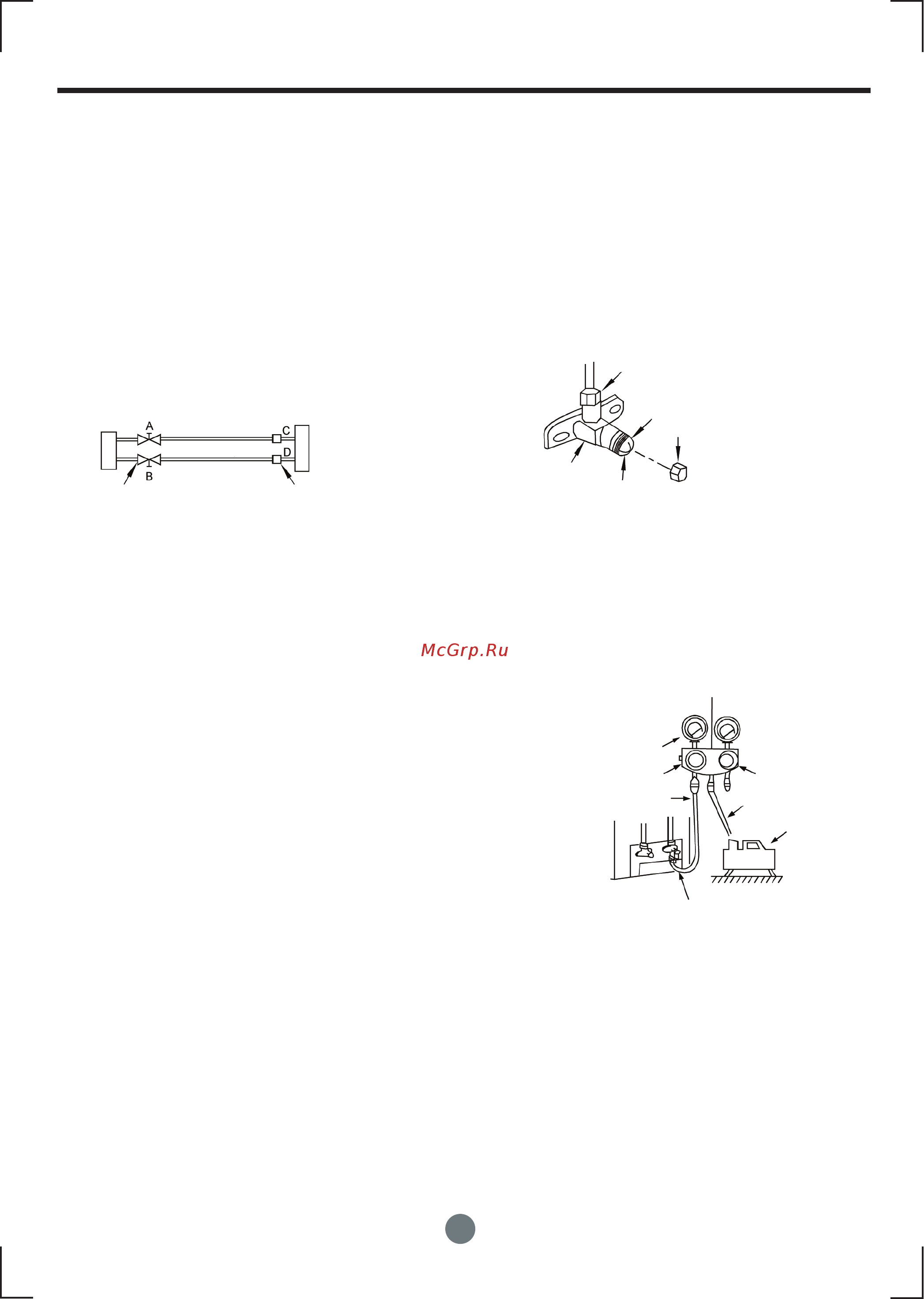

Рис. 22
Рис. 23
Распределительная гребёнка
Измерительный прибор Манометр
-76см рт. столба
Ручка Lo
Ручка Hi
Впускной шланг
Клапан низкого давления
Впускной шланг
Вакуумный
насос
Рис. 24
