10
ЭЛЕКТРОТЕХНИЧЕСКИЕ РАБОТЫ
Подключение кабеля к внутреннему блоку
ПРИМЕЧАНИЕ: Перед выполнением любых электромонтажные работы отключить электросеть.
1 Внутренний и внешний соединительные кабели могут быть подключен без открытия передней панели.
2 Снять переднюю крышку на шасси и переднюю крышка рамки, как показано на рис.20. Затем ослабить
винт и снять клеммную колодку.
3 Соединительный кабель между внутренним и наружным блоками должен состоять из обтянутого
полихлоропреном гибкого шнура с маркировкой H07RN-F или более тяжелого шнура. Убедиться в том,
что цвета проводов и номера клемм наружного блока совпадают с внутренним блоком.
4 Обернуть не подключенный к клеммам кабели изоляционной лентой, что они не касались электрических
компонентов. С помощью. хомутика закрепить кабель на пульте управления.
Подключение кабеля к наружному блоку
1 Ослабить винт и снять крышку электрического пульта управления наружного блока,.
2 Подключить соединительные кабели к клеммам в соответствии с их номерами на клеммной колодке
внутреннего и наружного блоков.
3 С помощью хомутика закрепите кабель на пульте управления.
4 Для предотвращения проникновения воды, из петли соединительного кабеля, как показано на схеме
установки внутреннего и наружного блоков.
5 Изолировать неиспользованные шнуры (проводники) с помощью ленты ПВХ. Уложить их так, чтобы они не
касались электрических или металлических частей.

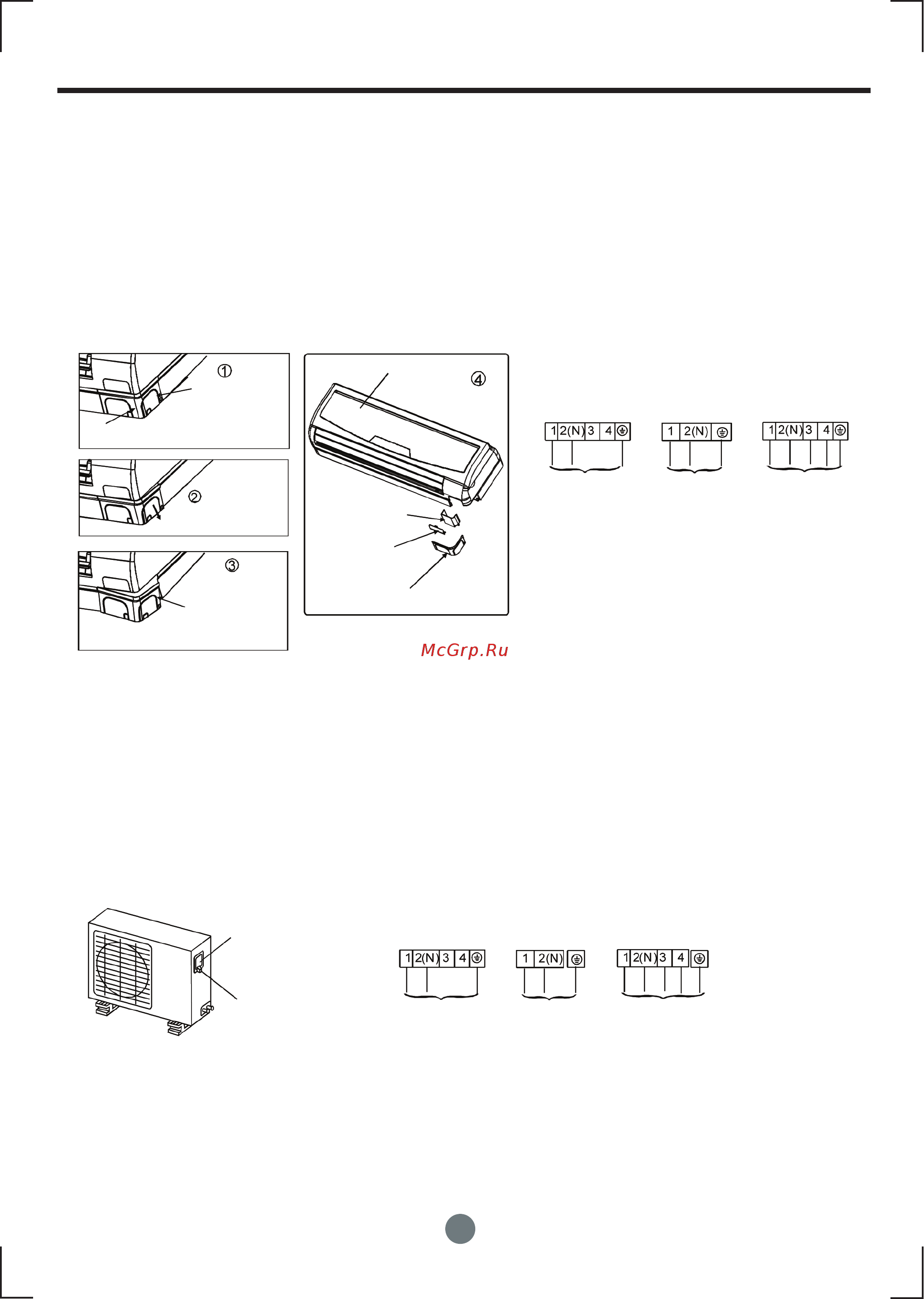

Рис. 20
Передняя крышка
на шасси
Придержать
рукой и
ослабить винт
Потянуть
книзу
Нажать здесь,
чтобы снять
блок с крюка,
потянуть его
вниз и снять
крышку
Панель
Крышка
клеммной
коробки
Передняя крышка
на шасси
Передняя крышка
рамки
Устройство только
охлаждающего типа
К наружному
блоку
или
К наружному
блоку
К наружному
блоку
Устройство охлажд.
и нагрев. типа
Клеммная коробка внутреннего блока
Рис. 21
Устройство только
охлаждающего типа
К внутр.
блоку
крышка
винт
или
К внутр.
блоку
К внутр.
блоку
Устройство охлажд.
и нагрев. типа
Клеммная коробка наружного блока
