ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Выбор места установки
Прочесть инструкцию полностью, затем следовать ей шаг за шагом..
Внутренний блок
• Не подвергать внутренний блок воздействию тепла или пара.
• Выбрать место, где не имеется препятствий перед устройством
или вокруг него..
• Убедиться в том, что дренаж конденсата выведен нормально и на
достаточное расстояние.
• Не устанавливать устройство вблизи двери.
• Убедиться в том, что слева и справа от устройства имеется свободное
пространство не менее 12 см.
• Для предотвращения ненужного повреждения стены использовать устройство разметки и поиска болтов.
• Внутренний блок должен быть установлен на стене на высоте 2,3 метра или более от пола.
• Расстояние от внутреннего блока до потолка должно быть не менее 15 см.
• Любые изменения длины трубы потребуют/могут потребовать регулировки зарядки хладагента.
• На устройство не должны попадать прямые солнечные лучи. В противном случае, от солнца выцветет
пластмассовый корпус, что негативно повлияет на внешний вид устройства. Если это неизбежно, должны
быть рассмотрены меры профилактики воздействия солнечного света.
Наружный блок
• Если над наружным блоком установлен тент для предотвращения
попадания прямых солнечных лучей или для защиты от дождя,
убедиться в том, что тепловое излучение от конденсатора
не ограничено.
• Убедиться в том, что пространство вокруг задней части блока
составляет более 30 см. Передняя часть блока должна иметь
пространство более 200 см, в то время как место подключения
(с правой стороны) должно иметь пространство более 60см.
• Не располагать животных и растения на пути прохода воздуха
на входе или выходе.
• Учитывать вес кондиционера и выбирать для установки такое
место, где шум и вибрация не составляет проблему.
• Для установки выбрать такое место, чтобы струи теплого воздуха
и шум от кондиционера не беспокоил соседей.
Установка кондиционера на крыше
• Если наружный блок установлен на конструкции крыши, убедитесь в том, что устройство выставлено по
уровню.
• Убедитесь в том, что конструкция крыши и способ крепления подходят для установки устройства.
• Ознакомиться с местными нормами и правилами установки устройства на крыше.
• Если наружный блок установлен на крыше или на внешней стене, это может привести к чрезмерному
шуму и вибрации и может также классифицироваться как устройство в неисправном состоянии.
Инструменты, необходимые для установкм
Уровень
Отвертка
Электродрель, перфоратор (Ø 65 мм)
Набор инструментов для вальцовки труб
Специальные динамометрические ключи: 1,8 кгс.м,
4,2 кгс.м, 5,5 кгс.м, 6,6. кгс.м (в зависимости от
модели)
Гаечный ключ ...............................................................
Шестигранный гаечный ключ (4 мм)
Детектор утечки газа
Вакуумный насос
Измерительная клапанная коробка
Руководство пользователя
Термометр
Универсальный измерительный прибор
Труборез
Мерная лента

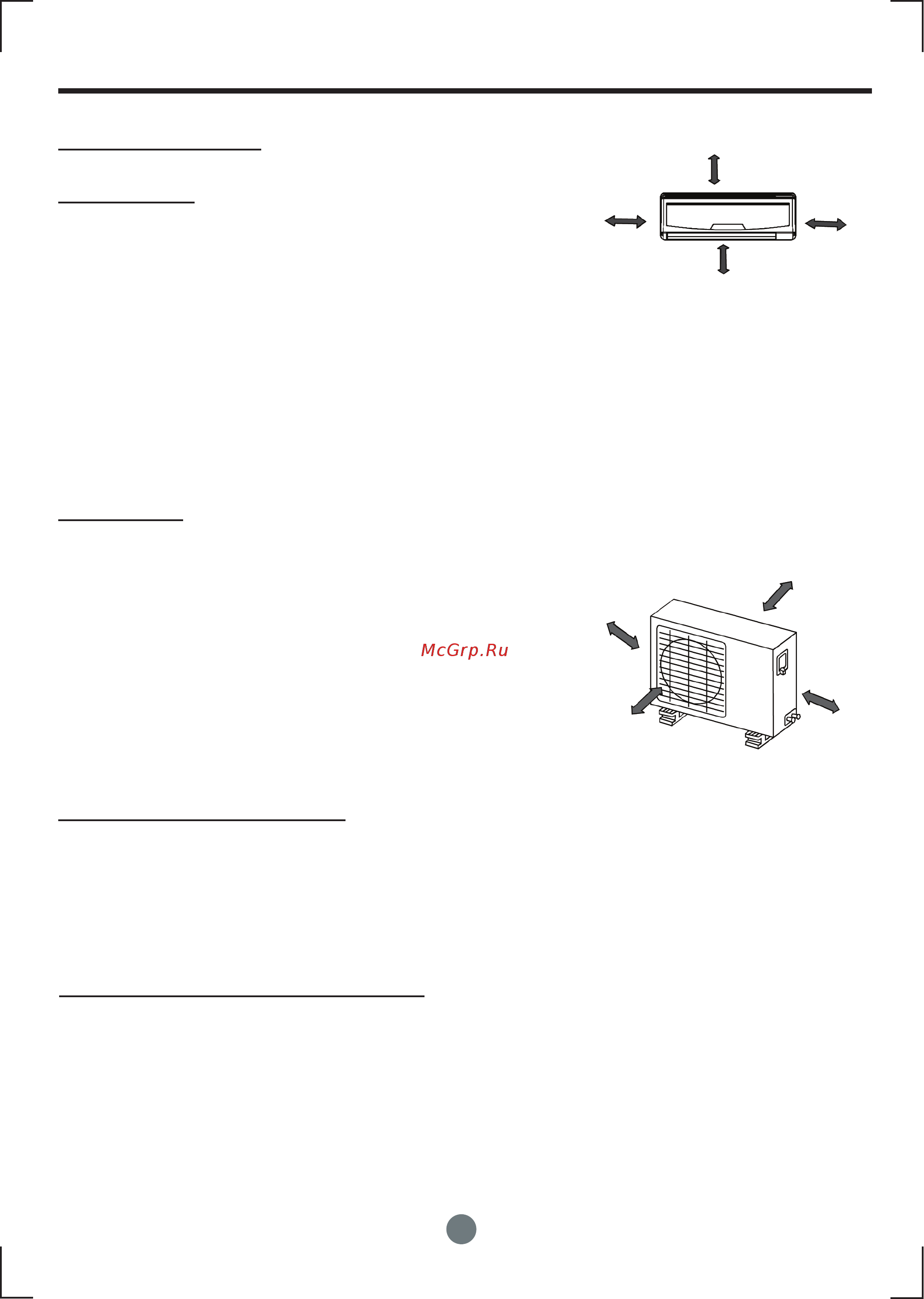

Рис. 1
Более 15см
Более 12см
Более 12см
Более 2,3м
Рис. 2
Более 30см
Более 30см
Более 60см
Более 200см
