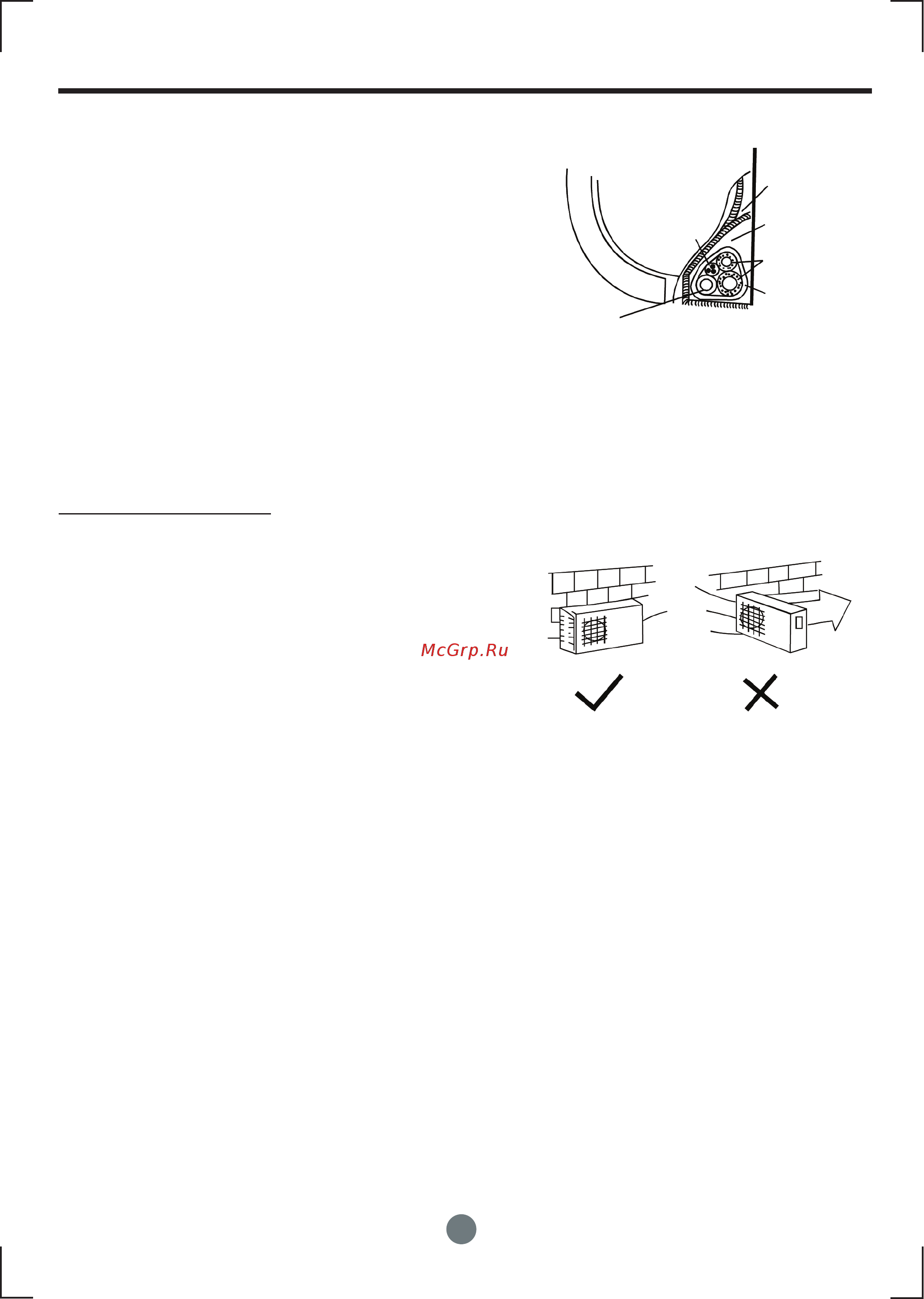

7
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
5. Прокладка и завертывание труб
Надежно и равномерно связать с помощью ленты трубы,
соединительный кабель и сливной шланг, как показано
на рис.11.
• Так как конденсированная вода, поступающая с задней
части внутреннего блока, собирается в поддоне, и по трубе
выходит наружу, в водосборник не следует класть ничего.
ВНИМАНИЕ
• Вначале подключить внутренний блок, затем внешний блок.
• Не допускать выхода трубопровода из задней части внутреннего
блока.
• Не допускать провисания сливного шланга.
• Обеспечить теплоизоляцию всех вспомогательных труб.
• Удостовериться в том, что сливной шланг находится в самом низу связки. Если сливной шланг находится
наверху, жидкость из поддона может переливаться и попадать внутрь блока.
• Никогда не допускать пересечения или перекручивания провода питания с любыми другими проводами.
• Установить сливной шланг с наклоном вниз с целью равномерного вытекания конденсата.
Установка наружного блока
Меры предосторожности при установке наружного блока
• Для предотвращения излишнего шума и вибрации установить
наружный блок на жесткое основание.
• Определить направление воздуха на выходе, там, где
выпускаемый воздух проходит беспрепятственно.
• При сильном ветре, например, на берегу моря, следует
убедиться в том, что вентилятор работает правильно.
Для этого установить устройство вдоль стены или прикрыть
его с помощью щитка.
• В местах, подвергаемых сильным ветрам установить блок так,
чтобы ветер не попадал на него.
• В случае необходимости, прервать установку. Установочный
кронштейн должен соответствовать техническим требованиям,
указанным в схеме установки. Стена, на которой устанавливается
устройство, должна быть прочной, сделанной из кирпича, бетона или иного подобного материала.
Соединение кронштейна со стеной, а также кронштейна и кондиционера должно быть прочным,
устойчивым и надежным.
• Убедиться в том, что излучающий воздух проходит беспрепятственно.
Внутренний блок
Соединительный
кабель
Сливной шланг
Поддон
Соединительная
труба
Оберточная
лента
Рис. 11
Сильный
ветер
Рис. 12
