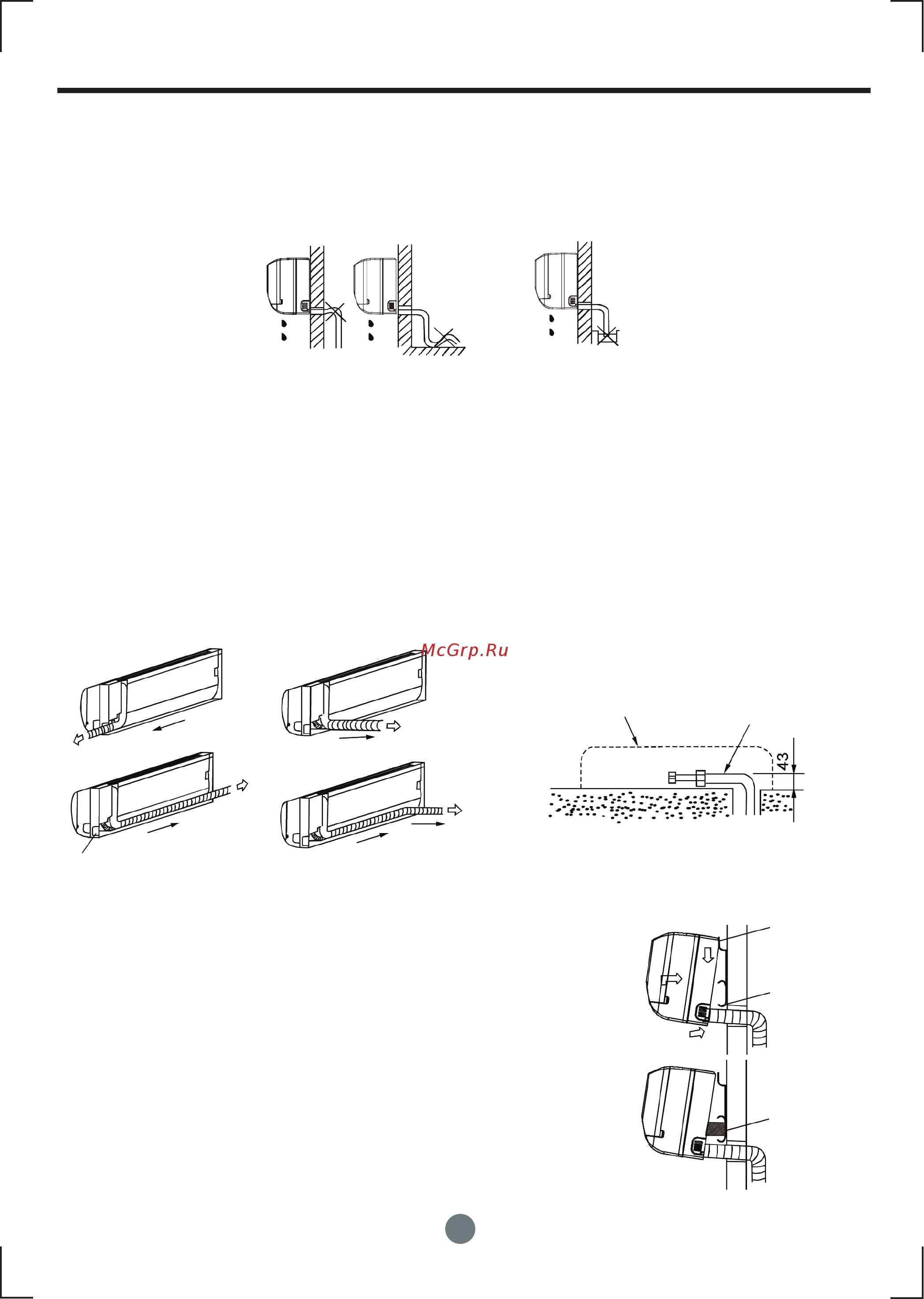

![Dantex RK-12SDM3 [7/15] Инструкция по установке](/views2/1317224/page7/bg7.png)
6
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
3. Установка соединительной трубы и системы дренажа
Дренаж
1 Установить сливной шланг с наклоном вниз. Не устанавливать сливной шланг так, как показано на
рисунке ниже.
2 При присоединении дополнительного сливного шланга изолировать соединительную. деталь
дополнительного сливного шланга с помощью защитной трубки и не допускать провисание шланга.
Соединительная труба
1 Для установки левого и правого трубопроводов удалить слой покрытия трубы с боковой панели.
• Объяснить клиенту, что покрытие трубы необходимо сохранить, так как оно может быть использовано в
случае переноса кондиционера на другое место.
2 Для установки левого и правого трубопроводов установить трубы так, как показано на рисунке. Согнуть
соединительную трубу для установки ее на расстояни 43 мм или менее от стены.
3 Закрепить конец соединительной трубы. (См. систему затяжки соединений в СОЕДИНЕНИЕ
ТРУБОПРОВОДА ХЛАДАГЕНТА)
4. Установка внутреннего блока
1 Протянуть трубопровод через отверстие в стене.
2 Надеть верхнюю скобу в задней части внутреннего блока
на верхний крюк монтажной плиты пластины, подвигать
внутренний блок из стороны в сторону, чтобы убедиться в
том, что он надежно зацепился за крюк.
3 Проводка трубы осуществляется легко путем поднятия
внутреннего блока с амортизирующим материалом,
проложенным между внутренним блоком и стеной.
Вытащить его после завершения проводки трубы.
4 Приподнять нижнюю часть внутреннего блока. Затем
подвигать внутренний блок из стороны в сторону, вверх и
вниз, чтобы убедиться в том, что он надежно зацепился
за крюк.
Рис. 7
Рис. 8
Рис. 9
Рис. 10
Не препятствовать водному потоку
по причине подъема шланга
Правый трубопровод
Выдвижная крышка
Левый трубопровод
Задний правый
трубопровод
Задний левый трубопровод
Контур внутреннего блока
Соединительная труба
Не опускать конец шланга в воду
Верхний крюк
Нижний крюк
Амортизирующий
материал
