- Рекомендуется предусмотреть зазор в 4-6 см между пароконвектоматом и другим оборудованием, чтобы
обеспечить нормальную циркуляцию воздуха и предотвратить перегрев поверхностей.
3.4. СОЕДИНЕНИЯ
3.4.1. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
В соответствии с требованиями к установке, при прямом подключении изделия к питанию необходимо предусмотреть
защитное средство для отключения его от электропитания с контактом, обеспечивающим полное отсоединение от
электросети в случае перенапряжения категории III.
Подключение к питанию выполняется согласно требованиям местных норм и стандартов. Следует проверить следующее:
Напряжение и частота питания должны соответствовать величинам, указанным на заводской табличке изделия;
Параметры источника питания должны соответствовать электропотреблению изделия;
Источник питания должен быть заземлен согласно требованиям местных норм и стандартов;
Изделие должно быть расположено таким образом, чтобы обеспечивался быстрый доступ к оборудованной автоматом
защиты розетке питания;
Типы кабелей питания:
Тип кабеля Площадь сечения (мм²) Мощность, кВт
H05RN-F 5x4 18
H05RN-F 5x4 12
H05RN-F 5x2,5 6
H05RN-F 5x2,5 9
H05RN-F 3x2,5 3,2
В ходе эксплуатации напряжение питания не должно отклоняться от номинальной величины, указанной на заводской
табличке изделия, более чем на ±10 %.
Газовые пароконвектоматы оборудуются кабелем с вилкой под евророзетку (однофазная на 230В).
Перед тем, как воткнуть вилку в розетку, следует обязательно убедиться, что последняя походящего типа. Трехфазные
пароконвектоматы (400В+нейтраль) поставляются без кабеля питания, таким образом, к внутренней плате питания
необходимо будет подсоединить трехжильный кабель, кабель нейтрали и заземляющий кабель походящего сечения.
Замена кабелей: сняв зафиксированную винтом крышку внизу задней панели пароконвектомата, жилы кабеля подсоединяют
к выводам в соответствии с выбранной электромонтажной схемой. Зафиксировав кабель с помощью соответствующего
кабельного уплотнения, крышку устанавливают на место.
Подключение или замена кабеля должна производиться квалифицированными специалистами.
Замена поврежденного кабеля также должна выполняться специалистом.

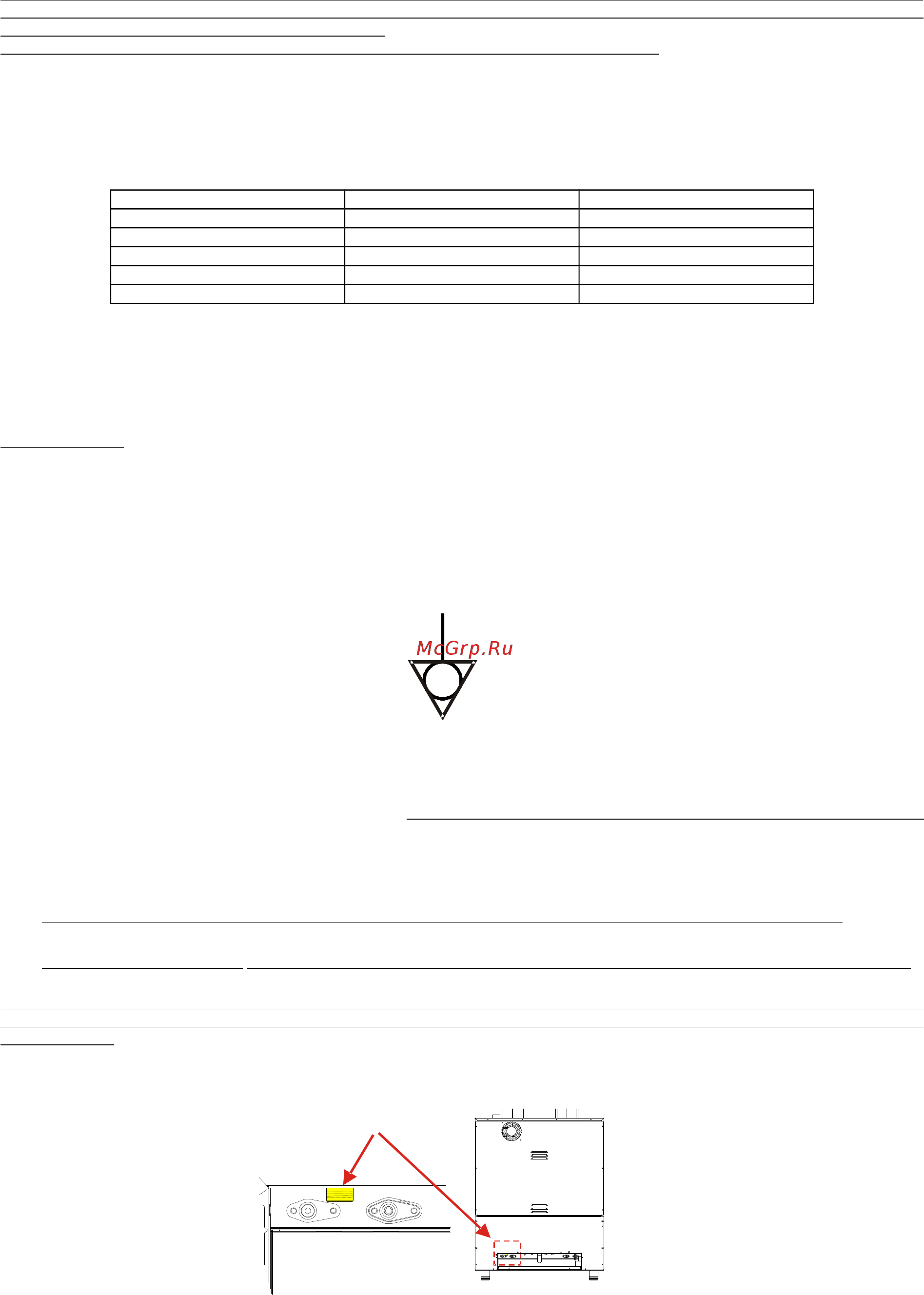

3.4.1.1. СИМВОЛ ВЫРАВНИВАНИЯ ПОТЕНЦИАЛА
ВЫРАВНИВАНИЕ ПОТЕНЦИАЛА: указывает на необходимость соединения различных изделий (как электроприборов, так и
неэлектрических приспособлений) для выравнивания их потенциала.
3.4.2. ПОДКЛЮЧЕНИЕ К ВОДОСНАБЖЕНИЮ
Между источником водоснабжения и изделием необходимо предусмотреть вентиль.
Изделие оборудуется патрубком 3/4" с внешней резьбой и механическим фильтром. С изделием поставляется комплект
приспособлений для подключения к водоснабжению: для подключения к источнику воды следует использовать только его!
Трубу с внутренней резьбой навинчивают на механический фильтр диаметром ¾". Перед установкой питающей трубы
рекомендуется пропустить через нее поток воды для того, чтобы смыть загрязнения и пыль.
Характеристики воды:
рекомендуется использовать воду под давлением менее 200 кПа на входе;
при большем давлении воды следует предусмотреть регулятор давления, установленный на 200 кПа;
максимальная температура воды = 30°C;
максимальная жесткость: 5°f, (во избежание кальциевых отложений, которые могут повредить оборудование);
рекомендуется предусмотреть умягчитель воды для предотвращения образования минеральных отложений.
ПОСЛЕ ЗАВЕРШЕНИЯ МОНТАЖА ПОДКЛЮЧЕНИЯ К ИСТОЧНИКУ ВОДОСНАБЖЕНИЯ: выполнив подключение
пароконвектомата к сети водоснабжения, необходимо произвести его промывку в соответствии с указаниями
параграфа 4.8.
3.4.3. ПОДКЛЮЧЕНИЕ К ГАЗОСНАБЖЕНИЮ
Сечение газовой трубы подбирается исходя из типа газа и его предполагаемого расхода. Подключение выполняется
согласно требованиям местных норм и стандартов. Газовый
пароконвектомат оборудуется патрубком 3/8" с внешней резьбой с задней
стороны пароконвектомата (см. схему ниже).
7
