Подключение выполняется с помощью переходника и прокладок, соответствующих типу газа (см. технические данные).
На газоприёмной линии пароконвектомата следует предусмотреть быстродействующий отсечной клапан. Такой клапан
должен пройти проверку в соответствии с требованиям местных норм. Подключение к источнику газа может быть как
постоянным, так и разъемным; если используется гибкий металлический шланг, он должен быть выполнен из нержавеющего,
устойчивого к коррозии материала (использование резинового шланга не допускается!). Уплотнения должны быть из
подходящего материала, проверенного и утвержденного к использованию в соединениях описываемого типа. Все
соединения между магистральным газовым трубопроводом и изделием следует проверить на герметичность. При проверке
рекомендуется использовать фирменное распыляемое средство для обнаружения утечек или не вызывающую коррозии
пенящуюся жидкость, которую можно просто нанести на стыки кистью: при наличии утечки будет наблюдаться
ОБРАЗОВАНИЕ ПУЗЫРЕЙ. ВНИМАНИЕ: НИ В КОЕМ СЛУЧАЕ НЕ ДОПУСКАЕТСЯ ИСПОЛЬЗОВАТЬ ДЛЯ ПРОВЕРКИ НА
УТЕЧКИ ГАЗА ОТРЫТОЕ ПЛАМЯ.
3.4.4. ДРЕНАЖ ВОДЫ И ВЫПУСК ПАРА
Вода
Дренаж воды должен осуществляться через трубу, изготовленную из теплостойкого материала. Температура сливаемой
воды - около 90°C. Водослив должен располагаться с задней стороны пароконвектомата; подключение к дренажу с сифоном
выполняется посредством жесткой или гибкой трубы. Диаметр трубы подбирается исходя из диаметра дренажного
трубопровода, ее длина должна составлять 1,00 м, без изгибов и суженных участков; для предотвращения застоя дренаж
рекомендуется предусмотреть на 20 см ниже дренажного соединения пароконвектомата.
Выпуски
Выпуски расположены в верхней части пароконвектомата: их не допускается перекрывать или соединять с другими
трубопроводами.
Во избежание повреждения соседних приборов или предметов обстановки перед выпусками пара следует предусмотреть
запас свободного пространства.
Пароконвектомат допускается устанавливать под вытяжным колпаком или под участком потолка, имеющим вентиляционные
отверстия.

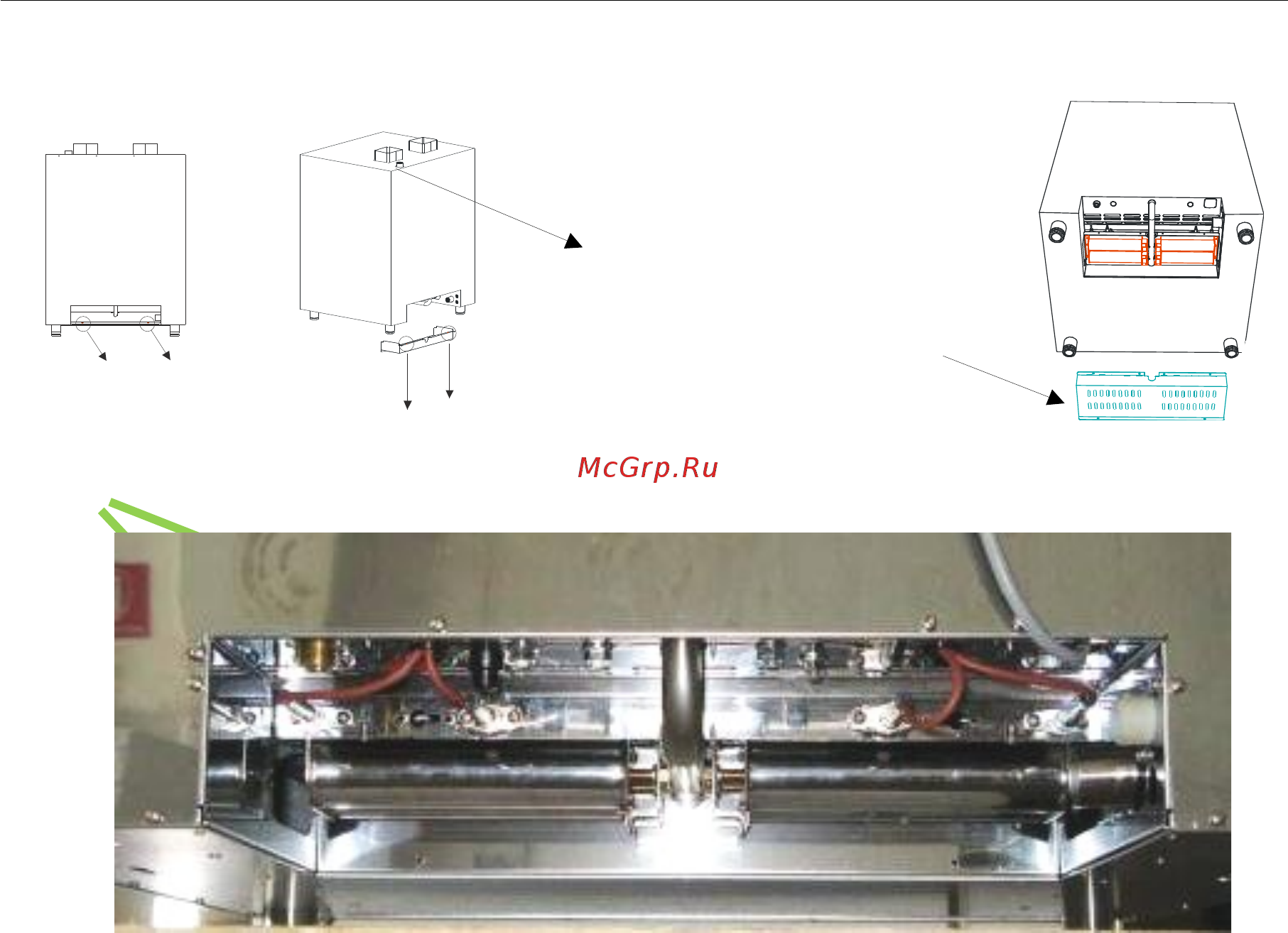

3.5. ГАЗОВЫЕ ПАРОКОНВЕКТОМАТЫ: ЗАМЕНА ШТУЦЕРОВ
Перед тем, как приступить к любого рода работам по обслуживанию и ремонту , необходимо перекрыть газовый вентиль.
A: Вывинтить 4 винта, крепящих к пароконвектомату закрывающую горелки заднюю панель.
B: Отсоединить нижнюю заднюю панель, закрывающую горелки.
Горелки
8
ПАНЕЛЬ,
ЗАКРЫВАЮЩАЯ
ГОРЕЛКИ
ГОРЕЛКИ
1
2
3
4
