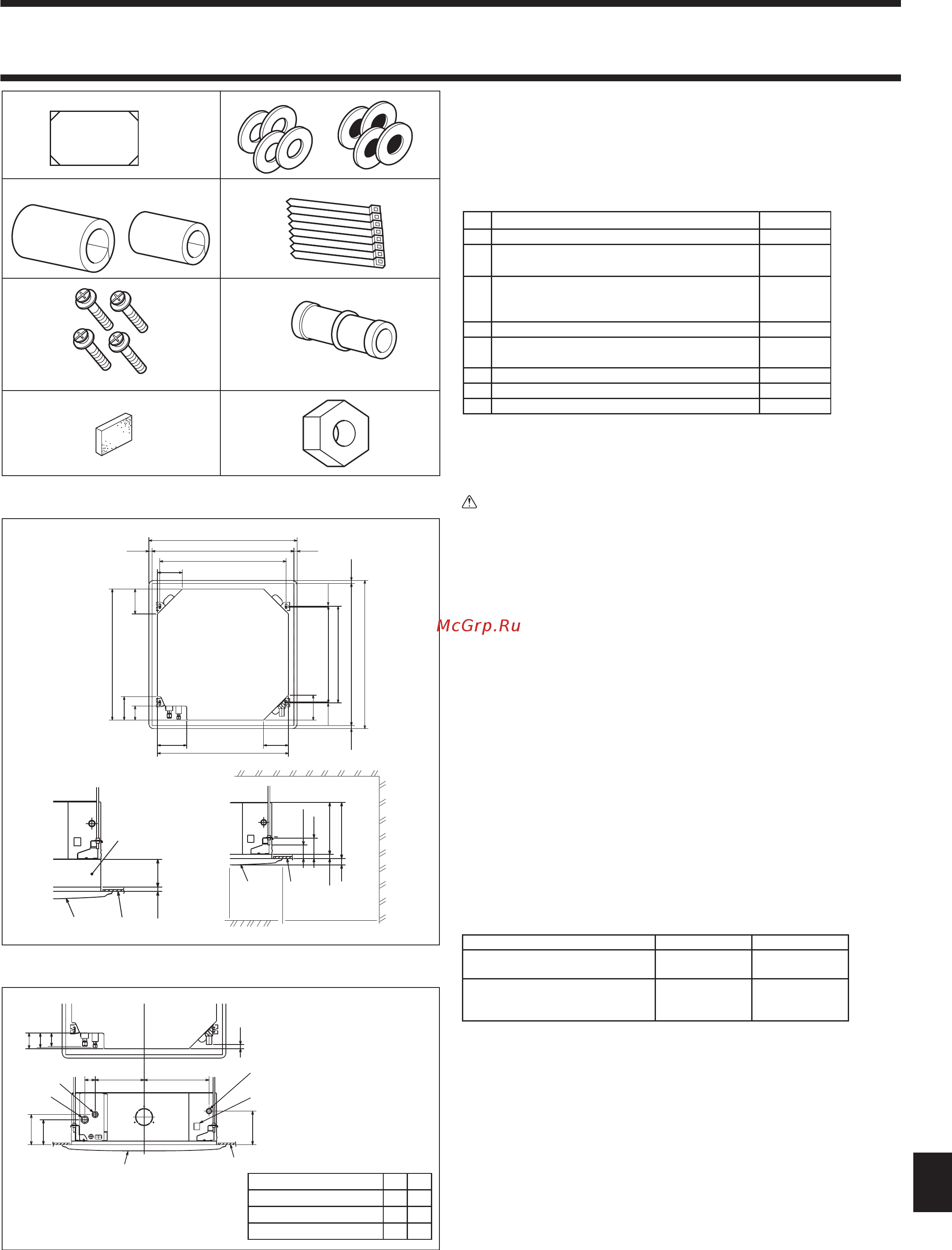

2. Место установки
Смотрите руководство по установке наружного прибора.
3. Установка внутреннего прибора
3.1. Проверьте наличие дополнительных прина-
длежностей к внутреннему прибору
(Fig. 3-1)
Внутренний прибор должен поставляться в комплекте со следующими допол-
нительными принадлежностями:
Название приспособления Количество
1
Установочный шаблон 1
2
Прокладка (с изоляцией)
Прокладка (без изоляции)
4
4
3
Изоляция для труб (для соединения труб хладагента)
малого диаметра
большого диаметра
1
1
4
Лента 8
5
Винт с прокладкой (М5 × 25) для установки
решетки
4
6
Соединительная муфта для дренажа 1
7
Изоляция 1
8
Гайка раструбного стыка 1/4F(P60) 1
3.2. Расположение отверстия в потолке и навесных
болтов (Fig. 3-2)
Осторожно:
Устанавливайте внутренний прибор на высоте не менее 2,5 м от пола или
уровня грунта.
Для устройств, доступных только для специалистов.
•
С помощью установочного шаблона (верх упаковки) и калибра (поставляется в комплек-
те дополнительных принадлежностей к решетке) проделайте отверстие в потолке таким
образом, чтобы главный прибор можно было установить, как показано на диаграмме.
(Метод использования шаблона и калибра указан.)
* Прежде, чем использовать шаблон и калибр, проверьте их размеры, пос-
кольку они меняются из-за перепадов температур и влажности.
* Размер потолочного отверстия можно регулировать в пределах, указанных
на Fig. 3-2, таким образом, чтобы отцентровать главный прибор в потолоч-
ном отверстии, обеспечив одинаковые зазоры по всем соответствующим
противоположным сторонам.
• Используйте навесные болты
М10 (3/8").
* Навесные болты приобретаются на месте.
• Выполните установку, убедившись, что между потолочной панелью и решеткой,
а также между главным прибором и решеткой нет зазора.
A Внешняя сторона главного прибора E Решетка
B Шаг болта F Потолок
C Потолочное отверстие
D Внешние стороны решетки
G Многофункциональный оконный
переплет (опция)
H Общее пространство
* Отметьте, что расстояние между потолочной панелью прибора и потолком и т.д. должно
быть от 10 до 15 мм влево.
*
При установке опционального многофункционального оконного переплета
добавьте 135 мм к расстояниям, приведенным на рисунке.
(мм)
Модели CD
PLA-RP35/50/60/71BA(2)
PLA-ZRP35/50/60BA
241 258
PLA-RP100/125/140BA(2)
PLA-RP100BA3
PLA-ZRP71/100/125/140BA
281 298
3.3. Расположение труб хладагента и дренажных
труб для внутреннего блока
Цифры, помеченная символом * на рисунке, представляют габариты основного прибора за исклю-
чением габаритов опционального многофункционального оконного переплета. (Fig. 3-3)
A Дренажная труба
B Потолок
C Решетка
D Труба хладагента (жидкость)
E Труба хладагента (газ)
F Отверстие подачи воды
G Основной прибор
*
При установке опционального многофункционального оконного переплета
добавьте 135 мм к расстояниям, приведенным на рисунке.
Мин.
Мин.
24
90
A
B
*
170
*
140
*
190
60
284 377
(мм)
Модели AB
(Z)RP35, 50 80 74
(Z)RP60 87 74
(Z)RP71, 100, 125, 140 85 77
Fig. 3-3
Fig. 3-2
Fig. 3-1
187,5
(7,5) (7,5)
