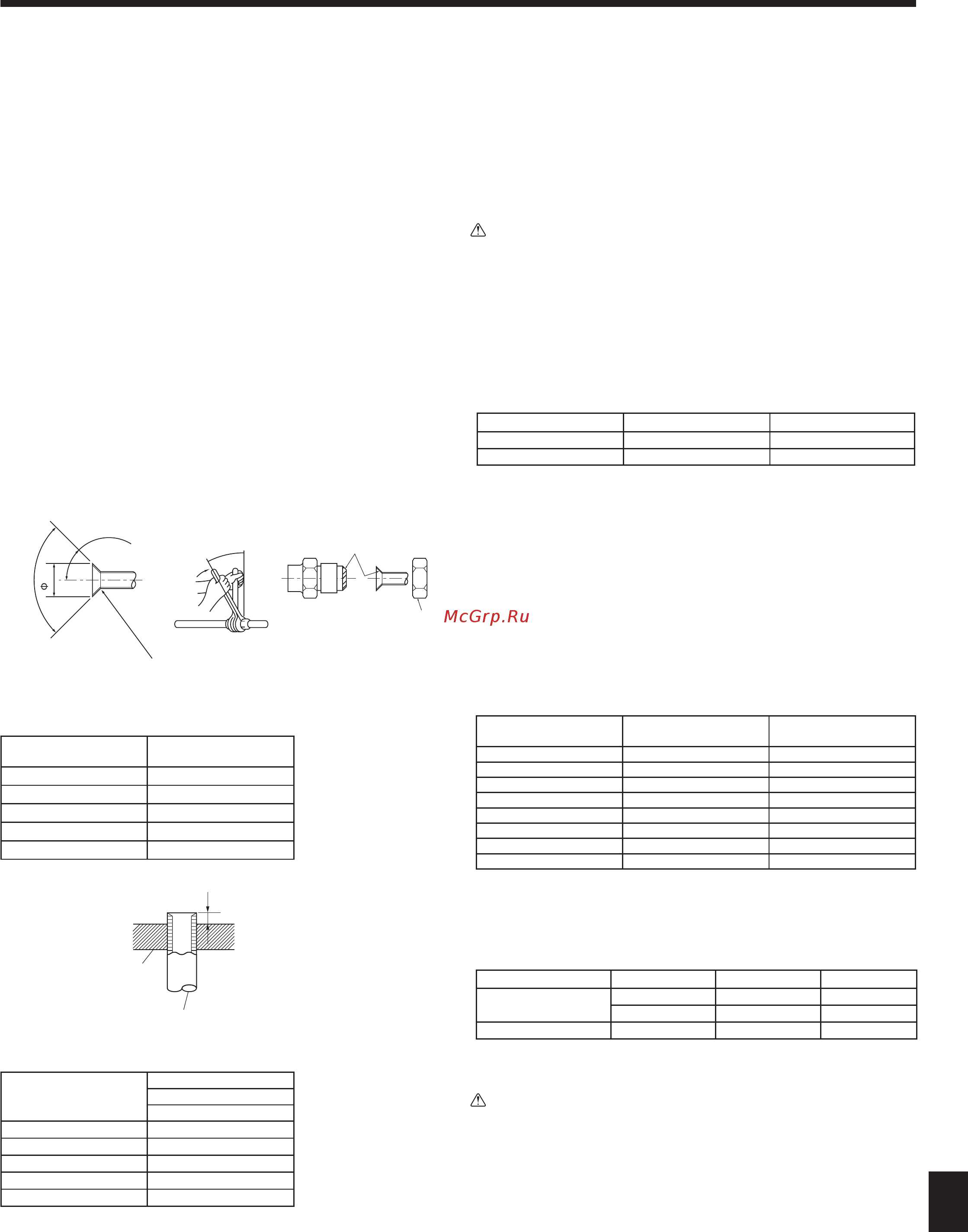

203
4. Прокладка труб хладагента
4.1. Меры предосторожности
Для устройств, в которых используется хладагент R410A
• Используйте в качестве масла охлаждения для покрытия соедини-
тельных муфт масло сложного или простого эфира или алкинбензол
(небольшое количество).
• Для соединения медных или медносплавных бесшовных труб, пред-
назначенных для хладагента, используйте медный фосфор C1220. Ис-
пользуйте трубы для хладагента соответствующей толщины для каждого
случая; значения толщины приведены в таблице ниже.
Удостоверьтесь,
что изнутри трубы чисты и не содержат никаких вредных загрязнителей,
таких, как соединения серы, окислители, мелкий мусор или пыль.
Предупреждение:
При монтаже или перемещении, а также при обслуживании кондиционера
используйте только указанный хладагент (R410A) для заполнения трубоп-
роводов хладагента. Не смешивайте его ни с каким другим хладагентом и
не допускайте наличия воздуха в трубопроводах.
Наличие воздуха в трубопроводах может вызывать скачки давления, в
результате которых может произойти взрыв или другие
повреждения.
Использование любого хладагента, отличного от указанного для этой
системы, вызовет механическое повреждение, сбои в работе системы,
или выход устройства из строя. В наихудшем случае, это может послужить
серьезной преградой к обеспечению безопасной работы этого изделия.
(Z)RP35, 50
(Z)RP60-140
Труба для жидкости ø6,35 толщина 0,8 мм ø9,52 толщина 0,8 мм
Труба для газа ø12,7 толщина 0,8 мм ø15,88 толщина 1,0 мм
• Не используйте трубы более тонкие, чем указано выше.
4.2. Соединение труб (Fig. 4-1)
• При использовании медных труб, имеющихся в продаже, оберните трубы
для жидкости и газа имеющимися в продаже изоляционными материалами (с
теплозащитой от 100 °С или выше, толщиной не менее 12 мм).
• Внутренняя часть дренажной трубы должна быть обернута в пенополиэтилено-
вый изолирующий материал (удельный вес 0,03; толщина 9 мм или более).
• Нанесите тонкий слой
масла хладагента на контактную поверхность труб и
соединений перед тем, как затягивать гайку с фланцем.
• Для затягивания трубных соединений используйте два гаечных ключа.
• Используйте прилагаемое трубное изоляционное покрытие для изоляции
соединений внутреннего блока. Тщательно крепите изоляцию.
B Момент затяжки гайки раструбного стыка
Медная труба O.D.
(мм)
Гайка раструбного
затяжки (мм)
Момент затяжки
(Н·м)
ø6,35 17 14-18
ø6,35 22 34-42
ø9,52 22 34-42
ø12,7 26 49-61
ø12,7 29 68-82
ø15,88 29 68-82
ø15,88 36 100-120
ø19,05 36 100-120
C Нанесите машинное масло охлаждения на всю поверхность области присоединения
муфты.
D Используйте надлежащие гайки раструбного стыка, подходящие к размеру трубы наруж-
ного прибора.
Имеющийся размер трубы
(Z)RP35, 50 (Z)RP60
(Z)RP71-140
Сторона жидкости
ø6,35 Ο ø6,35 —
— ø9,52 Ο ø9,52 Ο
Сторона газа ø12,7 Ο ø15,88 Ο ø15,88 Ο
Ο : Крепление гайки раструбного стыка к теплообменнику, выполненное на
предприятии-изготовителе.
Предупреждение:
При установке прибора надежно подсоедините трубы подачи охлаждаю-
щей жидкости до запуска компрессора.
E Патрубок
F Медная труба
Fig. 4-2
Fig. 4-1
A
B
R0
,
4 - R0
,
8
45°± 2°
90°± 0,5°
A
Раструбный стык - размеры
Медная труба O.D.
(мм)
Размеры раструба,
диаметр А (мм)
[
6,35 8,7 - 9,1
[
9,52 12,8 - 13,2
[
12,7 16,2 - 16,6
[
15,88 19,3 - 19,7
[
19,05 23,6 - 24,0
Kupferrohr O.D.
(мм)
B (мм)
стыка для R410A
Инструмент раструбного
[
6,35 (1/4") 0 - 0,5
[
9,52 (3/8") 0 - 0,5
[
12,7 (1/2") 0 - 0,5
[
15,88 (5/8") 0 - 0,5
[
19,05 (3/4") 0 - 0,5
