7

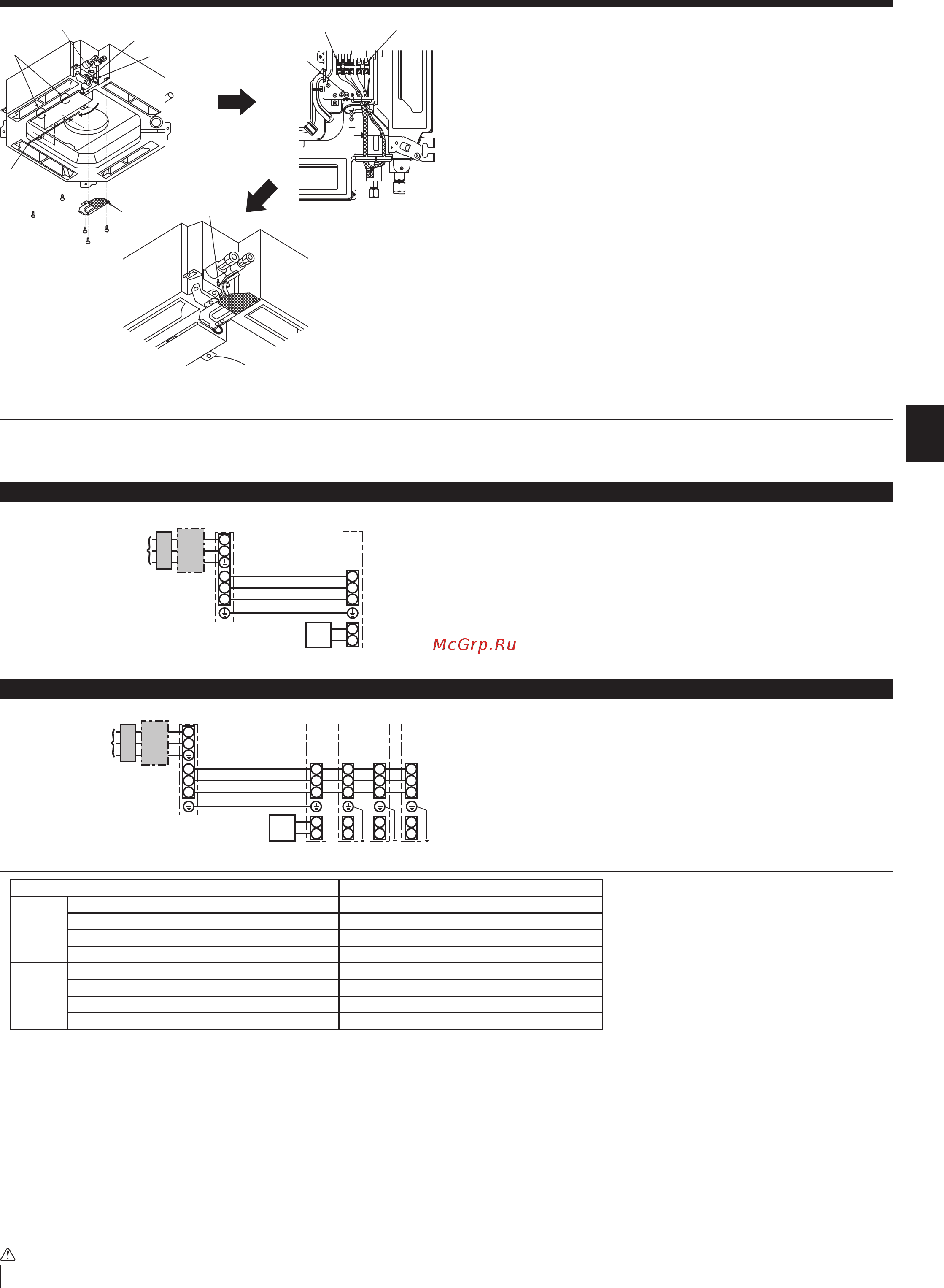

6. Electrical work
6.1. Indoor unit (Fig. 6-1)
1. Remove the electrical wiring service panel.
2. Remove the electrical box cover.
3. Wire the power cable and control cable separately through the respective wiring
entries given in the diagram.
• Do not allow slackening of the terminal screws
.
• Leave excess cable so that the electrical box cover can be suspended below the
unit during servicing. (Approx. 50 to 100 mm)
A
Entry for control cable
B
Entry for power
C
Clamp
D
Electrical box cover
E
Service panel for electrical wiring
F
Temporary hook for electrical box cover
G
Indoor / Outdoor unit connecting terminals
H
Remote controller connector
I
Secure with the clamp
J
Earth terminal
6.1.1. Indoor unit power supplied from outdoor unit
The following connection patterns are available.
The outdoor unit power supply patterns vary on models.
1 System
S1
S2
L
N
1
2
S1
S2
S3
S3
AB C
D
E
F
G
S1
S2
L
N
1
2
S1
S2
S3
1
2
S1
S2
S3
S3
1
2
S1
S2
S3
1
2
S1
S2
S3
ABC
D
E
F
GGGG
H
H
H
* Affi x label A that is included with the manuals near each wiring diagram for the indoor and outdoor units.
A Outdoor unit power supply
B Earth leakage breaker
C Wiring circuit breaker or isolating switch
D Outdoor unit
E Indoor unit/outdoor unit connecting cables
F Remote controller
G Indoor unit
* Affi x label A that is included with the manuals near each wiring diagram for the indoor and outdoor units.
*1. <For 35-140 outdoor unit application>
Max. 45 m
If 2.5 mm
2
used, Max. 50 m
If 2.5 mm
2
used and S3 separated, Max. 80 m
<For 200/250 outdoor unit application>
Max. 18 m
If 2.5 mm
2
used, Max. 30 m
If 4 mm
2
used and S3 separated, Max. 50 m
If 6 mm
2
used and S3 separated, Max. 80 m
*2. The 10 m wire is attached in the remote controller accessory. Max. 500 m
*3. The fi gures are NOT always against the ground.
S3 terminal has 24 V DC against S2 terminal. However between S3 and S1, these terminals are not electrically insulated by the transformer or other device.
Notes: 1. Wiring size must comply with the applicable local and national code.
2.
Power supply cords and indoor unit/outdoor unit connecting cords shall not be lighter than polychloroprene sheathed fl exible cord. (Design 60245 IEC 57)
3. Install an earth longer than other cables.
A Outdoor unit power supply
B Earth leakage breaker
C Wiring circuit breaker or isolating switch
D Outdoor unit
E Indoor unit/outdoor unit connecting cables
F Remote controller
G Indoor unit
H Indoor unit earth
Simultaneous twin/triple/quadruple system
1:1 System
Wiring
Wire No. × size
(
e
)
Circuit
rating
Indoor unit model PLA
Indoor unit-Outdoor unit *1 3 × 1.5 (polar)
Indoor unit-Outdoor unit earth *1 1 × Min. 1.5
Indoor unit earth 1 × Min. 1.5
Remote controller-Indoor unit *2 2 × 0.3 (Non-polar)
Indoor unit (Heater) L-N *3 —
Indoor unit-Outdoor unit S1-S2 *3 230 V AC
Indoor unit-Outdoor unit S2-S3 *3 24 V DC
Remote controller-Indoor unit *3 12 V DC
Never splice the power cable or the indoor-outdoor connection cable, otherwise it may result in a smoke, a fi re or communication failure.
Warning:
Fig. 6-1
