ОПИСАНИЕ ПАНЕЛЕЙ
WWW.E-V-T.RU
10

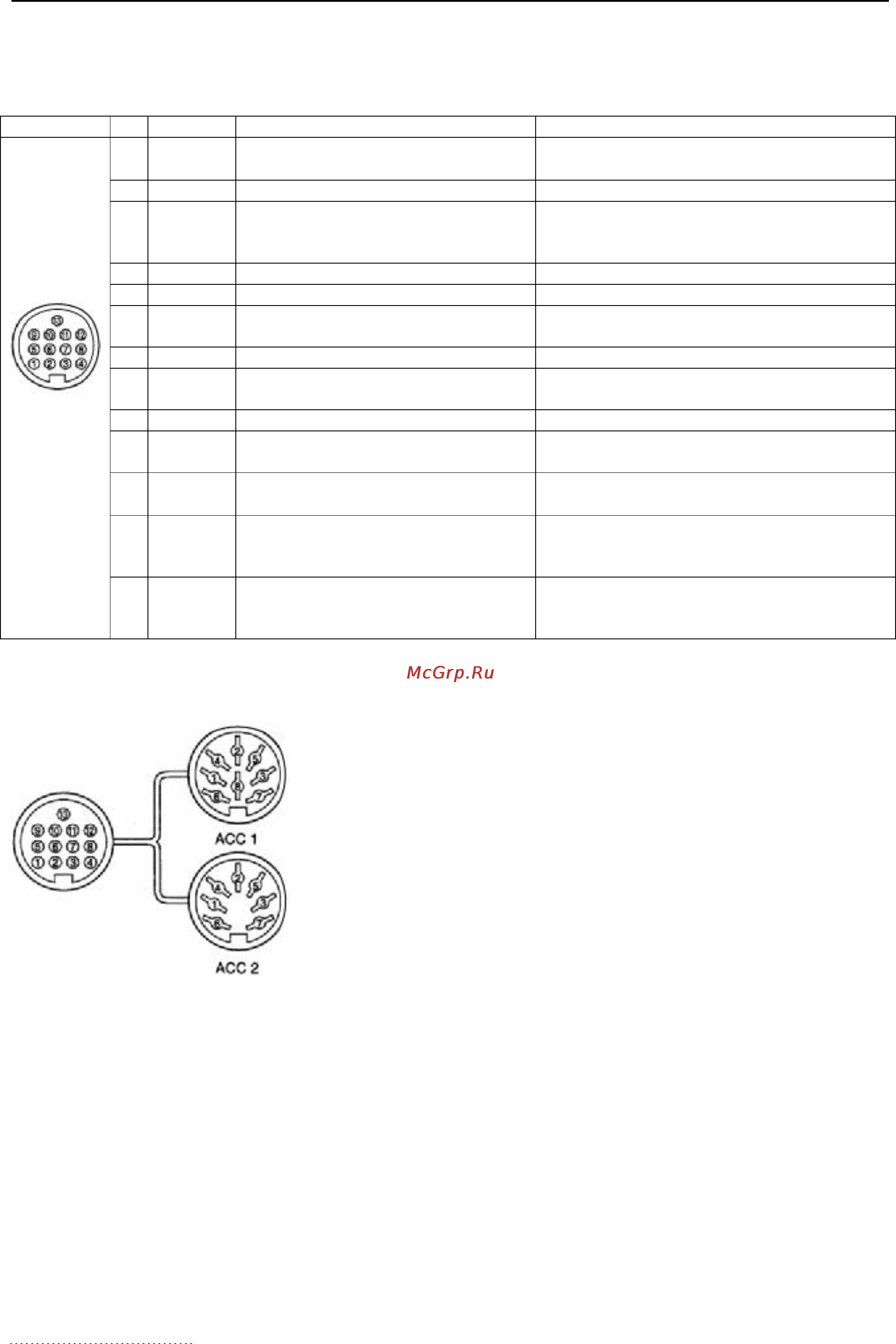

q ЦОКОЛЕВКА РАЗЪЕМА ACC
• ACC разъем
ACC №
СОКР. ОПИСАНИЕ СПЕЦИФИКАЦИЯ
1
8V Регулируемый выход 8В
Выходное напряжение : 8В±0.3В
Выходной ток: менее 10mА
2
GND Подсоединяется к заземлению -
3
SEND
Пин Входа/выхода
Заземляется при передаче.
Если заземлен, то -передача.
Уровень заземления: --0.5В до 0.8В
Входной ток: менее 20mА
4
BDT Линия данных -
5
BAND Диапазон выходного напряжения
6
ALC Напряжение выхода ALC
Управляющее напряжение : -4В до 0В
Входное сопротивление: более 10 кОм
7
NC - -
8
13.8V
Выход 13.8В при включении
питания.
Выходной ток: Макс. 1А
9
TKEY Линия ключа -
10
FSKK Ключевой вход RTTY
Уровень заземления: --0.5В до 0.8В
Входной ток: менее 10mА
11
MOD Вход модуляции
Входное сопротивление: 10кОм
Входной уровень: ∼10mV
12
AF
Вход детектора ЗЧ.
Постоянен не зависимо от
положения [AF]
Выходное сопротивление : 4.7 кОМ
Уровень выхода : 100-300 mВ
Вид на задней
панели
13
SQLS
Выход шумоподавителя.
Заземляется при открытии
шумоподавителя.
Шумоподавитель открыт: менее 0.3В/5А
Шумоподавитель закрыт: более
6.3В/100mВ
• Подключение преобразующего кабеля ACC (OPC-599)
(1) FSKK
(2) GND
(3) SEND
(4) MODE
(1) 8V
(2) GND
(3) SEND
(4) BAND
(5) AF
(6) SQLS
(7) 13.8V
(8) ALC
(5) ALC
(6) NC
(7) 13.8V
