ОПИСАНИЕ ПАНЕЛЕЙ
WWW.E-V-T.RU
4

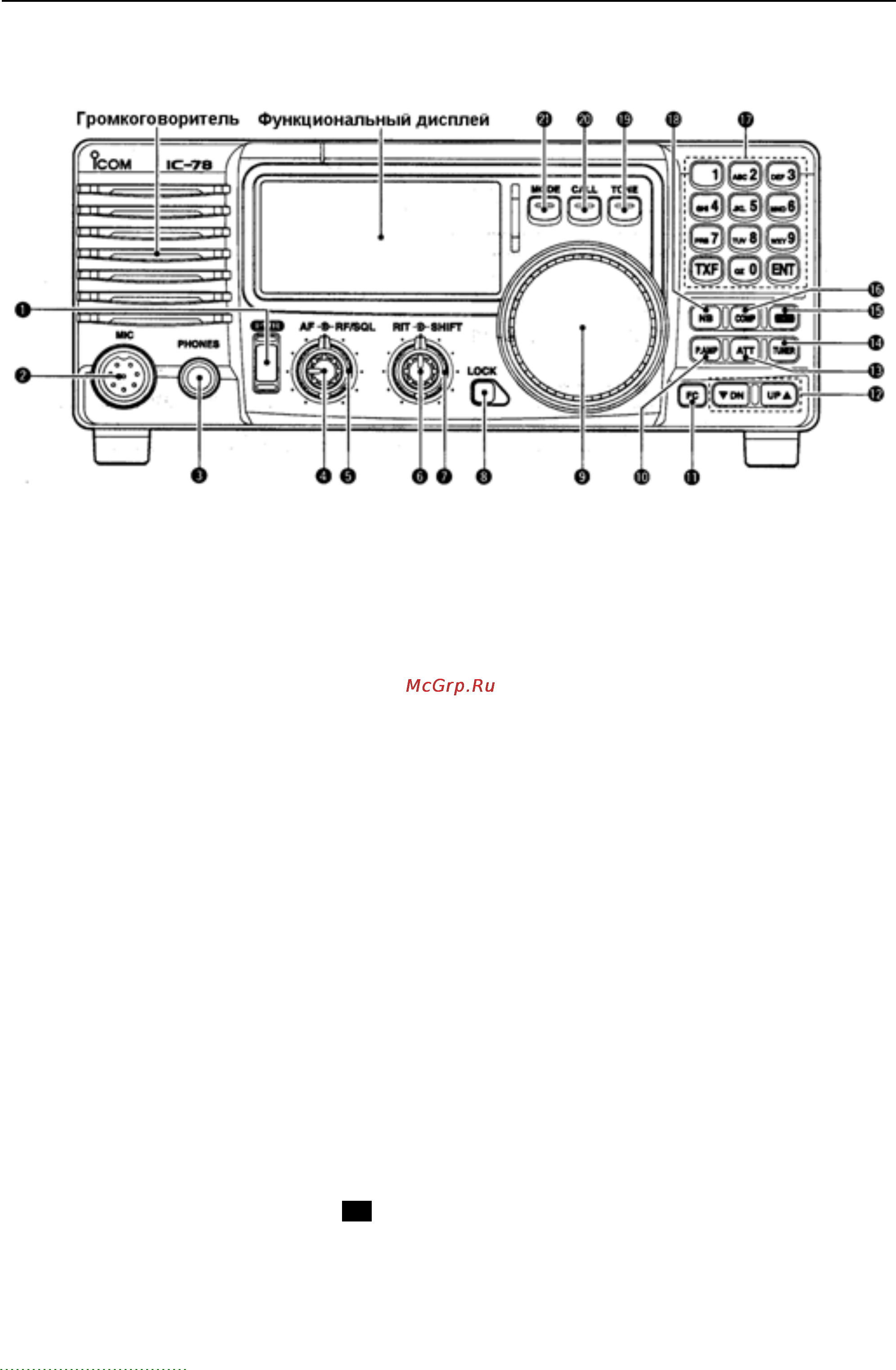

n Передняя панель
(1) ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ [PWR]
ð Нажмите кратковременно для включения питания
• При нажатии сначала выключает специальный блок питания.
ð Нажмите и удерживайте в течение 1 секунды для выключения питания.
ð Удерживая кнопку [SET] нажатой, нажмите [POWER] для перехода в режим начальных
установок(стр.32).
(2) МИКРОФОННЫЙ РАЗЪЕМ [MIC]
Подключается прилагаемый или специальный микрофон.
• Смотри стр. 49 с информацией о подходящих микрофонах.
• Смотри стр.10 с информацией о цоколевке микрофонного разъема.
(3) ГНЕЗДО ДЛЯ ПОДКЛЮЧЕНИЯ ГОЛОВНЫХ ТЕЛЕФОНОВ [PHONES] (стр.13)
Подключаются головные телефоны.
• При подсоединении головных телефонов, внутренний громкоговоритель или подключенный
внешний громкоговоритель отключаются.
(4) РЕГУЛИРОВКА ЗЧ [AF] (внутренний регулятор)
Регулирует уровень звука в громкоговорителе.
(5) ВЧ УСИЛЕНИЕ/ УПРАВЛЕНИЕ ШУМОПОДАВИТЕЛЕМ [RF/SQL] (внешний регулятор; стр.19;35)
Регулирует уровень порога шумоподавителя. Шумоподавитель подавляет шум эфира (закрытое
состояние) в громкоговорителе в момент отсутствия принимаемого сигнала.
• Шумоподавитель доступен при любом виде работы.
• Регулятор может быть использован для настройки и шумоподавителя и усиления ВЧ, или только
для настройки шумоподавителя (ВЧ усиление фиксируется на максимуме в этом случае). Это
определяется в режиме начальных установок.
(6) УПРАВЛЕНИЕ РАССТРОЙКОЙ [RIT] (внутренний регулятор стр.23)
ð Смещает частоту приема на ±1.2 кГц для наиболее качественного приема станций передающих
вне частоты.
• Вращайте регулятор по часовой стрелке для увеличения частоты или против часовой стрелки
для уменьшения частоты. Знак “ RIT ” появится на дисплее.
(7) РЕГУЛИРОВКА СМЕЩЕНИЯ ПЧ [SHIFT] (внешний регулятор; стр. 24)
Смещает полосу пропускания приемника по промежуточной частоте.
• Вращайте регулятор по часовой стрелке для смещения полосы пропускания по ПЧ выше, или
вращайте регулятор против часовой стрелки для смещения полосы пропускания по ПЧ ниже.
