ЭКСПЛУАТАЦИЯ
WWW.E-V-T.RU
27
n Выбор фильтра
• Варианты специального фильтра
Название Полоса пропускания
Вид излучения
FL-52A 500Гц/-6dB CW/RTTY-N
FL-53A 250Гц/-6dB CW/RTTY-N
FL-96 2,8КГц/-6dB SSB-W
FL-222 1,8КГц/-6dB SSB-N
FL-257 3,3КГц/-6dB SSB-W
Выбор фильтра устанавливает полосу пропускания
ПЧ как показано в таблице справа.
Выбор фильтра - это временная установка.
(1) Установите запрограммированный канал с
желаемым видом излучения.(стр.17)
(2) Нажмите [SET] на 1 секунду для перехода в
режим быстрых установок.
(3) Нажимайте [UP] или [DN] до тех пор, пока на
дисплее не появится надпись “FILTER”.
(4) Вращайте переключатель каналов для выбора
желаемой полосы пропускания.
• Если ни “W” ни “N” не появляются на
дисплее, то это означает выбор нормального
фильтра.
• Знак “W” появляется на дисплее при выборе
широкополосного фильтра.
• Знак “N” появляется на дисплее при выборе
узкополосного фильтра.
(5) Нажмите [SET] для выхода из режима быстрых
установок.
При подключении специального фильтра
необходимо указать данный фильтр в режиме
начальных установок трансивера. По
умолчанию использование данного фильтра
не предусмотрено.

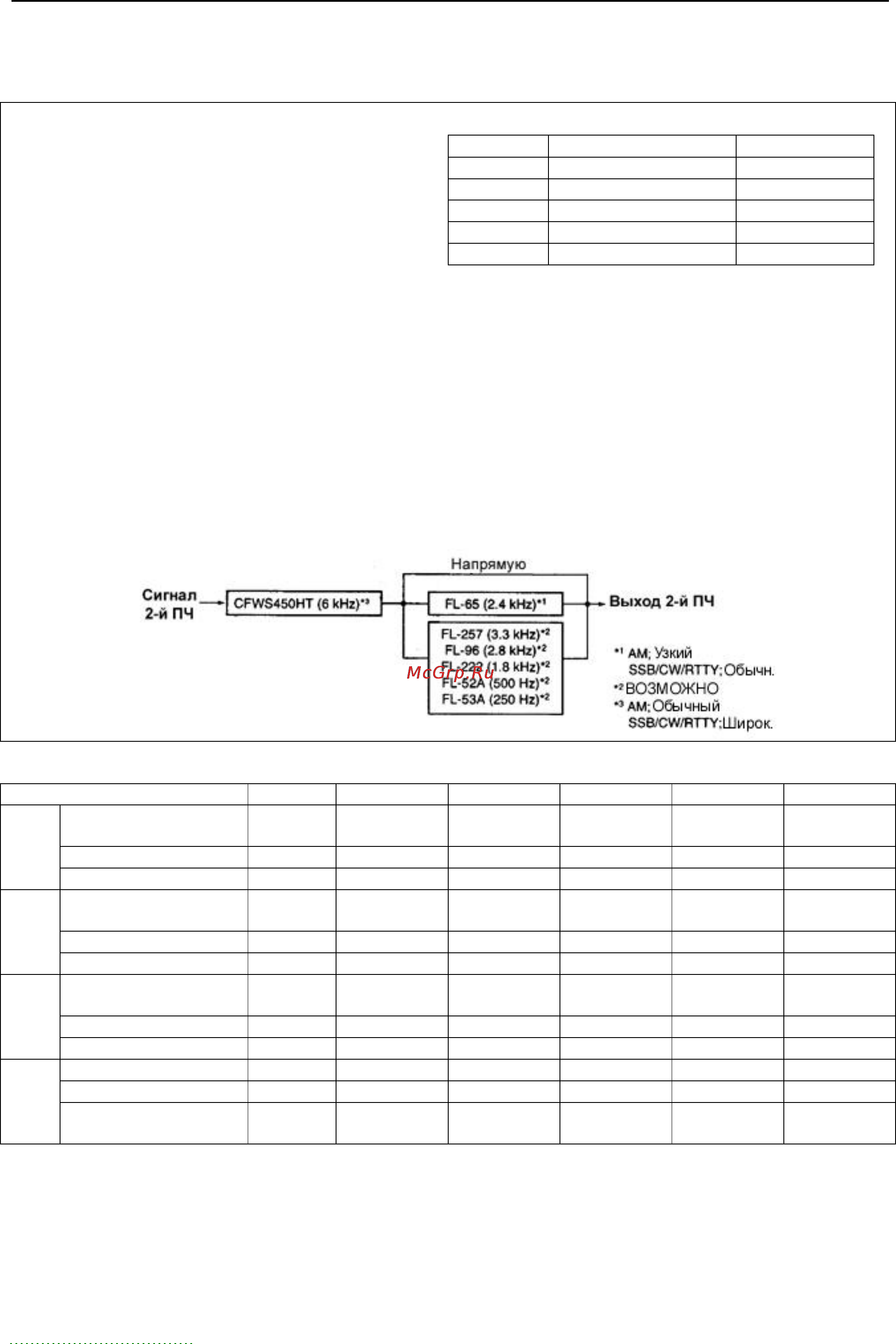

• Конструкция фильтра
• Таблица выбора фильтра
no FL-52A FL-53A FL-96 FL-222 FL-257
ШИРОКОПОЛОСНЫЙ
6 кГц* 6 кГц* 6 кГц*
6 кГц*
2.8 кГц
6 кГц*
6 кГц*
3.3 кГц
ОБЫЧНЫЙ 2.4 кГц 2.4 кГц 2.4 кГц 2.4 кГц 2.4 кГц 2.4 кГц
SSB
УЗКОПОЛОСНЫЙ - 500 Гц* 250 Гц* - 1.8 кГц* -
ШИРОКОПОЛОСНЫЙ
6 кГц* 6 кГц* 6 кГц*
6 кГц*
2.8 кГц
6 кГц*
6 кГц*
3.3 кГц
ОБЫЧНЫЙ 2.4 кГц 2.4 кГц 2.4 кГц 2.4 кГц 2.4 кГц 2.4 кГц
CW
УЗКОПОЛОСНЫЙ - 500 Гц 250 Гц - 1.8 кГц -
ШИРОКОПОЛОСНЫЙ
6 кГц* 6 кГц* 6 кГц*
6 кГц*
2.8 кГц
6 кГц*
6 кГц*
3.3 кГц
ОБЫЧНЫЙ 2.4 кГц 2.4 кГц 2.4 кГц 2.4 кГц 2.4 кГц 2.4 кГц
RTTY
УЗКОПОЛОСНЫЙ - 500 Гц 250 Гц - 1.8 кГц -
ШИРОКОПОЛОСНЫЙ
- - - - - -
ОБЫЧНЫЙ 6 кГц 6 кГц 6 кГц 6 кГц 6 кГц 6 кГц
AM
УЗКОПОЛОСНЫЙ 2.4 кГц
2.4 кГц
500Гц*
2.4 кГц
250Гц*
2.4 кГц
2.8кГц*
2.4 кГц
1.8кГц*
2.4 кГц
3.3кГц*
* Может быть использован при включении функции расширенного выбора фильтра в режиме начальных
установок трансивера (см. следующую страницу).
