УСТАНОВКА И ПОДКЛЮЧЕНИЯ
WWW.E-V-T.RU
46

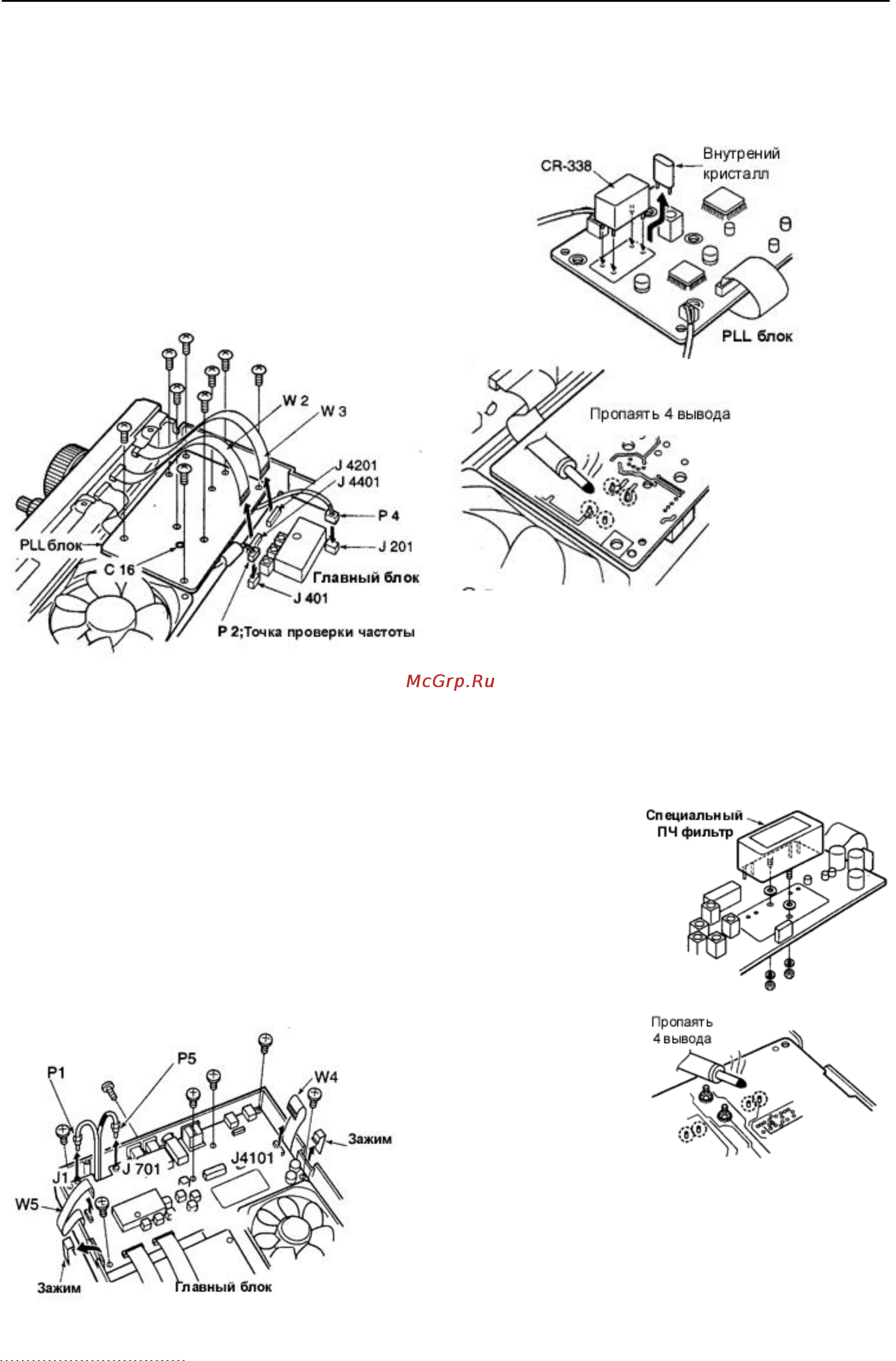

n CR-338 УСТРОЙСТВО ПОВЫШЕННОЙ СТАБИЛИЗАЦИИ ЧАСТОТЫ
В результате установки CR-338 суммарная
стабильность частоты приемника будет улучшена.
(1) Снимите нижнюю крышку корпуса как показано
в предыдущем разделе.
(2) Отсоедините шлейфы W2 от J4401 (Главный
блок) и W3 от J4201 (Главный блок).
(3) Удалите 9 винтов с крышки PLL блока и
отсоедините разъемы P4 от J201 (Главный
блок) и P2 от J401 (Главный блок). Снимите
PLL блок.
Подключите частотомер к разъему P2 и установите
частоту 64.00000 Мгц, используя регулятор С16.
(4) Удалите существующий внутренний кристалл и
замените его на CR-338.
(5) Верните блок PLL на исходное место ,
подключите разъемы и кабели в их
первоначальное положение.
(6) Отрегулируйте частоту регулятором C16,
используя частотомер.
• Частотомер подключают к разъему P2 (блок PLL)
(7) Установите крышку в первоначальное
положение.
n Специальные ПЧ фильтры
В IC-78 предусмотрена установка нескольких ПЧ
фильтров. Вы можете установить один фильтр для
промежуточной частоты в 455кГц. Выберите
фильтр, подходящий для ваших нужд.(стр.25,26)
q Установка
(1) Удалите нижнюю крышку корпуса как показано
на стр.42
(2) Удалите 7 винтов, соединения кабелей P1 от
J1, P5 от J701, W4 от J4101, W5 от J4001 и
освободите 2 зажима как показано на рисунке.
(3) Установите
необходимый
фильтр 455кГц как
показано на рисунке
справа.
(4) Закрепите фильтр
прилагаемыми
гайками и шайбами.
(5)
Пропаяйте 4 вывода.
(6) Верните главный
блок и нижнюю
крышку корпуса в
исходное положение
После установки
фильтра определите
его тип в режиме
начальных
установок.(стр.37)
Иначе установленный
фильтр будет работать
не корректно.
