ОПИСАНИЕ ПАНЕЛЕЙ
WWW.E-V-T.RU
11
n Микрофон (НМ-36)
• ОПИСАНИЕ • МИКРОФОННЫЙ РАЗЪЕМ
[MIC]
ФУНКЦИЯ ОПИСАНИЕ
(2) Выход +8 В Макс. 10mА
Повышение частоты Земля
(3)
Понижение частоты
Земля через 470
Ом
Шумоподавитель
Открыт
“Низкий” уровень
(4)
Шумоподавитель
Закрыт
“Высокий” уровень
(1) КНОПКИ ВВЕРХ/ ВНИЗ [UP]/[DN]
Изменяет указанную частоту или рабочий
канал.
• Нажатие и удерживание приводит к
постоянной смене частоты или рабочих
каналов.
• Кнопки [UP]/[DN] могут работать как
полуавтоматический ключ. Установите CW
PADDL в режиме начальных установок.
(стр.36)
(2) КНОПКА ПРИЕМ-ПЕРЕДАЧА
Нажмите и удерживайте для работы на
передачу. Отпустите для перехода на прием.
ВНИМАНИЕ! НЕ ЗАКОРАЧИВАЙТЕ вывод
номер 2 на землю, это может привести к
повреждению внутреннего регулятора 8В.

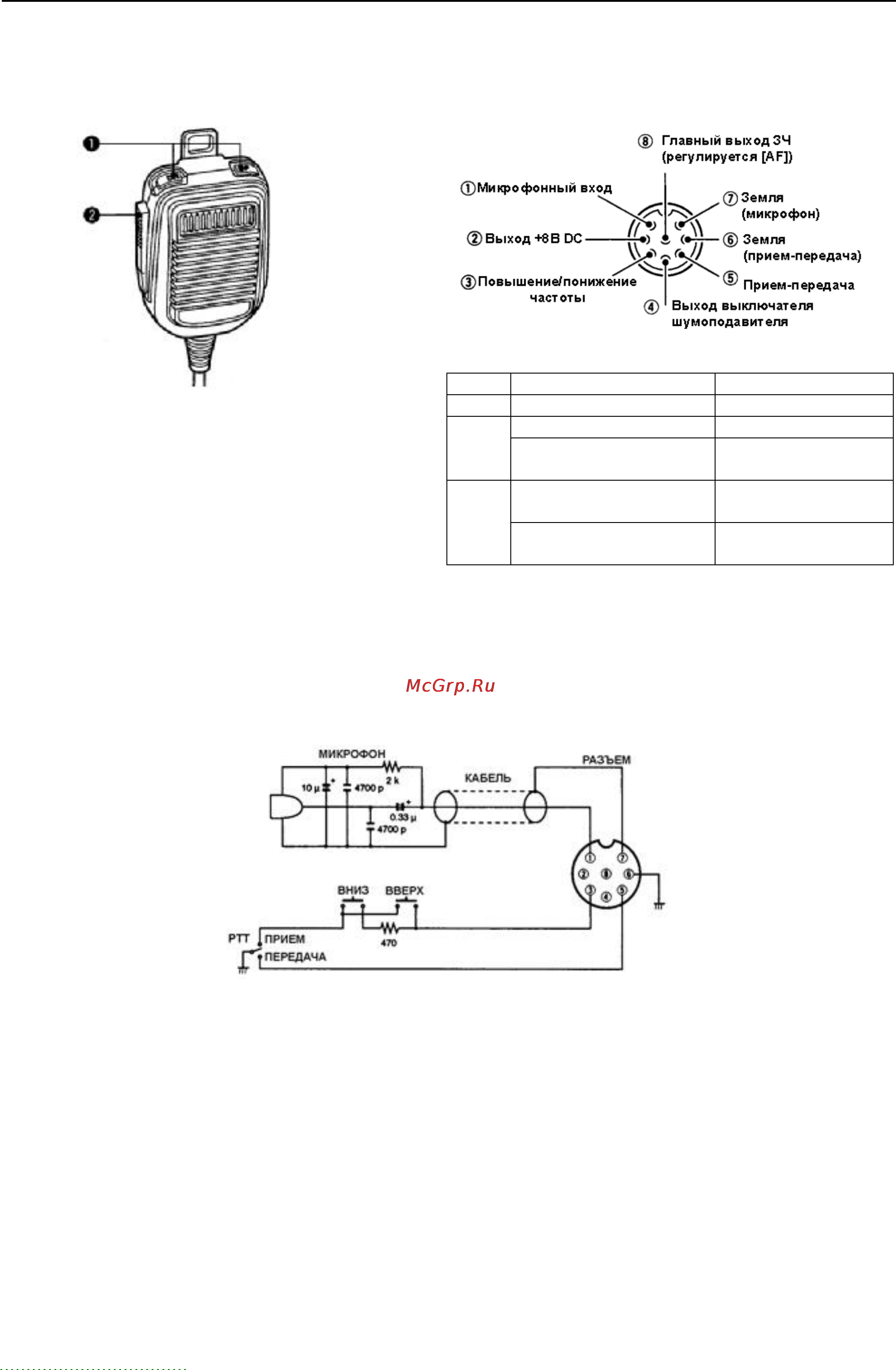

• ПРИНЦИПИАЛЬНАЯ СХЕМА HM-36
