УСТАНОВКА И СОЕДИНЕНИЯ
WWW.E-V-T.RU
12
n Подключение антенны
Наряду с выходной мощностью и
чувствительностью, антенна имеет критическую
важность для проведения радиосвязей. Выберите
хорошо согласованную 50-омную антенну и линию
питания. Рекомендуемое значение Коэффициента
Стоячей Волны по Напряжению (КСВ) –1.5:1 или
ниже. Линия передачи должна быть изготовлена из
коаксиального кабеля.
ВНИМАНИЕ! Защитите ваш трансивер от
попадания молний, используя молниеотвод.

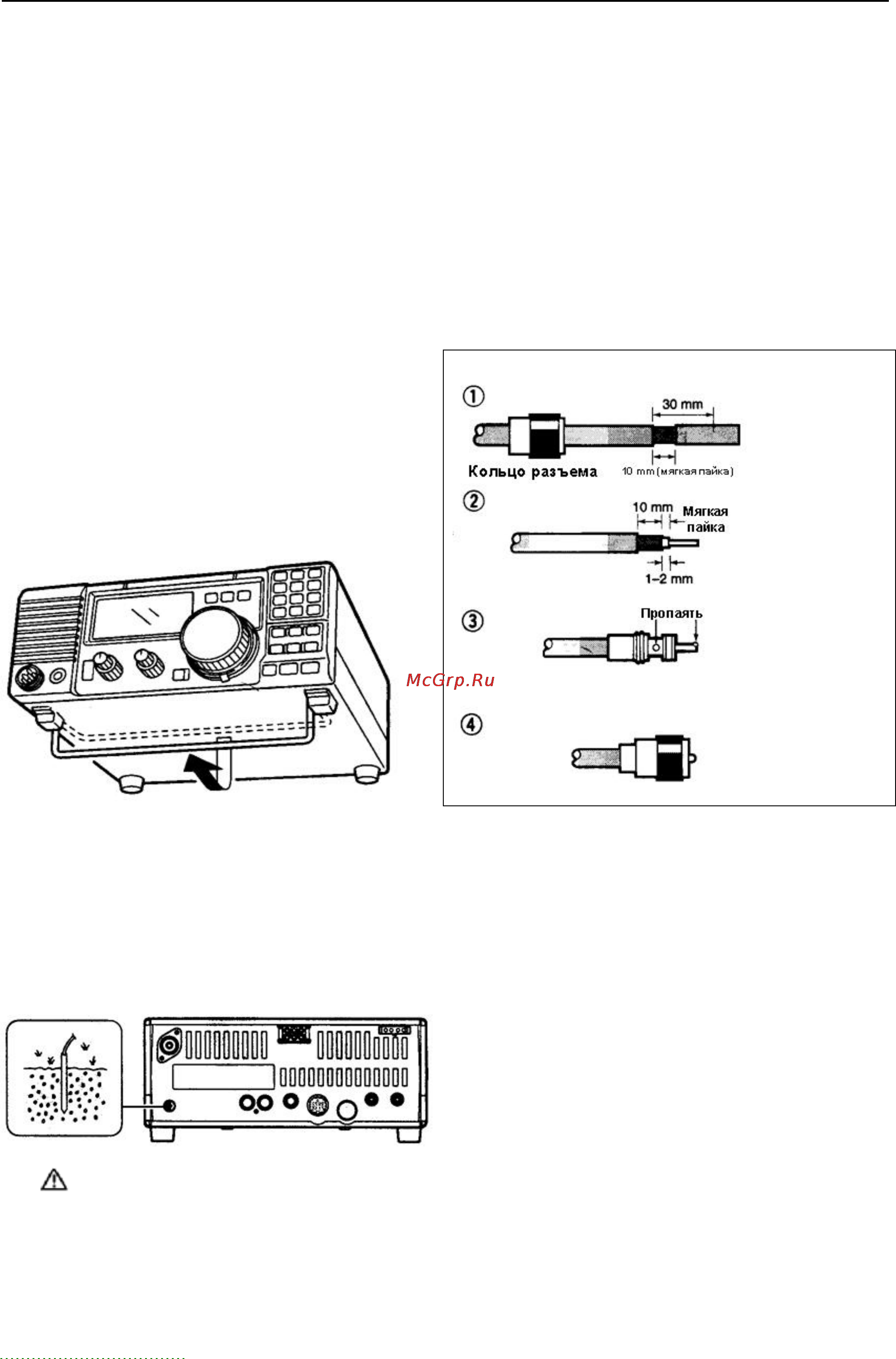

ПРИМЕР УСТАНОВКИ КОННЕКТОРА PL-259
Снимите кольцо с
разъема.
Очистите
изоляцию кабеля
и пропаяйте
оплетку.
Очистите
изоляцию кабеля
как показано
слева. Пропаяйте
центральную жилу
кабеля.
Наденьте
основную часть
коннектора на
кабель и
пропаяйте его.
Плотно накрутите
основное кольцо
конектора.
n Распаковка
После распаковки, немедленно сообщите о всех
повреждениях доставочному курьеру или вашему
дилеру. Сохраняйте упаковочный материал.
Описание и схемы поставляемого с IC-78
оборудования расположены на странице 1
настоящего руководства.
n Выбор размещения
Выбирайте место для трансивера с адекватной
циркуляцией воздуха, свободное от излишнего
нагревания, охлаждения и вибрации. Вдали от ТВ
приемников, антенн и других электромагнитных
приборов.
Корпус трансивера имеет специальную подставку
для использования его на столе. Установите
подставку под одним из возможных углов в
зависимости от рабочих условий.
n Заземление
Для предотвращения поражения электрическим
током, помех телевидению (TVI), помех
радиовещанию (BCI) и других проблем
рекомендуется заземлить трансивер через гнездо
заземления на задней панели.
ПРЕДУПРЕЖДЕНИЕ! НИКОГДА не
подключайте заземление к газовой или
электрической опоре, иначе это может
вызвать взрыв или поражение током.
КСВ Антенны
Каждая антенна настроена на определенный
диапазон частоти за его пределами КСВ антенны
может возрастать. При возрастании КСВ более чем
2.0:1 мощность трансивера сбрасывается для
защиты транзистора в оконечном каскаде. В этом
случае рекомендуется использовать антенный
тюнер для согласования трансивера и антенны.
Низкий КСВ позволит всей мощности трансивера
излучаться, несмотря на использование антенного
тюнера. IC-78 имеет встроенный КСВ-метр для
контроля КСВ в любой момент.
