ЭКСПЛУАТАЦИЯ
WWW.E-V-T.RU
21
n Функции при передаче
q Выходная мощность и усиление микрофона
• Установка выходной мощности
(1) Нажмите [SET] более 1 секунды для входа в
режим быстрых установок.
(2) Нажимайте [UP]/[DN] для выбора “RF POWER”.
(3) Вращайте главный регулятор для установки
желаемой мощности.
• Выходная мощность отображается
диапазоне 101 шага (низкая, 1-99, высокая)
• Возможные уровни мощности
SSB/CW/RTTY : 2 (или менее) до 100Вт
AM: 2 (или менее) до 40Вт (Мощность несущей)
Установлена максимальная мощность.
• Установка усиления микрофона
Усиление микрофона может быть тщательно
подобрано так, что ваш сигнал не будет
искажаться при передаче.
(1) Установите вид работы SSB или AM
(2) Нажмите и удерживайте [SET] более 1
секунды для перехода в режим быстрых
установок.
(3) Нажимая [UP]/[DN], выберите “MIC GAIN”
(4) Говорите в микрофон и регулируйте усиление
микрофона так , чтобы ALC метр не покидал
ALC зону.
(5) Нажмите [SET] для выхода из режима быстрых
установок.

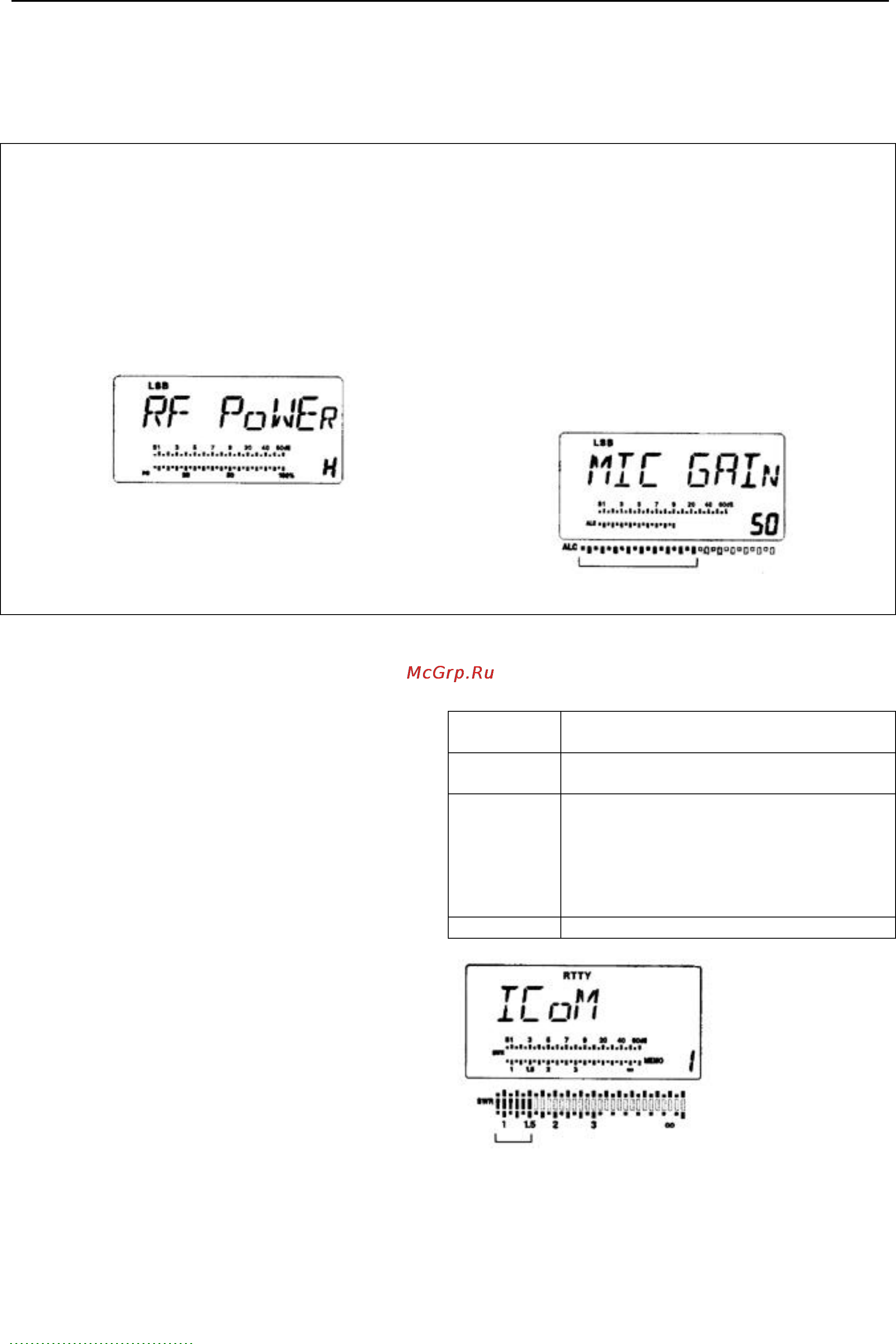

ALC зона
Усиление микрофона установлено на 50.
q Функция измерения
Индикация
на дисплее
Измерения
PO
Отображает относительную
выходную мощность.
ALC
Отображает ALC уровень. Если
индикатор показывает превышение
разрешенного уровня во входном
сигнале, функция ALC уменьшает ВЧ
мощность. В этом случае уменьшите
усиление микрофона.
SWR
Отображает КСВ линии передачи.
Полоса индикатора на функциональном дисплее
работает как S- метр в режиме приема
(отображает относительную силу принимаемого
сигнала) и может быть настроен на отображение
одного из трех параметров при передаче.
• Нажмите [SET] для выбора режима измерения
PO, ALC и SWR.
• Измерение КСВ
(1) Убедитесь, что выходная мощность более
30Вт.
(2) Нажмите [SET] для выбора КСВ-метра.
(3) Нажмите [MODE] для выбора вида излучения
CW или RTTY.
• Нажмите телеграфный ключ или [PTT] для
передачи и регистрируйте значение КСВ на
дисплее:
Менее 1.5; хорошо согласованная антенна
Более 1.5; проверьте антенну или подключение
кабеля.
Наилучшее согласование на этом отрезке.
