УСТАНОВКА И СОЕДИНЕНИЯ

WWW.E-V-T.RU

n Подключение блока питания

Используйте специализированный блок питания

PS-85 для работы с трансивером через источник

питания переменного тока. Смотри рисунки ниже.

ВНИМАНИЕ! Перед подсоединением кабеля

от блока питания проверьте следующие пункты.

Убедитесь ,что:

• Кнопка [PWR] выключена.

• При использовании блока питания других

производителей выходное напряжение 12-

15 В.

• Полярность кабеля питания верная

Красный: положительный (+) терминал.

Черный : отрицательный (-) терминал.

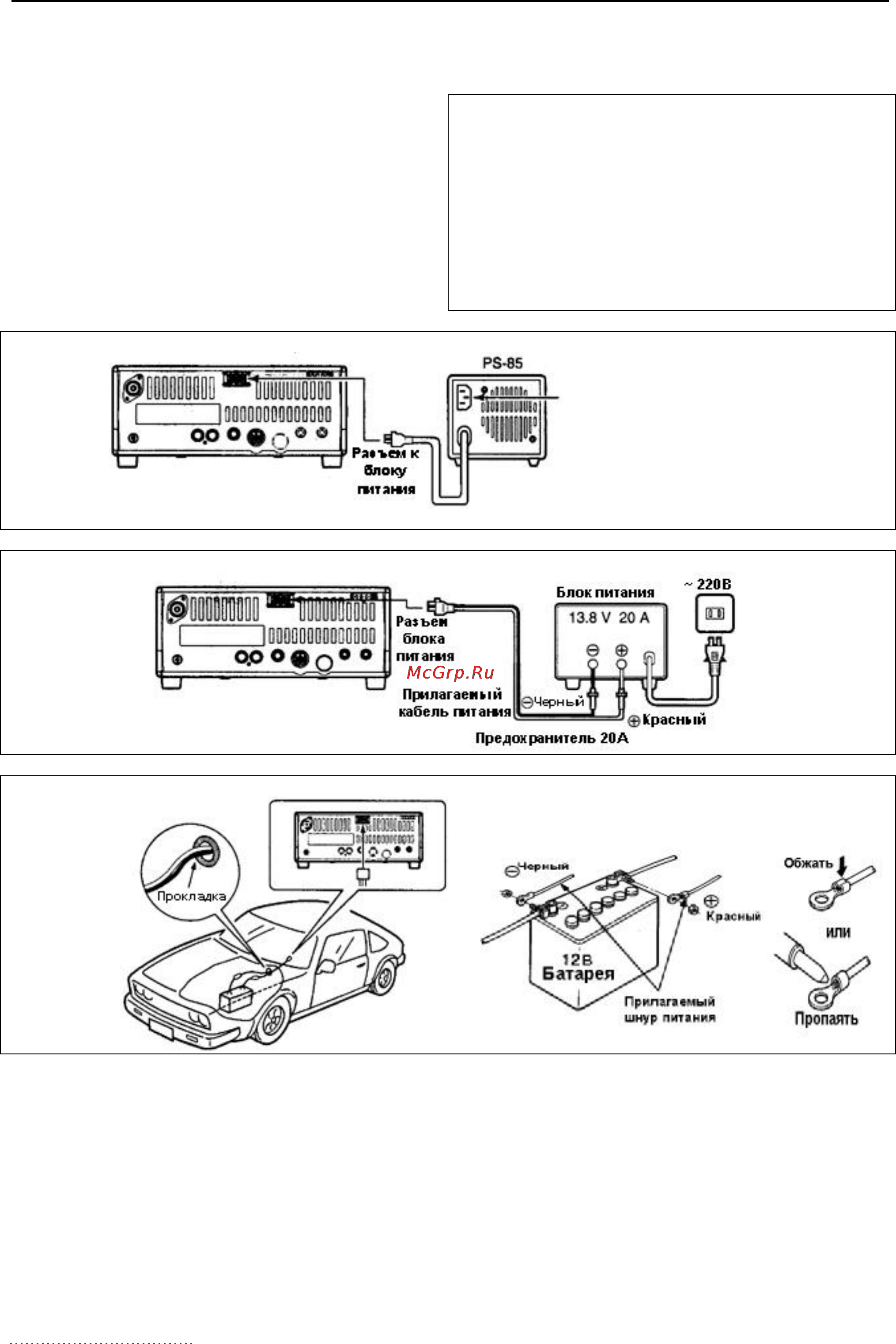

ПОДКЛЮЧЕНИЕ БЛОКА ПИТАНИЯ PS-85

Кабель питания

Подключите к источнику питания

переменного тока, используя

специальный кабель.

ПОДКЛЮЧЕНИЕ БЛОКА ПИТАНИЯ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ

НИКОГДА

не подключайте

к батарее 24В.

ПРИМ. Используйте

терминалы при

соединении кабеля.

ПОДКЛЮЧЕНИЕ К АККУМУЛЯТОРУ АВТОМОБИЛЯ
