13
RUS
“UEX-PLUS” +030220625 - rel. 1.4 - 04.08.2009
монтажэксплуатациясервис

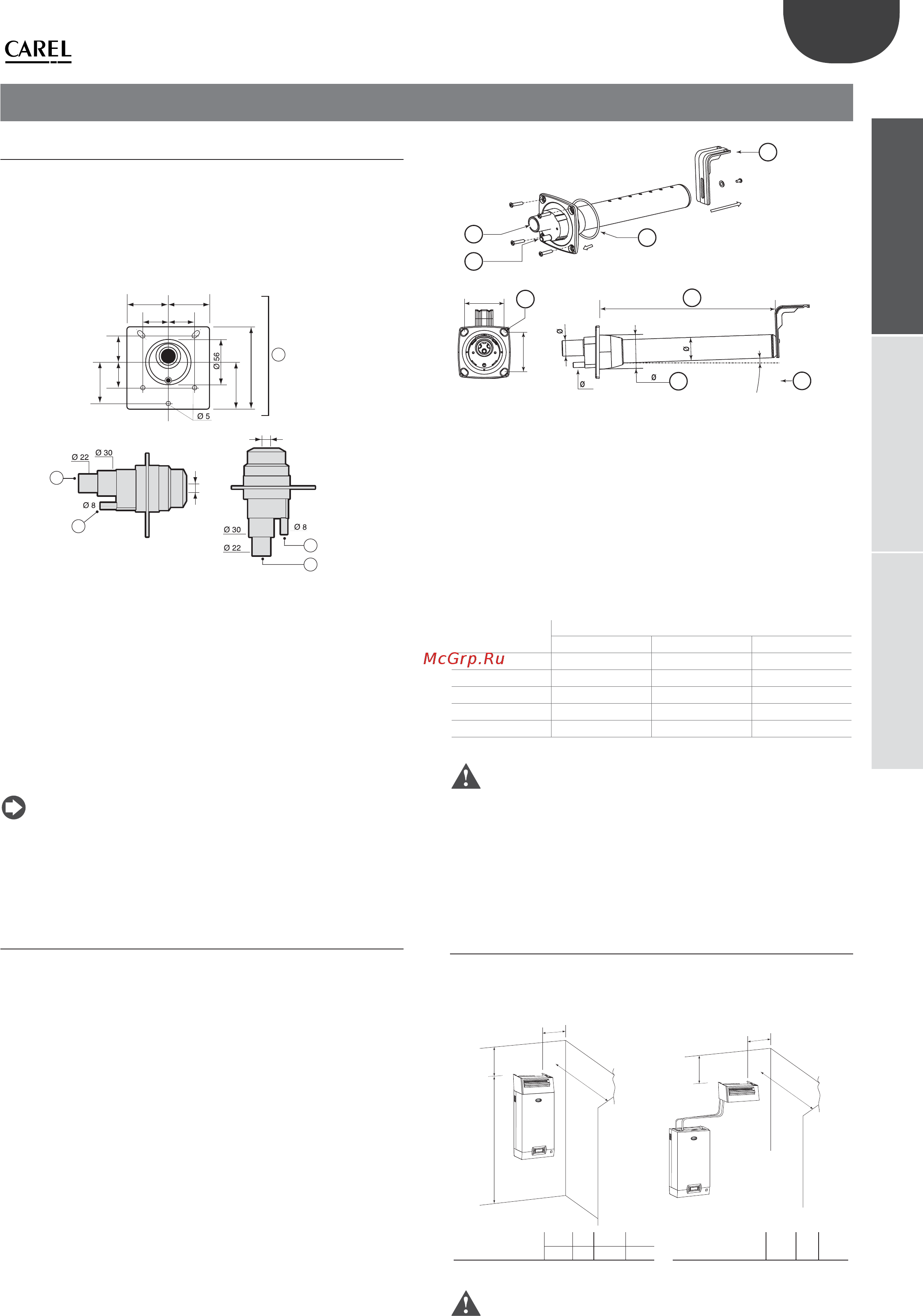

3. РАСПРЕДЕЛЕНИЕ ПАРА
3.1 Паровые форсунки (SDPOEM00**)
Форсунки можно устанавливать как горизонтально, так и вертикально
(отверстием вверх).
Инструкции по монтажу (Рис.3.а):
высверлите несколько отверстий на стене в соответствии с
•
шаблоном распределителя,
вставьте распределитель,•
закрепите фланец при помощи четырех винтов. •
31,5
50 50
31,5
50
31,531,5
57,5
100
C
D
C
A
A
B
B
Рис. 3.a
Позиция:
A. паровой патрубок
B. патрубок отвода конденсата
C. отверстие пара
Размеры отверстия различаются в зависимости от модели
распределителя:
модель SDPOEM0000: отверстие делается вручную, диаметром до
30 мм;
модель SDPOEM0012: диаметр отверстия 12 мм;
модель SDPOEM0022: диаметр отверстия 22 мм.
D шаблон для просверливания отверстий
Внимание: если используется паровой шланг с внутренним
диаметром равным 30 мм, уберите патрубок для подачи пара
диаметром 22 м.
3.2 Линейные распределители
для воздуховодов (DP***DR0)
Распределители следует устанавливать вдали от препятствий (изгибы,
отводы, переходники сечения труб, решетки, фильтры, вентиляторы).
Минимально допустимое расстояние между распределителем и
препятствием не должно превышать 1 – 1,5 м. Следует увеличить это
расстояние, если:
увеличивается скорость потока воздуха в воздуховоде,•
увеличивается относительная влажность воздуха до и после •
процесса увлажнения,
уменьшается турбулентность. •
Примеры монтажа приведены на стр. 42.
Инструкции по монтажу (см. Рис.3.b):
высверлите отверстия на стене воздуховода в соответствии •
с шаблоном распределителя (входит в комплект поставки
распределителя);
закрепите фланец при помощи четырех винтов. •
A 22
B 10
Y 58
35
X 68
dimensioni
B
Y
X
A
X
°2
1
2
3
4
5
6
8
7
Рис. 3.b
Позиция:
1 L-образная монтажная опора (если прилагается)
2 фланцевая прокладка
3 патрубок подачи пара (Ø A)
4 патрубок для отвода конденсата (Ø B)
5 диаметр винта (см. карту инструкции, прилагаемую к
распределителю)
6 длина (зависит от модели распределителя, см. параграф «10.5» стр. 49)
7 угол (около 2°) наклона для отвода конденсата
8 диаметр отверстия на стене (Ø Y)
Размеры, мм
Линейный распределитель Carel
DP***D22R0 DP***D30R0 DP***D40R0
Ø A 22 30 40
Ø B 10 10 10
Ø Y 58 68 89
Ø 35 45 60
X 68 77 99
Табл. 3.a
Внимание:
Установите распределитель под небольшим наклоном (по крайней
1.
мере, 2”) для предотвращения обратного хода конденсата.
L-образная монтажная опора поставляется с 2.
парораспределителями DP085* – DP025*. Для более коротких
распределителей опора поставляется опционально (код
18C478A088).
3.3 Ветиляторный парораспределитель
(VSDU0A*, только модели UE001 – UE018)
Парораспределители для увлажнителей с расходом воды до 18
кг/ч. Распределитель можно установить сверху на увлажнителе или
отдельно в другом месте (см. Рис. 3.с).
A
B
C
D
E
F
G
Размеры, м
ABC D
>0,5 >5 ≥2,1 >1
Размеры, м
EFG
>0,5 >5 >1
Рис. 3.c
Внимание: Для обеспечения правильного парораспределения
соблюдайте расстояние, указанное на Рис. 3.с.
