45
RUS
“UEX-PLUS” +030220625 - rel. 1.4 - 04.08.2009
монтажэксплуатациясервис

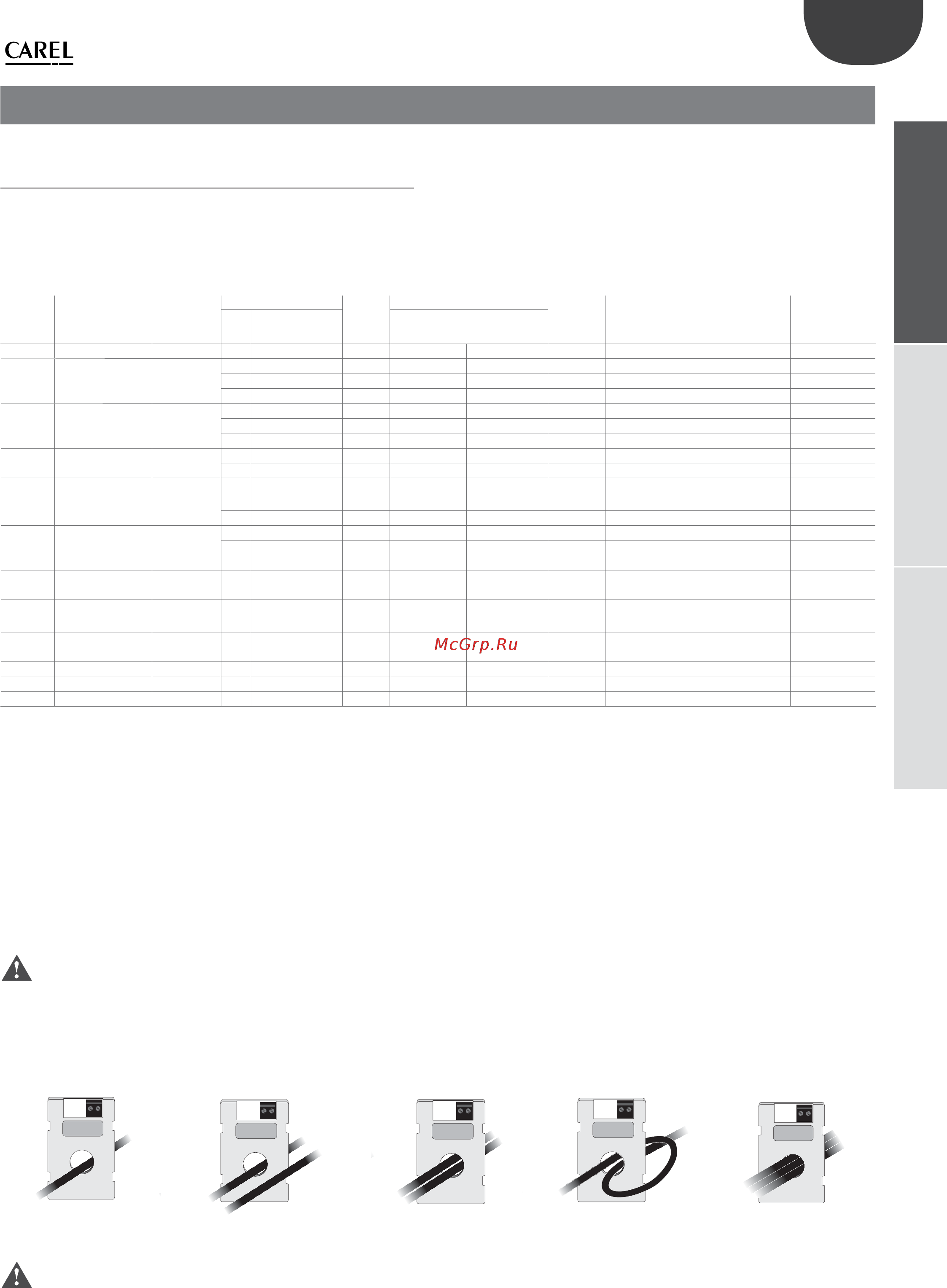

13. ОБЩИЕ ХАРАКТЕРИСТИКИ И МОДЕЛИ
13.1 Модели humiSteam и электрические
параметры
В таблице приведены значения электрических параметров в
зависимости от источника электропитания различных моделей.
Обратите внимание, что некоторые модели могут питаться от
различного напряжения, и это, несомненно, влияет на входную
мощность и паропроизводительность.
Модель
Паропроизво-
дительность
2; 4
,
кг/ч
Мощность
2
, кВт
Источник питания
То к
2
, A
Номинальные параметры
Кабель
3
,
мм
2
Линейные предохранители
3
,
A /тип
Схема
соединени,
рис.
Код
Напряжение
1
,
В – тип
Конфигурация TAM
5
UE001 1.5 1.1 D 230 - 1~ 4.9 13.a 100 1.5 10 A / быстроперегорающий 12.1
UE003 3 2.2
D 230 - 1~ 9.8 13.d 300 2.5 16 A / быстроперегорающий 12.1
K 230 - 3~ 5.6 13.a 100 2.5 16 A / быстроперегорающий 12.2
L 400 - 3~ 3.2 13.d 100 1.5 10 A / быстроперегорающий 12.3
UE005 5 3.7
D 230 – 1~ 16.3 13.e 300 6.0 32 A / быстроперегорающий 12.1
K 230 - 3~ 9.4 13.c 300 2.5 16 A / быстроперегорающий 12.2
L 400 - 3~ 5.4 13.a 100 1.5 10 A / быстроперегорающий 12.3
UE008 8 6.0
K 230 – 3~ 15.1 13.c 300 6.0 32 A / быстроперегорающий 12.2
L 400 – 3~ 8.7 13.a 100 2.5 16 A / быстроперегорающий 12.3
UE009 9 6.7 D 230 - 1~ 29.3 13.a 500 10.0 40 A / быстроперегорающий 12.1
UE010 10 7.5
K 230 – 3~ 18.8 13.c 300 6.0 32 A / быстроперегорающий 12.2
L 400 – 3~ 10.8 13.d 300 2.5 16 A / быстроперегорающий 12.3
UE015 15 11.2
K 230 – 3~ 28.2 13.c 500 10.0 40 A / быстроперегорающий 12.2
L 400 – 3~ 16.2 13.a 300 6.0 32 A / быстроперегорающий 12.3
E018 18 13.5 L 400 – 3~ 19.5 13.a 300 6.0 32 A / быстроперегорающий 12.3
UE025 25 18.7
K 230 – 3~ 47.1 13.b 500 25 63 A / быстроперегорающий 12.4
L 400 – 3~ 27.1 13.c 500 16 50 A / быстроперегорающий 12.5
UE035 35 26.2
K 230 – 3~ 65.9 13.b 700 35 100 A / быстроперегорающий 12.4
L 400 – 3~ 37.9 13.b 500 16 60 A / быстроперегорающий 12.5
UE045 45 33.7
K 230 – 3~ 84.7 13.b 700 50 125 A / быстроперегорающий 12.4
L 400 – 3~ 48.7 13.c 700 25 80 A / быстроперегорающий 12.5
UE065 65 48.7 L 400 – 3~ 70.4 13.c 700 35 100 A / быстроперегорающий 12.5
UE090 90 67.5 L 400 – 3~ 97.43 13.c 700 70 125A / быстроперегорающий 12.6
UE130 130 97.5 L 400 – 3~ 140.73 13.c 700 95 160A / быстроперегорающий 12.6
Табл. 13.a
1
Допустимое отклонение номинального напряжения электропитания: -15%, +10%.
2
Отклонение номинальных значений: +5%, -10% (EN 60335-1).
3
Рекомендуемые значения; относятся к проводам с изоляцией из ПВХ или резины
длиной до 20 м; всегда соблюдайте действующие стандарты.
Приведенные значения не являются исчерпывающими, поэтому в
случае их несоответствия с местными стандартами, последние имеют
преимущественную силу.
Конфигурации и подключения TAM
(трансформатор для измерения тока)
Внимание: все необходимые конфигурации и подключения
были уже выполнены компанией Carel, ввиду чего не требуются
никакие модификации. Следующая далее схема соединений содержит
возможные режимы соединений и может быть использована в случае
серьезных электрических сбоев увлажнителя.
Один виток кабеля Один виток двух кабелей
одной и той же фазы
Два витка кабеля одной
и той фазы
Один кабель в режиме
«двойного витка»
Три витка кабеля одной
и той же фазы
700
500
300
100
700
500
300
100
700
500
300
100
700
500
300
100
700
500
300
100
Рис. 13.a Рис. 13.b Рис.13.c Рис.13.d Рис.13.e
Внимание: во избежание помех расположите кабели питания
как можно дальше от кабелей датчика.
Все действия по конфигурации и подключению должны выполняться
•
только квалифицированным персоналом, ненадлежащее
использование может привести к серьезным повреждениям.
(4)
Номинальное мгновенное значение паропроизводительности: среднее значение
паропроизводительности может зависеть от внешних факторов, например:
температуры окружающей среды, состава воды, системы распределения пара.
(5)
См. электрические схемы для проверки.
