Carel UE009XD0E1 [39/60] Схемы электрических соединений
![Carel UE009XD0E1 [39/60] Схемы электрических соединений](/views2/1339010/page39/bg27.png)
39
RUS
“UEX-PLUS” +030220625 - rel. 1.4 - 04.08.2009
монтажэксплуатациясервис
12. СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

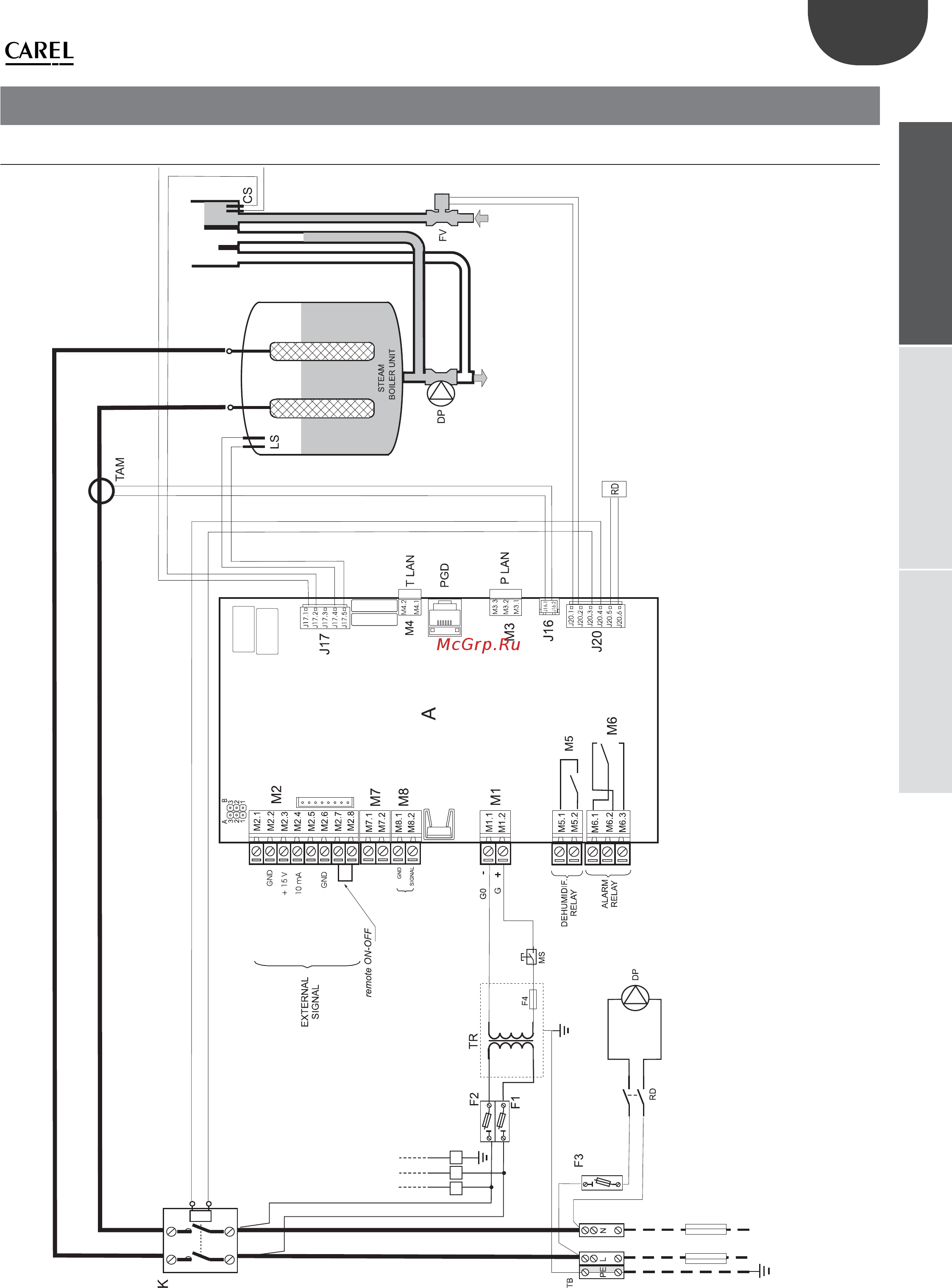

12.1 Схема соединений моделей UE001 - UE009 (1 х 230 В)
(**)
TO VENTILATOR
DISTRIBUTOR
X2 X1 PE
PRODUCTION
REQUEST
FOR SLAVE UNITS
POWER
SUPPLY
main probe / control sensor
limit probe / limit sensor
J19
supervisory network
** Внимание: порядок конфигурирования и подключения TAM см. параграф 13.1
Позиция:
TB контактная колодка
K контактор
F1-F2 предохранитель первичного контура
F3 предохранитель сливного насоса
F4 предохранитель вторичного контура
TR трансформатор
MS ручной выключатель
FV питательный клапан
DP сливной клапан
LS электроды верхнего уровня
CS измеритель проводимости
TAM внешний трансформатор
