Carel UE009XD0E1 [44/60] Схема соединений моделей ue090 ue130 3 х 400 в
![Carel UE009XD0E1 [44/60] Схема соединений моделей ue090 ue130 3 х 400 в](/views2/1339010/page44/bg2c.png)
44
RUS
“UEX-PLUS” +030220625 - rel. 1.4 - 04.08.2009
монтажэксплуатациясервис

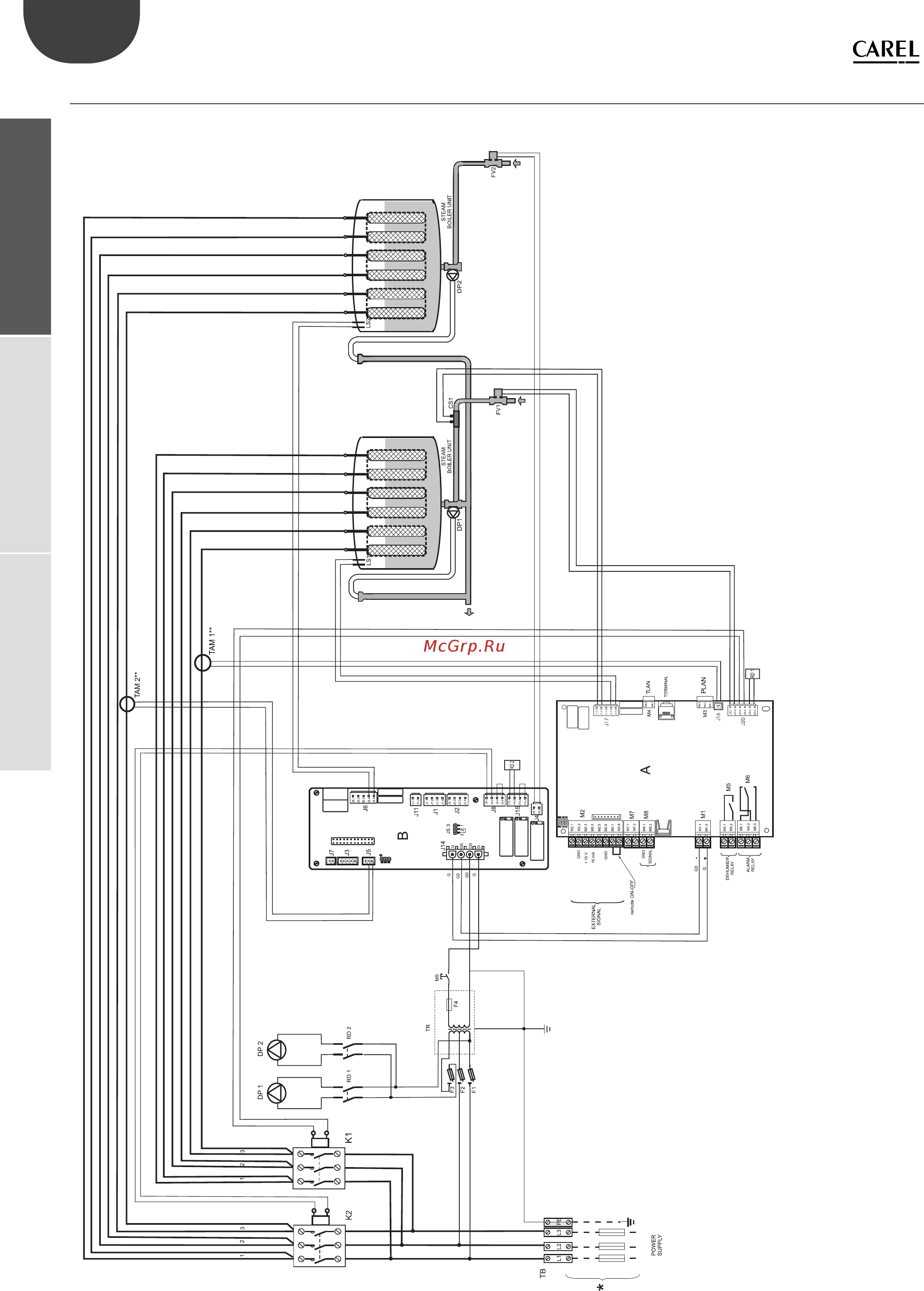

12.6 Схема соединений моделей UE090 - UE130 (3 х 400 В)
PRODUCTION
REQUEST
FOR SLAVE UNITS
main probe / control sensor
limit probe / limit sensor
supervisory network
J19
** Внимание: порядок конфигурирования и подключения TAM см. параграф 13.1
Позиция:
TB контактная колодка
K контактор
F1-F2 предохранитель первичного контура
F3 предохранитель сливного насоса
F4 предохранитель вторичного контура
TR трансформатор
MS ручной выключатель
FV1-FV2 питательный клапан
DP1-DP2 сливной клапан
LS1-LS2 электроды верхнего уровня
CS измеритель проводимости
TAM1-TAM2 внешний трансформатор
