52
RUS
“UEX-PLUS” +030220625 - rel. 1.4 - 04.08.2009
монтажэксплуатациясервис
14.1 Принципы работы
Увлажнители с погруженными электродами вырабатывают пар при
помощи кипячения воды, содержащейся внутри цилиндра. Тепло,
необходимое для закипания, вырабатывается при прохождении
электрического тока через электроды, погруженные в воду цилиндра.
Вначале эксплуатации нового цилиндра или только что очищенного
цилиндра сила тока почти полностью зависит от типа питательной
воды: чем выше содержание солей в воде, тем выше сила тока, тем
быстрее достигается требуемое значение паропроизводительности.
Со временем содержание соли внутри цилиндра увеличивается
(соль не испаряется совместно с водой) и достигается номинальное
значение паропроизводительности. При стабильном режиме работы
уровень требуемой паропроизводительности поддерживается
автоматически: сила тока регулируется уровнем воды в цилиндре.
Отложение солей внутри цилиндра приводит к постепенному
износу цилиндра. Для предотвращения избыточного скопления
солей, происходит автоматический слив и заполнение новой водой
увлажнителя через определенные промежутки времени.
14.2 Принципы управления
Двухпозиционное управление (ВКЛ/ВЫКЛ)
Действие включения/выключения выполняется через внешний
контакт, который таким образом определяет уставку и дифференциал
регулирования.
Внешним контактом может быть гигростат, состояние которого
определяет работу увлажнителя:
контакт замкнут: увлажнитель вырабатывает пар, если дистанционный
двухпозиционный контакт тоже замкнут;
контакт разомкнут: выработка пара прекращается.
Пропорциональное управление (см. Рис. 14.а)
Паропроизводительность пропорциональна значению сигнала «Y»,
идущего с дистанционного устройства. Тип сигнала можно выбрать
среди следующих стандартов: 0 – 1В-, 0 – 10В-, 2 – 10В-, 0 – 20мА, 4 – 20
мА, 0 – 135 Ом, 135 – 1000 Ом (installer menu > regulation type > signal
type (меню настроек > тип управления > тип сигнала)).
Весь диапазон обозначается как пропорциональный диапазон.
Максимальная производительность увлажнителя, соответствующая
максимальному значению внешнего сигнала может быть задана от
20% до 100% от номинального значения увлажнителя (окно «SET» >
Max. Prod).
В увлажнителях с двумя цилиндрами в «последовательном» режиме
работы модуляция может быть задана между 10 и 100% (при
«параллельной» работе она остается в пределах 20 и 100%).
Минимальная производительность имеет гистерезис включения, hy,
который равен 5% от всего пропорционального диапазона внешнего
сигнала «Y».
14. ТЕХНИЧЕСКОЕ ПРИЛОЖЕНИЕ
Внимание: работа в «параллельном» режиме или
«последовательном» режиме доступна на моделях UE090...
UE130.
Пропорциональное управление с датчиком-
ограничителем (см. Рис. 14.а и 14.с)
См. параграф 4.3 «пропорциональное управление» с датчиком-
ограничителем, устанавливаемым, как правило, в воздуховоде
за увлажнителем. Этот тип управления используется для
снижения паропроизводительности, если относительную
влажность в воздуховоде необходимо поддерживать в пределах
пропорционального диапазона заданного для датчика-ограничителя.
Выработка пара прекращается, если относительная влажность за
увлажнителем достигает уставки ограничения %rH2.
Для того чтобы задать уставку и дифференциал для датчика-
ограничителя, проделайте следующие действия: «SET» screen> set
point limit and proportional band (установочное окно «SET» > задать
уставку ограничения и пропорциональный диапазон).
Автономное управление от датчика влажности
(см. Рис. 14.b)
Объем вырабатываемого пара зависит от показаний датчика
и увеличивается при снижении показаний относительной
влажности. Паропроизводительность достигает максимума, когда
относительная влажность ниже уставки (St) на величину по крайней
мере равную пропорциональному диапазону. Максимальную
паропроизводительность можно задать в пределах между 20 и 100%
номинального значения увлажнителя (и в пределах между 10 и 100%
в последовательном режиме работы). Для того, чтобы задать уставку
и дифференциал для основного датчика управления, выполните
следующие действия: «SET» screen > set point and proportional
band (установочное окно «SET» > уставка и пропорциональный
диапазон). У минимальной паропроизводительности есть гистерезис
включения, hy, равный 2% диапазона. Функция осушения (если
включена) активирует выходной сигнал аварийного реле, которое
может быть подключено к осушителю для полного контроля
влажности в помещении. Реле осушения включается, когда
относительная влажность, измеренная датчиком превышает уставку
(St) на определенную величину (дифференциал осуш.) + отклонение
(отклонение осуш.), и выключается, когда уровень влажности падает
ниже значения, равного отклонению.
Для того чтобы проверить, что относительная влажность, измеряемая
датчиком, находится в пределах конкретных заданных величин, в
автономном управлении можно установить два аварийных порога:
аварийный порог высокой влажности,•
аварийный порог низкой влажности.•
Как только эти пороги превышены, после запрограммированной •
задержки активируется аварийный сигнал.

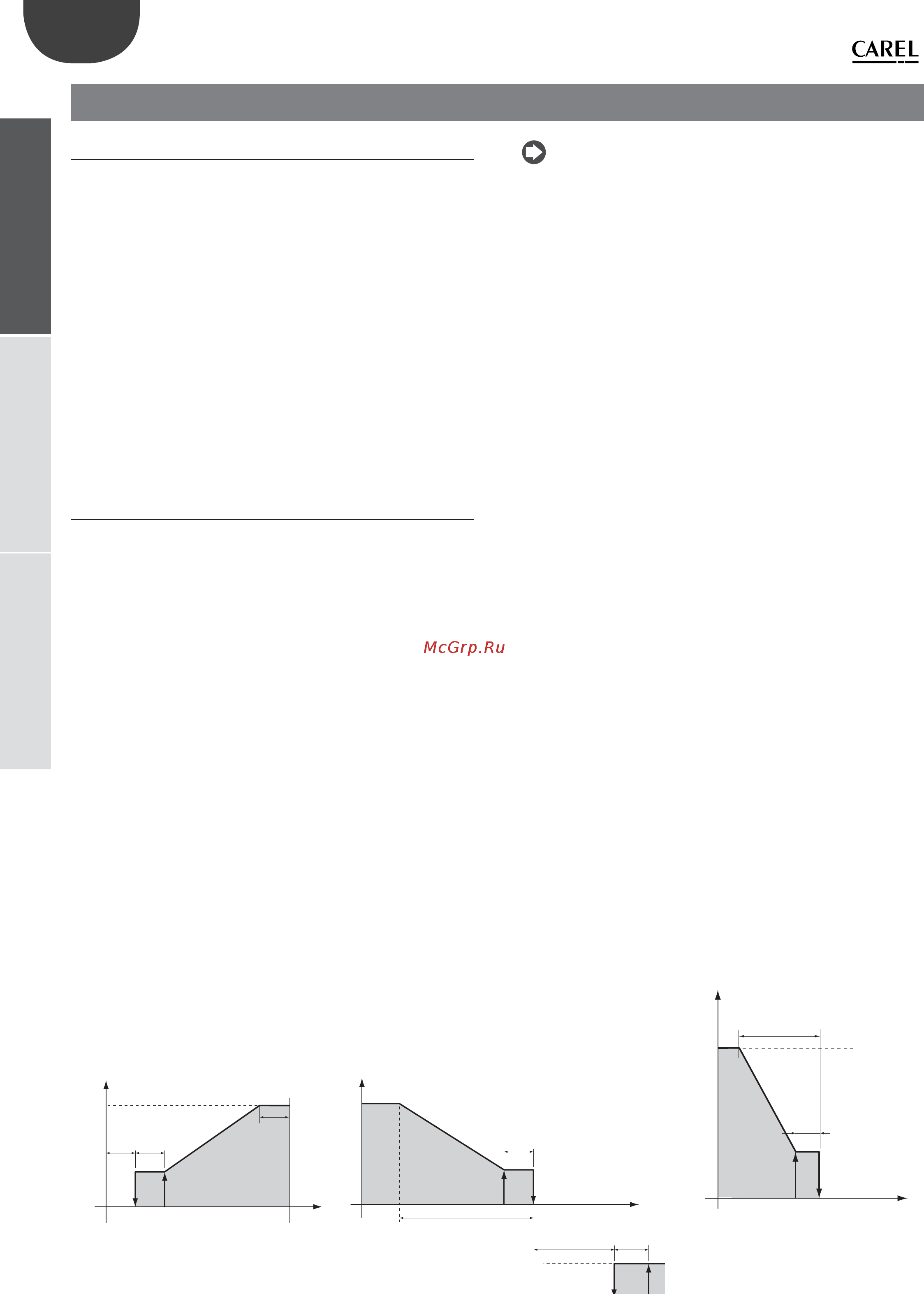

Рис. 14.a Пропорциональное управление
Рис. 14.b Управление от датчика влажности
Рис. 14.c Управление с датчиком-ограничителем
ONOFF
hy
hy
hy
Banda Proporzionale/ Proportional Band
Pmax
Pmin
Y
Produzione di vapore
Steam production
hy
Dehum. offs.
P0
Pmin
Dehum. diff.
ST
Produzione di vapore
Production of steam
OFF
DEUMIDIFICAZIONE
DEHUMIDIFICATION
attivata / activated
O
N
ON OFF
% rH
Produzione di vapore
Steam production
Banda Proporzionale/ Proportional Band
2%
Pmin
Pmax
Sonda in
mandata (% rH2)
Limit probe
(% rH2)
Banda proporzionale/Proportional Band
L set point
Limite di produzione %
Production limit %
