“UEX-PLUS” +030220625 - rel. 1.4 - 04.08.2009
монтажэксплуатациясервис

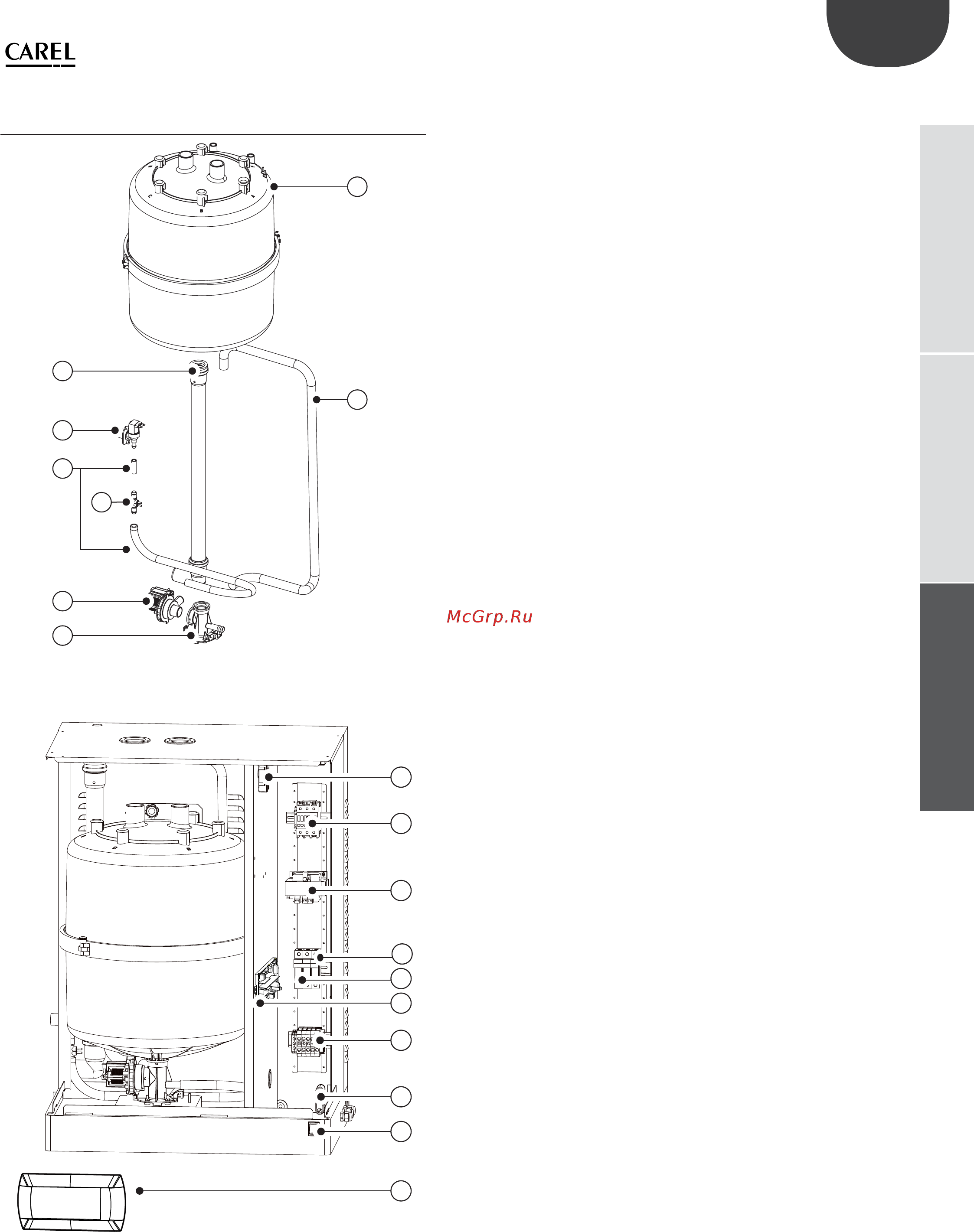

11.2 Запасные части для моделей
UE025 - UE065
8
7
1
2
5
6
3
4
Рис. 11.c
9
10
11
15
16
17
18
13
14
12
Рис. 11.d
Позиция:
1 сливной контур
2 комплект питательных соленоидных клапанов
3 комплект внутренних трубок
4 измеритель электропроводимости
5 комплект сливного насоса
6 коллектор
7 шланг сливного насоса
8 цилиндр
9 TAM (трансформатор для измерения тока)
10 контактор
11 трансформатор
12 реле управления насосом
13 держатель предохранителя
14 электронный регулятор
15 силовые контакты
16 кабельный хомут
17 реле
18 терминал с ЖК-дисплеем (смонтированный на панели
электрической секции)
