19
RUS
“UEX-PLUS” +030220625 - rel. 1.4 - 04.08.2009
монтажэксплуатациясервис

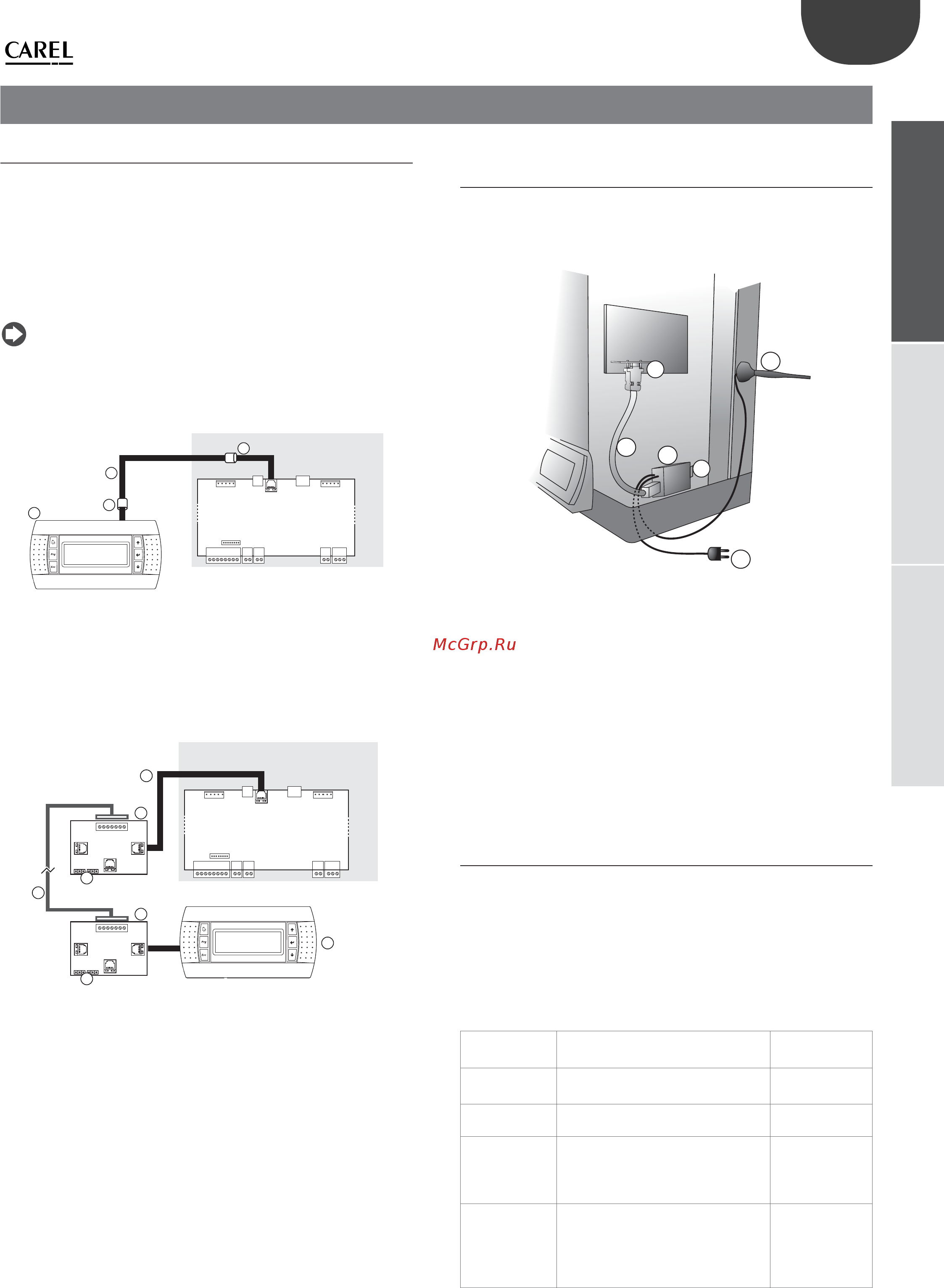

5. ДИСТАНЦИОННЫЙ ПУЛЬТ, GSMМОДЕМ И СИСТЕМА СЕТЕВОГО УПРАВЛЕНИЯ
5.1 Дистанционный пульт с дисплеем
Пульт может быть отсоединен от увлажнителя и перемещен в другое
место.
В зависимости от расстояния, необходимо следующее:
до 50 метров: 6-проводный телефонный кабель и два фильтра EMC •
(код 0907858AXX) (см. Рис.5.а);
до 200 метров: две платы Carel TCONN6J000, 6-проводный •
телефонный кабель и экранированный кабель AWG20-22 с 3
витыми парами (для соединения двух клемм, см. Рис.5.b).
Внимание: для того чтобы закрыть пустующее место,
оставленное на увлажнителе от терминала с дисплеем,
используйте планку (код HCTREW0000).
Дистанционное подключение пульта максимум до 50 м.
J18
humiSteam
3
2
1
2
Рис. 5.a
Позиция:
1 телефонный кабель (до 50 м)
2 фильтры EMC (код 0907858AXX) для установки на концах
телефонного кабеля
3 дистанционный терминал с дисплеем
Дистанционное подключение терминала до 200 м.
J18
humiSteam
4
2
2
A
J14
1 2 3 1 2 3
J15
B
C
SC
A
J14
1 2 3 1 2 3
J15
B
C
SC
5
3
3
1
Рис. 5.b
Позиция:
1 телефонный кабель (расстояние до 0,8 м);
2 плата Carel TCONN6J000
3 штыревые разъемы J14 и J15 в позиции 1 – 2 (электропитание,
доступное на телефонных разъемах A, B и C и разъеме SC)
4 экранированный кабель WG20-22 с 3 скрученными парами,
позволяющий переместить терминал на удаление до 200 м.
Подключение к плате TCONN6J00
контакт SC функция
0 ЗЕМЛЯ (экран)
1 +VRL
2 GND (земля)
3 RX/TX-
4 RX/TX+
5 GND (земля)
6 +VRL
5 дистанционный терминал с дисплеем
5.2 Подключение по сети GSM
(отправка SMS-сообщений)
В параметрах увлажнителя можно настроить функции отправки SMS
сообщений, оповещающих об аварийных сигналах и сбоях в работе
увлажнителя – см. menu installer > supervisor > GSM pro–col (настройка
меню > диспетчер > GSM протокол)).
humiSteam
J19
1
2c
3
MODEM
2a
2d
2b
Рис. 5.c (внутри увлажнителя, электрическая секция)
Позиция:
1 электронная плата PCOI00MDM0 (для подключения к разъему J19 на
плате увлажнителя)
2 в состав комплекта Carel GSM PLW0PGSM00 входят:
2.a модем,
2.b антенна (с магнитным сердечником),
2.c серийный кабель,
2.d электропитание
3 в модем необходимо вставить SIM-карту. Убедитесь, что пароль
доступа (PIN-код) не активирован.
5.3 Система сетевого управления (J19)
Увлажнитель оснащен платой последовательного интерфейса:
PCOS004850 (для обмена данными по протоколам Carel, Modbus®, •
Winload)
Помимо указанного варианта, увлажнитель может быть подключен
к системе диспетчеризации через адаптеры последовательных
интерфейсов RS232 или FTT10 LON с использованием опциональных
плат расширения, приведенных в таблице.
Опциональная
плата
Описание Поддерживаемые
протоколы
PCO1000WB0 Поддерживает BACnet 8802.3
Ethernet, BACnet/IP
BACnet™
PCO1000BA0 Поддерживает BACnet MS/TP по
RS485
BACnet™
PCO100MDM0 Используется для прямого
подключения контроллеров к
внешней сети через модем по
интерфейсу RS232
CAREL для
удаленного
подключения
PCO10000F0 Используется для прямого
подключения контроллеров
к сети FTT10 LON. Требует
предварительного
программирования62
LON-Echelon®
Табл. 5.a
Также возможно подключение к системам, использующим
протокол TREND с помощью платы сопряжения, поставляемой
непосредственно TREND.
