14
RUS
“UEX-PLUS” +030220625 - rel. 1.4 - 04.08.2009
монтажэксплуатациясервис
3.4 Паровые трубки
используйте трубки Carel (максимальная длина 4 м, см. «Модели •
паровых шлангов», стр. 46). Жесткие трубы могут лопнуть и
привести к утечкам;
не допускайте образования карманов или ловушек скопления
•
конденсата;
не допускайте закупорки шланга из-за его резкого перегиба или •
закручивания;
при помощи металлических хомутов плотно закрепите конец •
шланга на патрубках увлажнителя и парораспределителя, чтобы он
не выскочил при высокой температуре.
3.5 Трубка отвода конденсата
В ходе работы увлажнителя некоторое количество пара может
конденсироваться, что приводит к снижению производительности и
возникновению шума (клокотания).
Для слива скопившего конденсата подсоедините дренажный шланг
с ловушкой под минимальным углом 5° к увлажнителю (см. Рис.3.d).
Шланги слива конденсата CAREL: код 312353APG (для форсунок и
вентиляторного парораспределителя).
Внимание:
Внимание: перед запуском увлажнителя ловушка в шланге
слива конденсата должна быть наполнена водой.

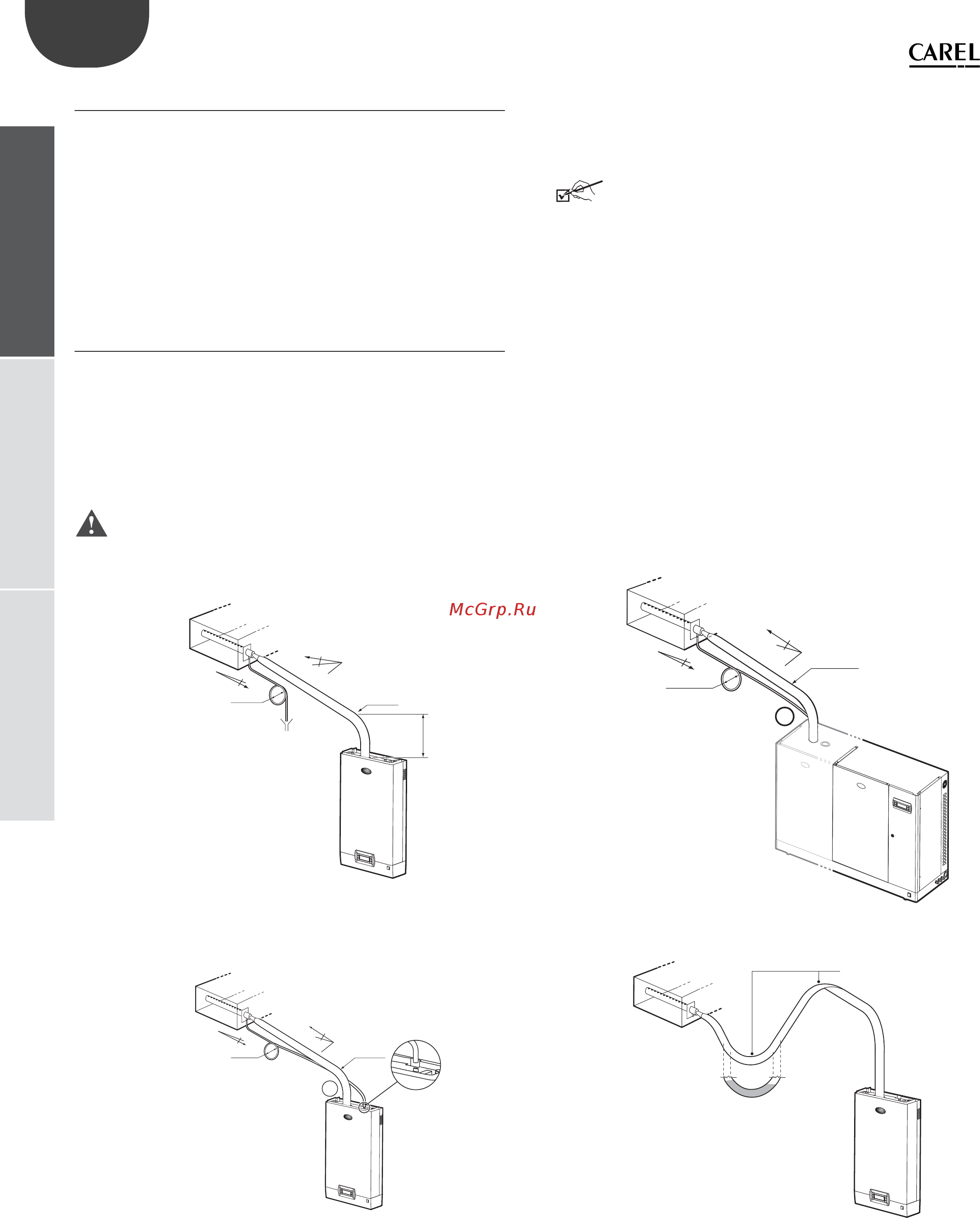

Примеры правильного и неправильного монтажа парового шланга и
шланга слива конденсата:
Последние проверки
Паропроводы направлены вверх, а распределитель имеет
минимальный угол наклона 2° вверх (см. Рис.3.с);
концы шланга закреплены на патрубках при помощи металлических
хомутов;
достаточный радиус изгиба трубок (радиус > 300 мм/11,8”) во
избежание перегибов и закупориваний;
отсутствие в паропроводах карманов и ловушек для образования
конденсата;
прокладка шлангов для подачи пара и отвода конденсата
выполнена в соответствии с правилами, описанными в данной
главе (см. Рис.3.d);
длина паропровода не превышает 4 м;
угол наклона паропровода достаточен для обеспечения
правильного слива конденсата (>20° для верхней части, >5° для
нижней части);
угол наклона паропровода в любой точке составляет не менее 5°;
конденсатный шланг всегда располагается ниже и имеет ловушку
(заполненную водой еще перед запуском агрегата) во избежание
выхода пара.
ДА
>5°
D> 200mm
>5°
R> 300mm
Hb 2m
ДА
>20°
>5°
D>200mm
R>300mm
1
Все модели UE Модели UE001 – UE025
1. подключение к питательному баку
ДА
>20°
>5°
D>200mm
R>300mm
1
НЕТ
NO
Модели UE25 – UE130
1. протяните шланг внутри увлажнителя к нижнему
поддону.
Все модели UE
Рис. 3.d
