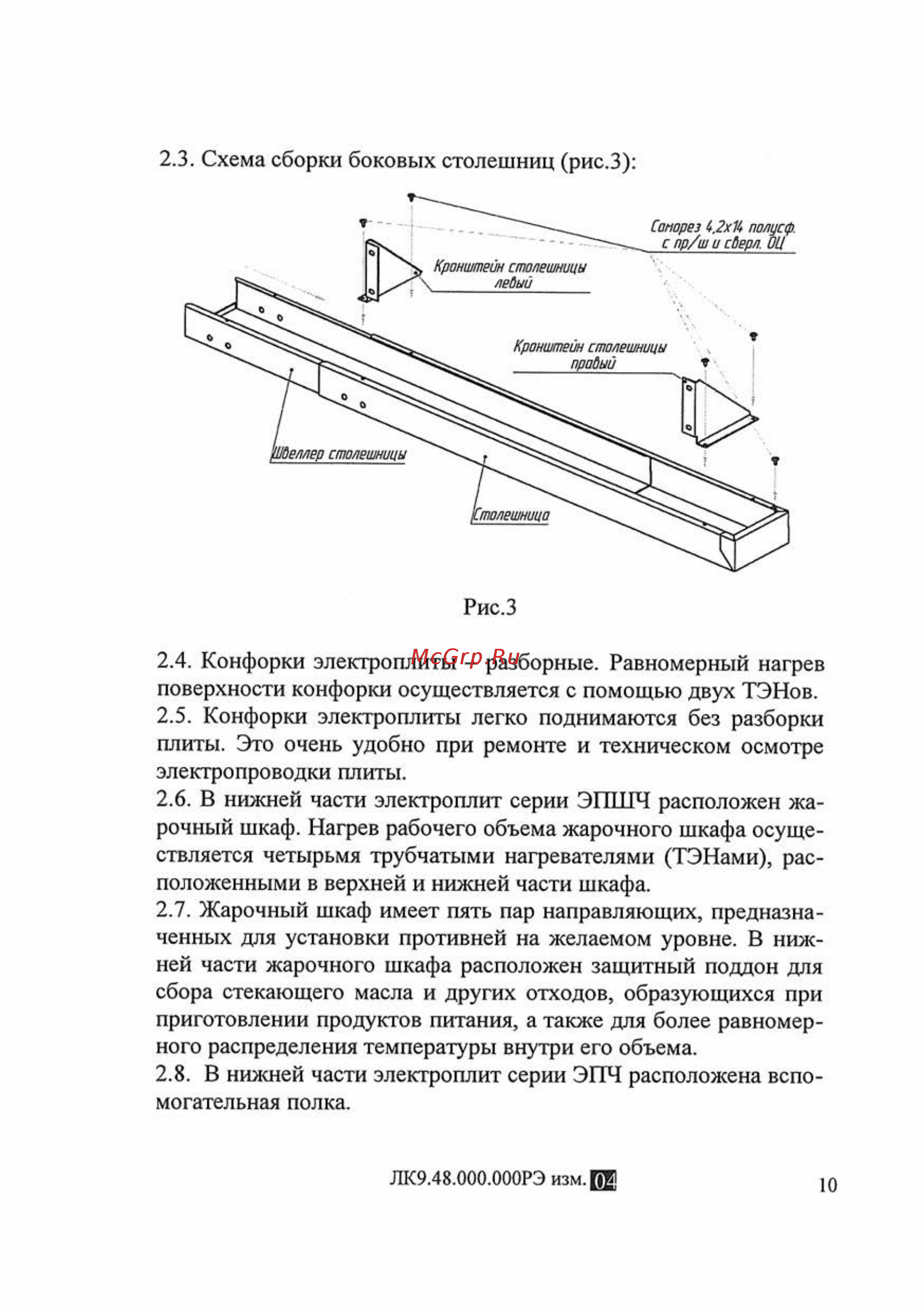

2 3 Схема сборки боковых столешниц рис З 2 4 Конфорки электроплиты разборные Равномерный нагрев поверхности конфорки осуществляется с помощью двух ТЭНов 2 5 Конфорки электроплиты легко поднимаются без разборки плиты Это очень удобно при ремонте и техническом осмотре электропроводки плиты 2 6 В нижней части электроплит серии ЭПШЧ расположен жа рочный шкаф Нагрев рабочего объема жарочного шкафа осуще ствляется четырьмя трубчатыми нагревателями ТЭНами рас положенными в верхней и нижней части шкафа 2 7 Жарочный шкаф имеет пять пар направляющих предназна ченных для установки противней на желаемом уровне В ниж ней части жарочного шкафа расположен защитный поддон для сбора стекающего масла и других отходов образующихся при приготовлении продуктов питания а также для более равномер ного распределения температуры внутри его объема 2 8 В нижней части электроплит серии ЭПЧ расположена вспо могательная полка ЛК9 48 000 000РЭ изм И 10
