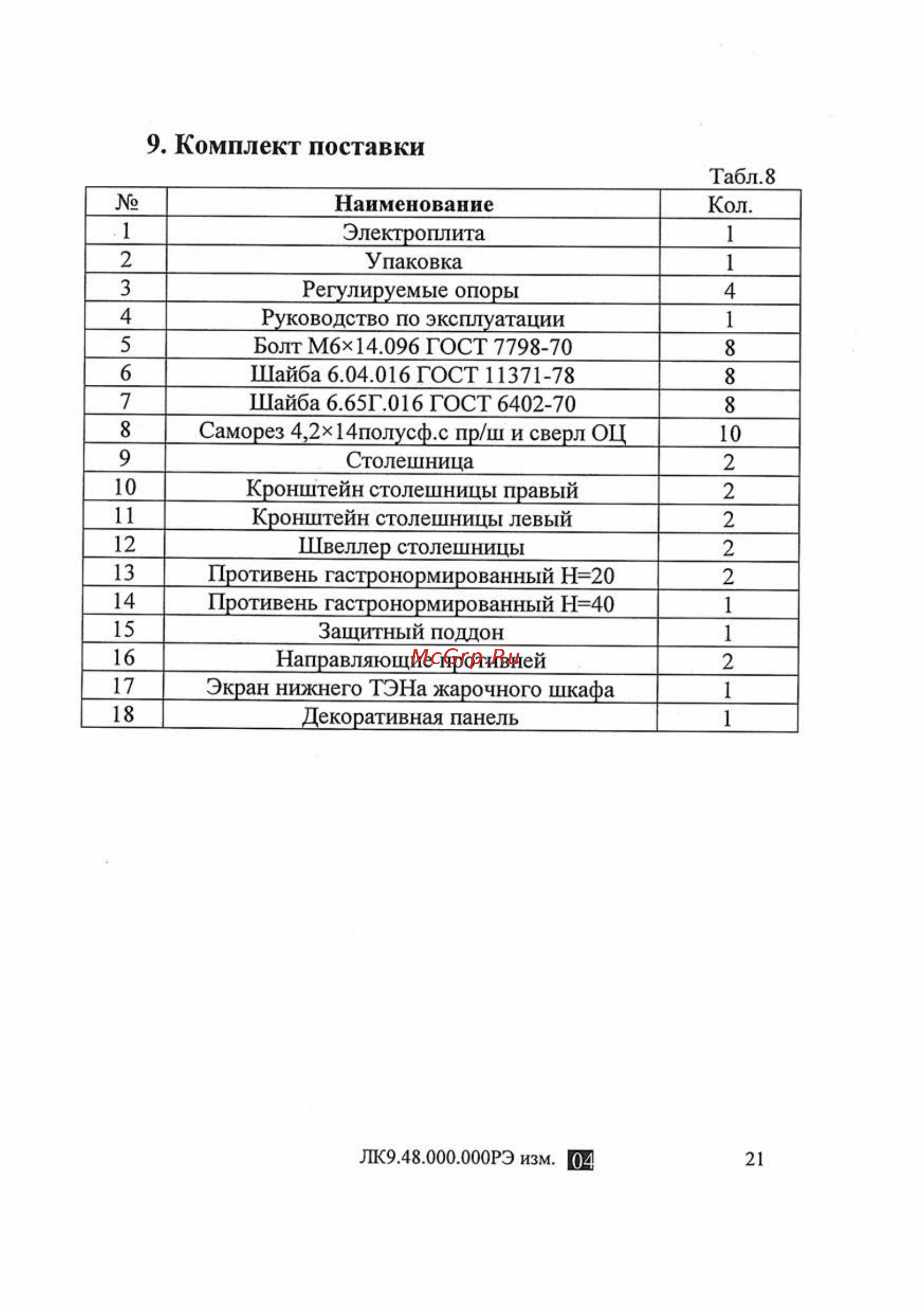

9 Комплект поставки 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 Табл 8 Наименование Кол Электроплита 1 Упаковка 1 Регулируемые опоры 4 Руководство по эксплуатации 1 Болт Мб 14 096 ГОСТ 7798 70 8 Шайба 6 04 016 ГОСТ 11371 78 8 Шайба 6 65Г 016 ГОСТ 6402 70 8 Саморез 4 2 14полусф с пр ш и сверл ОЦ 10 Столешница 2 Кронштейн столешницы правый 2 Кронштейн столешницы левый 2 Швеллер столешницы 2 Противень гастронормированный Н 20 2 Противень гастронормированный Н 40 1 Защитный поддон 1 Направляющие противней 2 Экран нижнего ТЭНа жарочного шкафа 1 ____________ Декоративная панель_____________1 ЛК9 48 0О0 0ООРЭ изм ЦЕ 21
