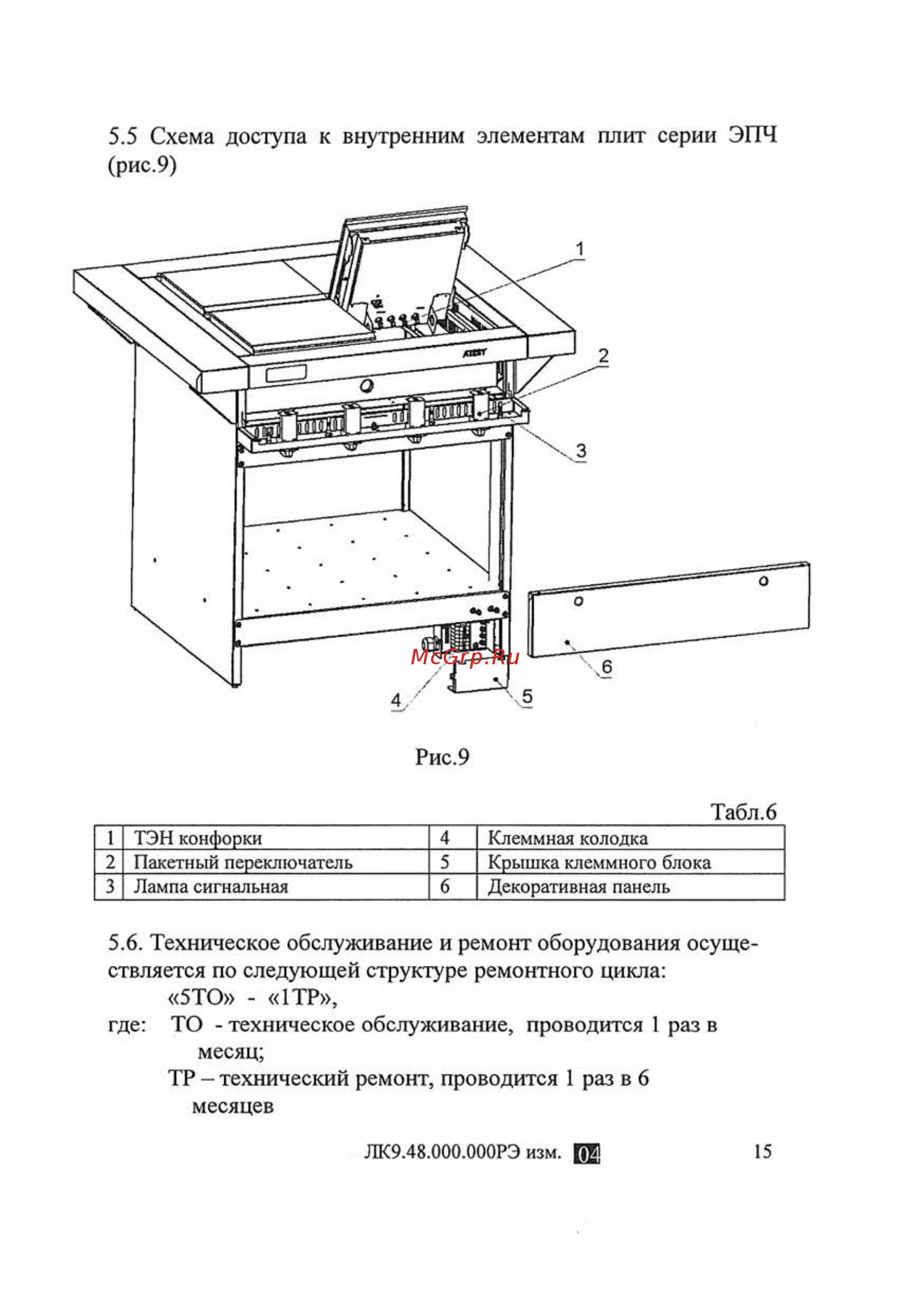

5 5 Схема доступа к внутренним элементам плит серии ЭПЧ рис 9 Табл 6 1 ТЭН конфорки 2 Пакетный переключатель 3 Лампа сигнальная 4 5 6 Клеммная колодка Крышка клеммного блока Декоративная панель 5 6 Техническое обслуживание и ремонт оборудования осуще ствляется по следующей структуре ремонтного цикла 5ТО 1ТР где ТО техническое обслуживание проводится 1 раз в месяц ТР технический ремонт проводится 1 раз в 6 месяцев ЛК9 48 000 000РЭ изм ЕЕ 15
