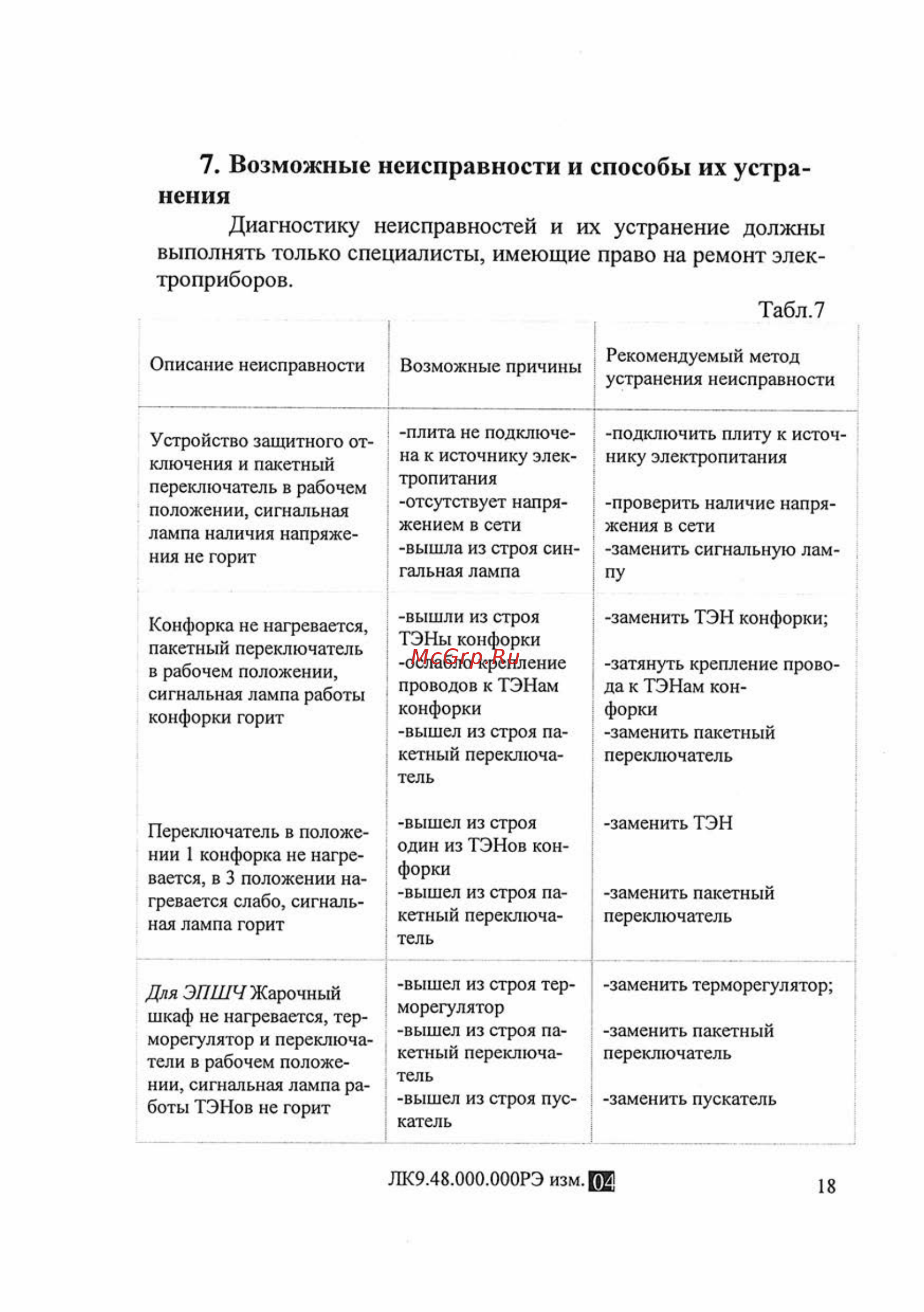

7 Возможные неисправности и способы их устра нения Диагностику неисправностей и их устранение должны выполнять только специалисты имеющие право на ремонт элек троприборов Табл 7 Описание неисправности Возможные причины Устройство защитного от ключения и пакетный переключатель в рабочем положении сигнальная лампа наличия напряже ния не горит плита не подключе на к источнику элек тропитания отсутствует напря жением в сети вышла из строя сингальная лампа Конфорка не нагревается пакетный переключатель в рабочем положении сигнальная лампа работы конфорки горит вышли из строя ТЭНы конфорки ослабло крепление проводов к ТЭНам конфорки вышел из строя па кетный переключа тель Рекомендуемый метод устранения неисправности подключить плиту к источ нику электропитания проверить наличие напря жения в сети заменить сигнальную лам пу заменить ТЭН конфорки затянуть крепление прово да к ТЭНам кон форки заменить пакетный переключатель Переключатель в положе нии 1 конфорка не нагре вается в 3 положении на гревается слабо сигналь ная лампа горит вышел из строя один из ТЭНов кон форки вышел из строя па кетный переключа тель заменить ТЭН Для ЭПШЧ Жарочный шкаф не нагревается тер морегулятор и переключа тели в рабочем положе нии сигнальная лампа ра боты ТЭНов не горит вышел из строя тер морегулятор вышел из строя па кетный переключа тель вышел из строя пус катель заменить терморегулятор ЛК9 48 000 000РЭ изм ЩЯ заменить пакетный переключатель заменить пакетный переключатель заменить пускатель 18
