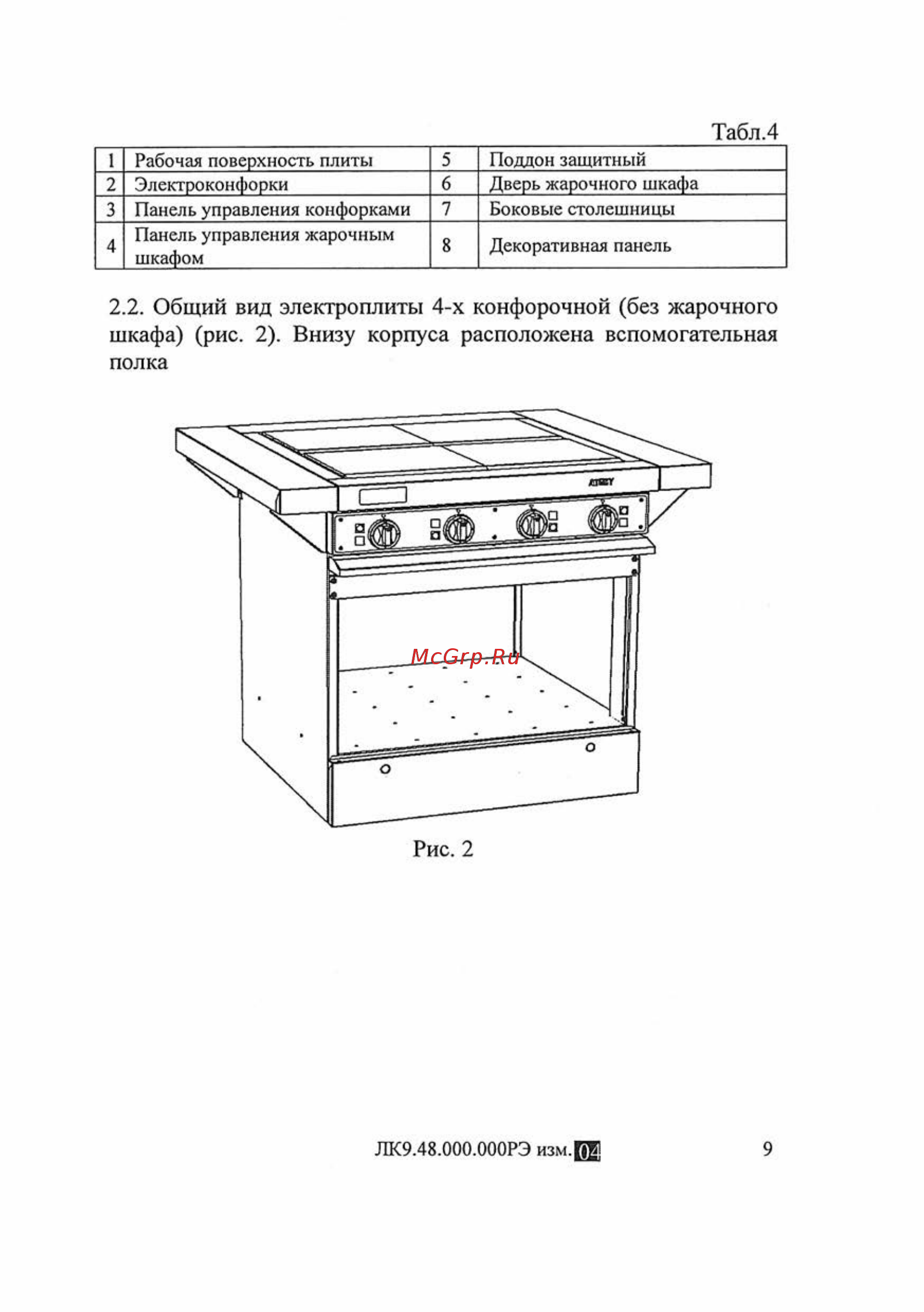

Табл 4 1 Рабочая поверхность плиты 2 Электроконфорки 3 Панель управления конфорками Панель управления жарочным 4 шкафом 5 6 7 Поддон защитный Дверь жарочного шкафа Боковые столешницы 8 Декоративная панель 2 2 Общий вид электроплиты 4 х конфорочной без жарочного шкафа рис 2 Внизу корпуса расположена вспомогательная полка Рис 2 ЛК9 48 000 000РЭ изм Е 9
