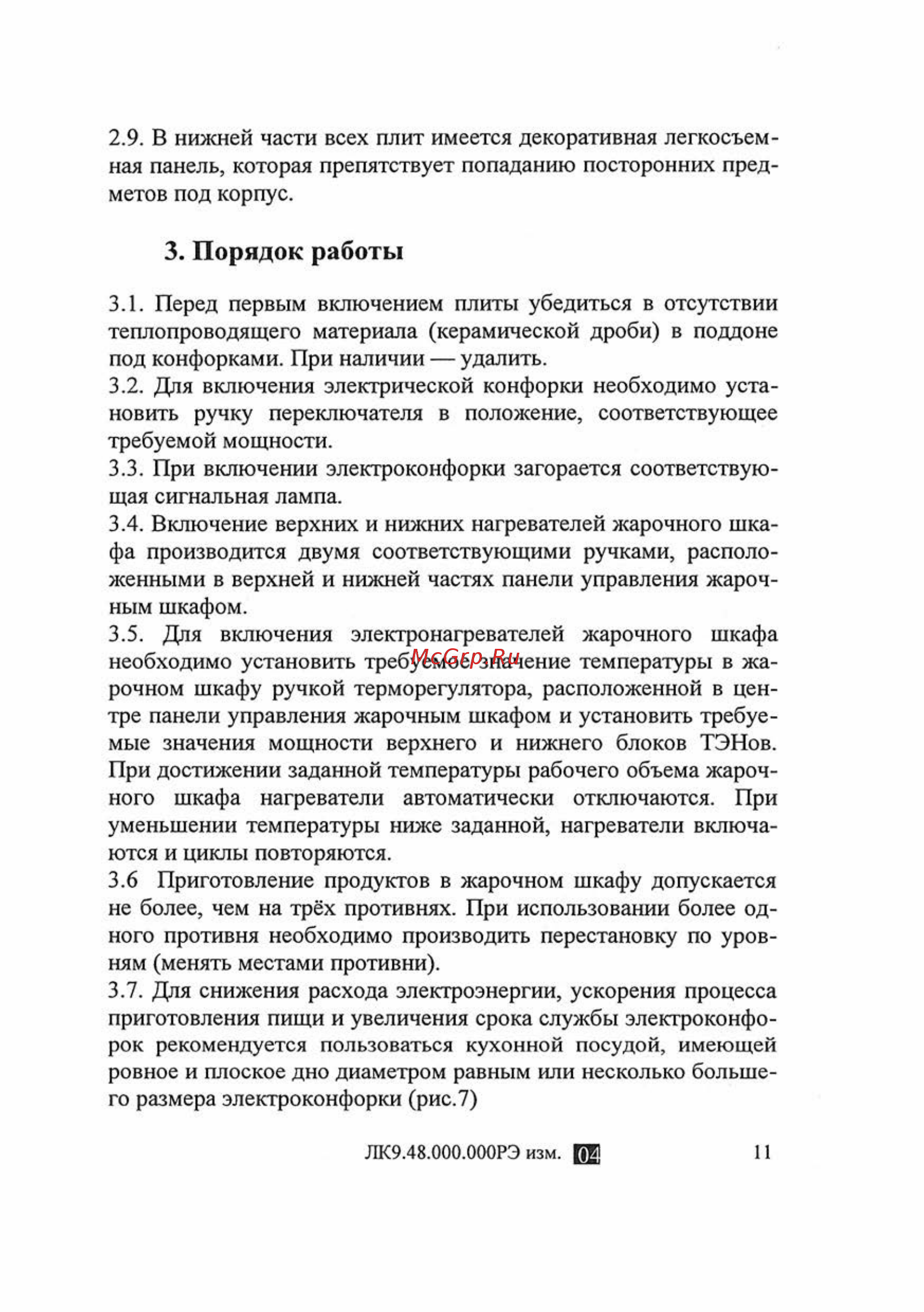

2 9 В нижней части всех плит имеется декоративная легкосъем ная панель которая препятствует попаданию посторонних пред метов под корпус 3 Порядок работы 3 1 Перед первым включением плиты убедиться в отсутствии теплопроводящего материала керамической дроби в поддоне под конфорками При наличии удалить 3 2 Для включения электрической конфорки необходимо уста новить ручку переключателя в положение соответствующее требуемой мощности 3 3 При включении электроконфорки загорается соответствую щая сигнальная лампа 3 4 Включение верхних и нижних нагревателей жарочного шка фа производится двумя соответствующими ручками располо женными в верхней и нижней частях панели управления жароч ным шкафом 3 5 Для включения электронагревателей жарочного шкафа необходимо установить требуемое значение температуры в жа рочном шкафу ручкой терморегулятора расположенной в цен тре панели управления жарочным шкафом и установить требуе мые значения мощности верхнего и нижнего блоков ТЭНов При достижении заданной температуры рабочего объема жароч ного шкафа нагреватели автоматически отключаются При уменьшении температуры ниже заданной нагреватели включа ются и циклы повторяются 3 6 Приготовление продуктов в жарочном шкафу допускается не более чем на трёх противнях При использовании более од ного противня необходимо производить перестановку по уров ням менять местами противни 3 7 Для снижения расхода электроэнергии ускорения процесса приготовления пищи и увеличения срока службы электроконфо рок рекомендуется пользоваться кухонной посудой имеющей ровное и плоское дно диаметром равным или несколько больше го размера электроконфорки рис 7 ЛК9 48 000 000РЭ изм ЕЕ 11
