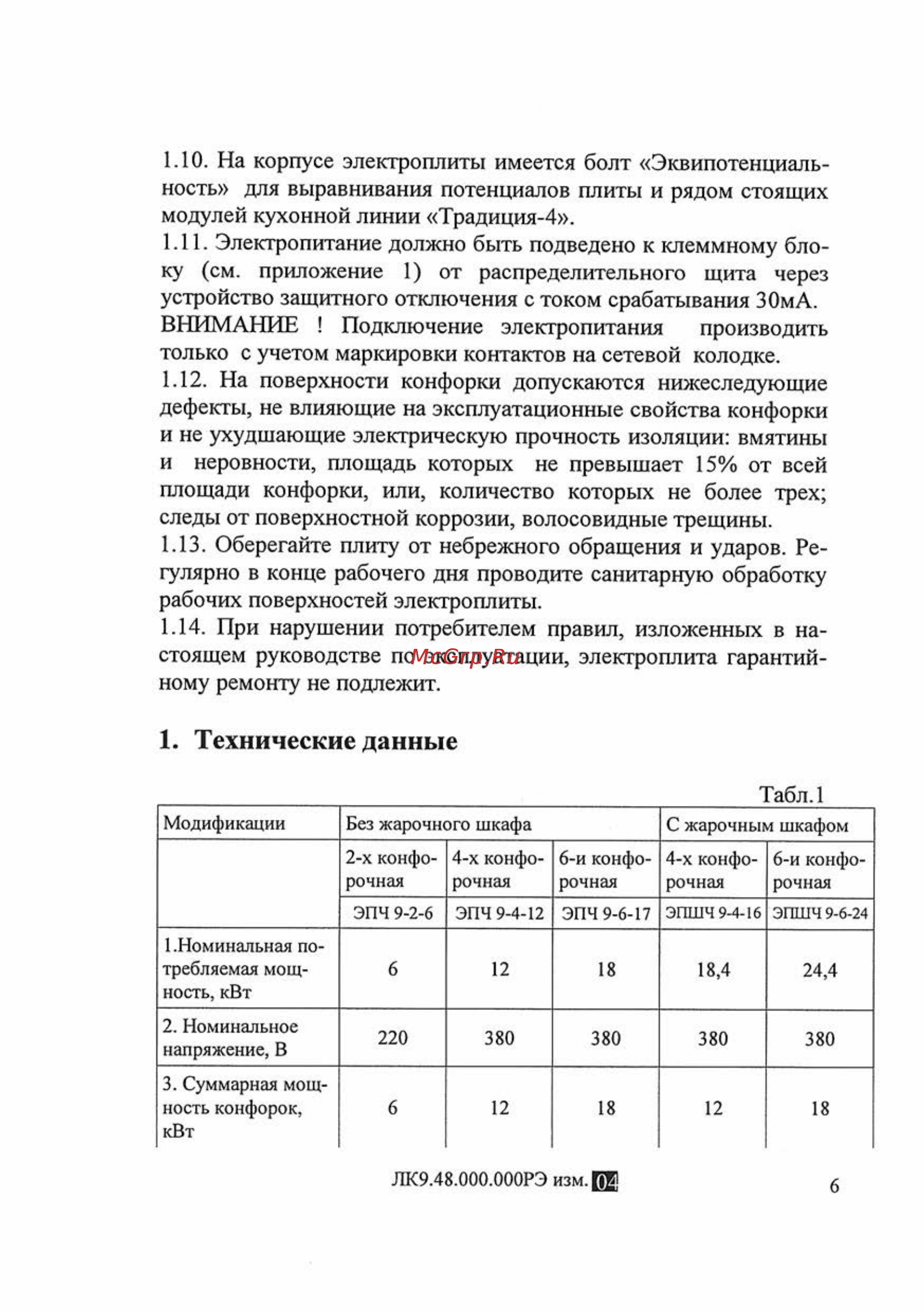

1 10 На корпусе электроплиты имеется болт Эквипотенциаль ность для выравнивания потенциалов плиты и рядом стоящих модулей кухонной линии Традиция 4 1 11 Электропитание должно быть подведено к клеммному бло ку см приложение 1 от распределительного щита через устройство защитного отключения с током срабатывания ЗОмА ВНИМАНИЕ Подключение электропитания производить только с учетом маркировки контактов на сетевой колодке 1 12 На поверхности конфорки допускаются нижеследующие дефекты не влияющие на эксплуатационные свойства конфорки и не ухудшающие электрическую прочность изоляции вмятины и неровности площадь которых не превышает 15 от всей площади конфорки или количество которых не более трех следы от поверхностной коррозии волосовидные трещины 1 13 Оберегайте плиту от небрежного обращения и ударов Ре гулярно в конце рабочего дня проводите санитарную обработку рабочих поверхностей электроплиты 1 14 При нарушении потребителем правил изложенных в на стоящем руководстве по эксплуатации электроплита гарантий ному ремонту не подлежит 1 Технические данные Табл 1 Модификации Без жарочного шкафа 2 х конфо рочная 1 Номинальная по требляемая мощ ность кВт 2 Номинальное напряжение В 3 Суммарная мощ ность конфорок кВт С жарочным шкафом 4 х конфо рочная 6 и конфо рочная ЭПЧ 9 2 6 ЭПЧ 9 4 12 ЭПЧ 9 6 17 ЭПШЧ 9 4 16 ЭПШЧ 9 6 24 6 12 18 18 4 24 4 220 380 380 380 380 6 12 18 12 18 ЛК9 48 000 000РЭ изм Щ 4 х конфо рочная 6 и конфо рочная 6
