Содержание

• Ате8у 1
• Ене 1
• Кухонная линия традиция 4 1
• Руководство по эксплуатации 1
• Серия 900 1
• Благодарим вас за покупку нашего изделия 3
• Кухонная линия традиция 4 серия 900 3
• Мы уверены что вы не зря потратили деньги 3
• Техническое описание 3
• Электрическая плита 3
• Кухонной линии 5
• Общие указания 5
• Руководство по эксплуатации электроплиты 5
• Традиция 4 серии 900 5
• На корпусе электроплиты имеется болт эквипотенциаль ность для выравнивания потенциалов плиты и рядом стоящих модулей кухонной линии традиция 4 1 1 электропитание должно быть подведено к клеммному бло ку см приложение 1 от распределительного щита через 6
• Табл 6
• Технические данные 6
• Только с учетом маркировки контактов на сетевой колодке 1 2 на поверхности конфорки допускаются нижеследующие дефекты не влияющие на эксплуатационные свойства конфорки и не ухудшающие электрическую прочность изоляции вмятины и неровности площадь которых не превышает 15 от всей площади конфорки или количество которых не более трех следы от поверхностной коррозии волосовидные трещины 1 3 оберегайте плиту от небрежного обращения и ударов ре гулярно в конце рабочего дня проводите санитарную обработку рабочих поверхностей электроплиты 1 4 при нарушении потребителем правил изложенных в на стоящем руководстве по эксплуатации электроплита гарантий ному ремонту не подлежит 6
• Устройство защитного отключения с током срабатывания зома внимание подключение электропитания производить 6
• Мощностные режимы работы жарочного шкафа 8
• Мощностные режимы работы электроконфорки 8
• Общий вид электроплиты с жарочным шкафом рис 1 8
• Размер с установленными боковыми столешницами 8
• Рис 8
• Табл 8
• Табл з 8
• Устройство электроплиты 8
• Общий вид электроплиты 4 х конфорочной без жарочного шкафа рис 2 внизу корпуса расположена вспомогательная полка 9
• Рис 2 9
• Табл 9
• Порядок работы 11
• Требования по технике безопасности и пожарной безопасности 12
• Техническое обслуживание 13
• Но и на состояние пола вокруг нее т к наличие жидкости или жира на полу это путь к травматизму 14
• Обращайте внимание не только на чистоту электроплиты 14
• Рис 8 14
• Схема доступа к внутренним элементам плит серии опп 14 рис 8 14
• Табл 14
• 5то 1тр 15
• Где то техническое обслуживание проводится 1 раз в 15
• Месяц 15
• Месяцев 15
• Схема доступа к внутренним элементам плит серии эпч рис 15
• Табл 15
• Техническое обслуживание и ремонт оборудования осуще ствляется по следующей структуре ремонтного цикла 15
• Тр технический ремонт проводится 1 раз в 6 15
• А к т 17
• Акт о запуске оборудования в эксплуатацию 17
• Возможные неисправности и способы их устра 18
• Выполнять только специалисты имеющие право на ремонт элек троприборов 18
• Диагностику неисправностей и их устранение должны 18
• Нения 18
• Табл 18
• Гарантийные обязательства 19
• Не производился не санкционированный ремонт 8 гарантийный срок хранения 6 месяцев со дня выпуска 8 в течение гарантийного срока предприятие атеси 19
• Предприятие атеси гарантирует нормальную работу 19
• Производит гарантийный ремонт а после окончания гарантий 19
• Ских повреждений 19
• Электроплит кухонной линии традиция 4 серии 900 в тече ние 12 месяцев со дня продажи при условии соблюдения правил пользования изложенных в настоящем руководстве 8 гарантии не распространяются на изделия вышедшие из строя по вине потребителя в результате несоблюдения требова ний изложенных в руководстве по эксплуатации 8 обмен и возврат изделия надлежащего качества осуще ствляется в течение 15 дней со дня приобретения только при соблюдении следующих требований наличие руководства по эксплуатации на данное изделие наличие платежного документа наличие заводской упаковки изделие должно иметь чистый внешний вид без механиче 19
• 495 995 95 99 20
• Комплект поставки 21
• Избелие 22
• Х1 х2 22
• Приложение 2 схема электрическая принципиальная плиты эпч 9 2 6 23
• Рис 11 23
• Схема подвода электропитания плиты эпч 9 2 6 24
• Xi х5 25
• Избелие 25
• Збоз наименование кол поимечание 26
• Лк9 8 00 00рэ изм пе 26 26
• Приложение 4 схема электрическая принципиальная плиты эпч 9 4 12 26
• Рис 13 26
• Схема подвода электропитания плиты эпч 9 4 12 27
• Лк9 8 00 00рэ изм пе 30 30
• Рис 16 30
• Схема подвода электропитания плиты эпч 9 6 17 30
• Х1 х 30
• Эбоз наименование кол 11оимечание 30
• Изделие 31
• Лк9 8 00 00рэ изм be 33 33
• Обоз наименование кол примечание 33
• Плита 4 х конфорочная с жарочным шкафом эпшч 9 4 16 33
• Рис 19 33
• Схема подвода электропитания плиты эпшч 9 4 16 33
• Лк9 8 00 00рэ изм щ 36 36
• Обоз наименоьание кол поимечание 36
• Подвод электропитание 3 n pe 380в 50 гц 24 квт 36
• Рис 2 36
• Схема подвода электропитания плиты эпшч 9 6 24 36
• Для заметок 38
• Для заметок 39
• Ю сведения о приемке 40

Похожие устройства

• ATESY ЭПЧ-9-6-18-05 Руководство по техническому обслуживанию и ремонту
• ATESY ЭПЧ-9-6-18-05 Декларация о соответствии
• ATESY ЭПЧ-9-6-18-05 Декларация о соответствии
• ATESY ЭПШЧ-9-6-24-05 Инструкция по эксплуатации
• ATESY ЭПШЧ-9-6-24-05 Руководство по техническому обслуживанию и ремонту
• ATESY ЭПШЧ-9-6-24-05 Декларация о соответствии
• ATESY ЭПШЧ-9-6-24-05 Декларация о соответствии
• ATESY ТМ-100 Инструкция по эксплуатации
• ATESY ТМ-100 Декларация о соответствии
• ATESY ТМ-100 Декларация о соответствии
• ATESY СТ-3/1500/600 с ящиками Инструкция по эксплуатации
• ATESY СТ-2/1200/700 купе Инструкция по эксплуатации
• ATESY для МОК-300А Инструкция по эксплуатации
• ATESY для МОК-300А Справка об отсутствии требования обязательной сертификации
• ATESY ПКТ-1200-Э Инструкция по эксплуатации
• ATESY ПКТ-1200-Э Сертификат
• ATESY ПКТ-1200-Э Декларация о соответствии ЕЭС
• ATESY ПКТ-1200-Э Декларация о соответствии
• ATESY ПКТ-900-Э Инструкция по эксплуатации
• ATESY ПКТ-900-Э Сертификат

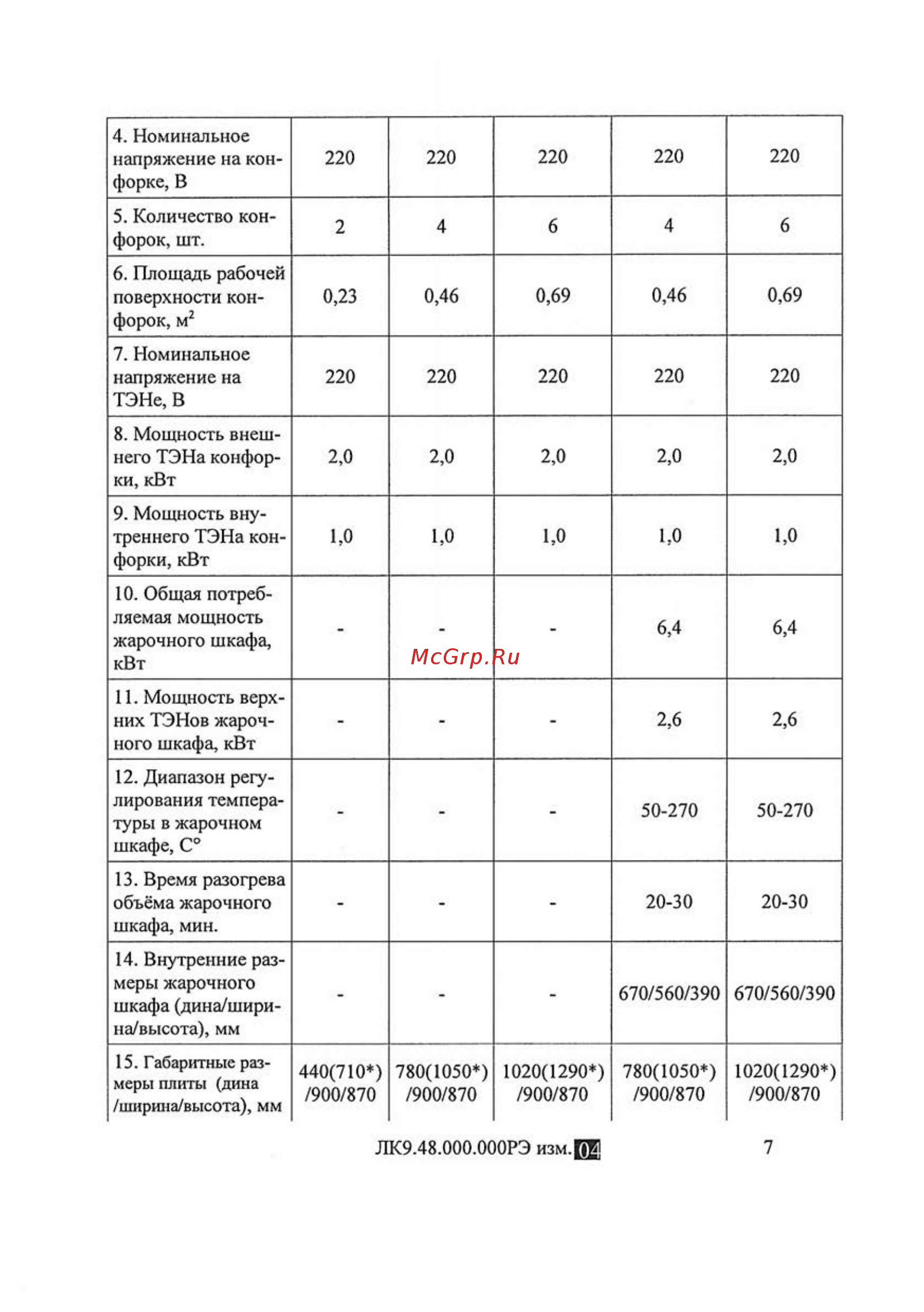

4 Номинальное напряжение на кон форке В 220 220 220 220 220 5 Количество кон форок шт 2 4 6 4 6 6 Площадь рабочей поверхности кон форок м2 0 23 0 46 0 69 0 46 0 69 7 Номинальное напряжение на ТЭНе В 220 220 220 220 220 8 Мощность внеш него ТЭНа конфор ки кВт 2 0 2 0 2 0 2 0 2 0 9 Мощность вну треннего ТЭНа кон форки кВт 1 0 1 0 1 0 1 0 1 0 10 Общая потреб ляемая мощность жарочного шкафа кВт 6 4 6 4 11 Мощность верх них ТЭНов жароч ного шкафа кВт 2 6 2 6 12 Диапазон регу лирования темпера туры в жарочном шкафе С 50 270 50 270 13 Время разогрева объёма жарочного шкафа мин 20 30 20 30 14 Внутренние раз меры жарочного шкафа дина ширина высота мм 670 560 390 670 560 390 15 Габаритные раз меры плиты дина ширина высота мм 440 710 900 870 780 1050 900 870 1020 1290 900 870 780 1050 900 870 1020 1290 900 870 ЛК9 48 000 000РЭ изм ПВ 7
