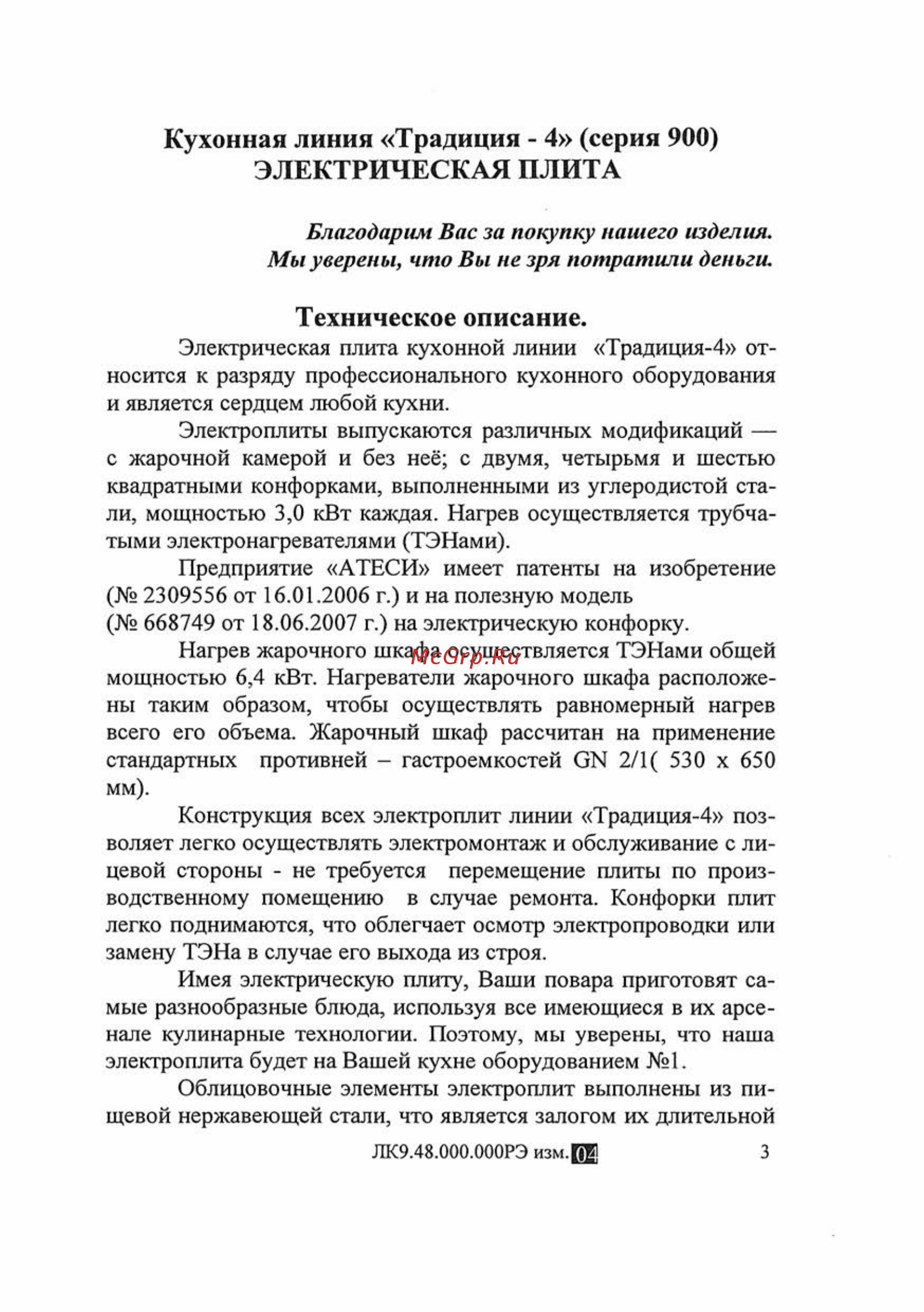

Кухонная линия Традиция 4 серия 900 ЭЛЕКТРИЧЕСКАЯ ПЛИТА Благодарим Вас за покупку нашего изделия Мы уверены что Вы не зря потратили деньги Техническое описание Электрическая плита кухонной линии Традиция 4 от носится к разряду профессионального кухонного оборудования и является сердцем любой кухни Электроплиты выпускаются различных модификаций с жарочной камерой и без неё с двумя четырьмя и шестью квадратными конфорками выполненными из углеродистой ста ли мощностью 3 0 кВт каждая Нагрев осуществляется трубча тыми электронагревателями ТЭНами Предприятие АТЕСИ имеет патенты на изобретение 2309556 от 16 01 2006 г и на полезную модель 668749 от 18 06 2007 г на электрическую конфорку Нагрев жарочного шкафа осуществляется ТЭНами общей мощностью 6 4 кВт Нагреватели жарочного шкафа расположе ны таким образом чтобы осуществлять равномерный нагрев всего его объема Жарочный шкаф рассчитан на применение стандартных противней гастроемкостей GN 2 1 530 х 650 мм Конструкция всех электроплит линии Традиция 4 поз воляет легко осуществлять электромонтаж и обслуживание с ли цевой стороны не требуется перемещение плиты по произ водственному помещению в случае ремонта Конфорки плит легко поднимаются что облегчает осмотр электропроводки или замену ТЭНа в случае его выхода из строя Имея электрическую плиту Ваши повара приготовят са мые разнообразные блюда используя все имеющиеся в их арсе нале кулинарные технологии Поэтому мы уверены что наша электроплита будет на Вашей кухне оборудованием 1 Облицовочные элементы электроплит выполнены из пи щевой нержавеющей стали что является залогом их длительной ЛК9 48 000 000РЭ изм ПЕ 3
