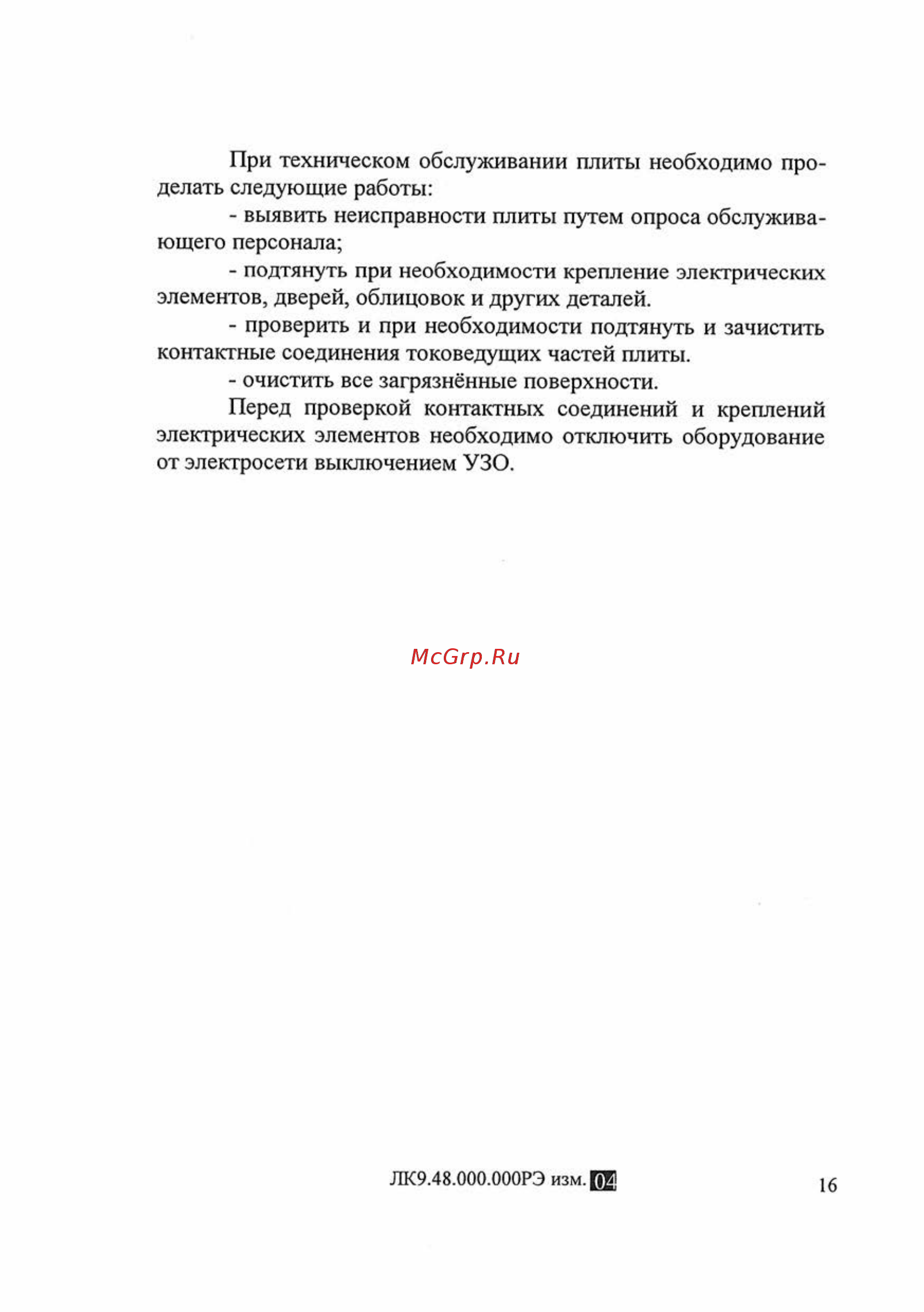

При техническом обслуживании плиты необходимо про делать следующие работы выявить неисправности плиты путем опроса обслужива ющего персонала подтянуть при необходимости крепление электрических элементов дверей облицовок и других деталей проверить и при необходимости подтянуть и зачистить контактные соединения токоведущих частей плиты очистить все загрязнённые поверхности Перед проверкой контактных соединений и креплений электрических элементов необходимо отключить оборудование от электросети выключением УЗО ЛК9 48 000 000РЭ изм ЦЕ 16
