Мониторинг двери

Дверные контакты (DC) необходимы для контроля состояния двери (мониторинг двери). С

их помощью определяется, закрыта или открыта в настоящее время дверь. При

использовании дверного контакта система может выдавать предупреждение о том, что

дверь слишком долго оставлена открытой, определять несанкционированное открывание

(взлом) двери, своевременно отключать замок.

Схема подключения

Дверной контакт может подключаться

двумя способами, в зависимости от установленного

при программировании контроллера типа линии. Использование линии с двумя

состояниями проще, однако, позволяет следить только за состоянием контактов, но не за

состоянием проводов, соединяющих контроллер и дверной контакт. Линия с 4-мя

состояниями позволяет определять не только замкнутое или разомкнутое состоянием

контактов, но и замыкание или

обрыв линии, как это делается в системах сигнализации. В

этом случае повышается уровень безопасности, обеспечиваемый системой.

Схему включения дверного контакта следует выбирать в соответствии с установкой,

выбранной при программировании контроллера.

При использовании схемы с контролем линии (подводящих проводов) необходимо

использовать два резистора (R1 и R2 на рисунке 10б). Резисторы могут быть на

минимальную мощность рассеивания (например, 0,125 Вт). Номинал резистора

R1 – 2,2 кОм, R2 – 4,7 кОм.

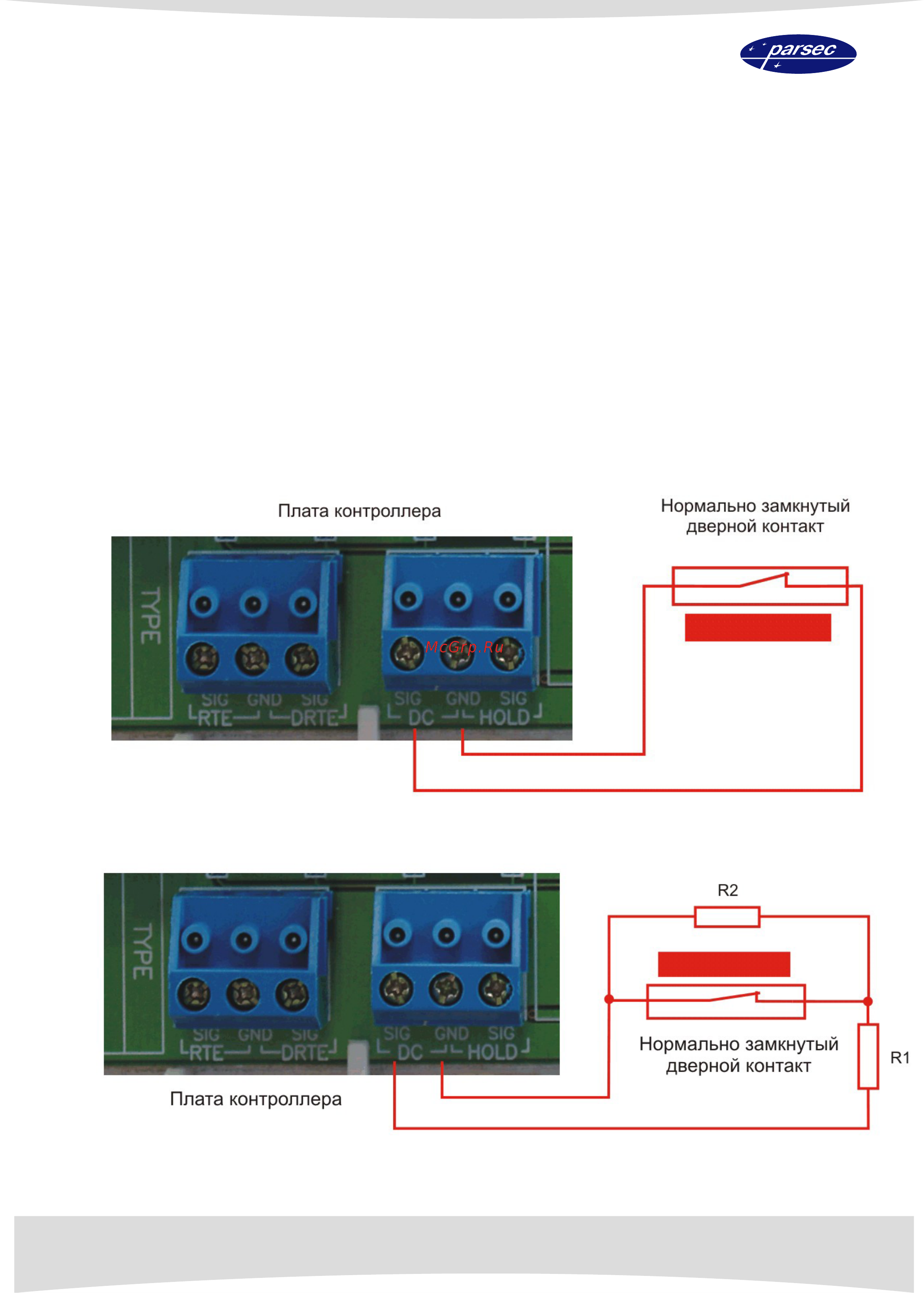

Рисунок 10а. Подключение DC без контроля подводящих проводов.

Рисунок 10б. Подключение DC с контролем подводящих проводов.
