Parsec NC-1000 [9/34] Подключение к сети 220 в

Контроллеры NC-1000 / NC-5000

Версия 2.1 страница 9

Источник обеспечивает питание контроллера, считывателей, а также замка и других

дополнительных устройств, подключаемых к контроллеру. Для подключения замка

предназначен отдельный двужильный кабель, идущий от источника питания

(см. рисунок 12, приведенный ниже).

При подключении замка и дополнительных устройств (например, датчиков

сигнализации, сирены и пр.) следите за тем, чтобы суммарная нагрузка на источник

питания не превысила предельно допустимую.

От источника питания контроллера допускается питание замков, запираемых напряжением,

с током потребления до 0,8 А и замков, отпираемых напряжением с током потребления до

1,2 А.

Подключение к сети 220 В

Для подключения контроллера к сети 220 В корпус контроллера снабжен специальным

отверстием для ввода кабеля, а также клеммными колодками, расположенными слева от

аккумулятора резервного питания (см. рисунок 5, приведенный ниже).

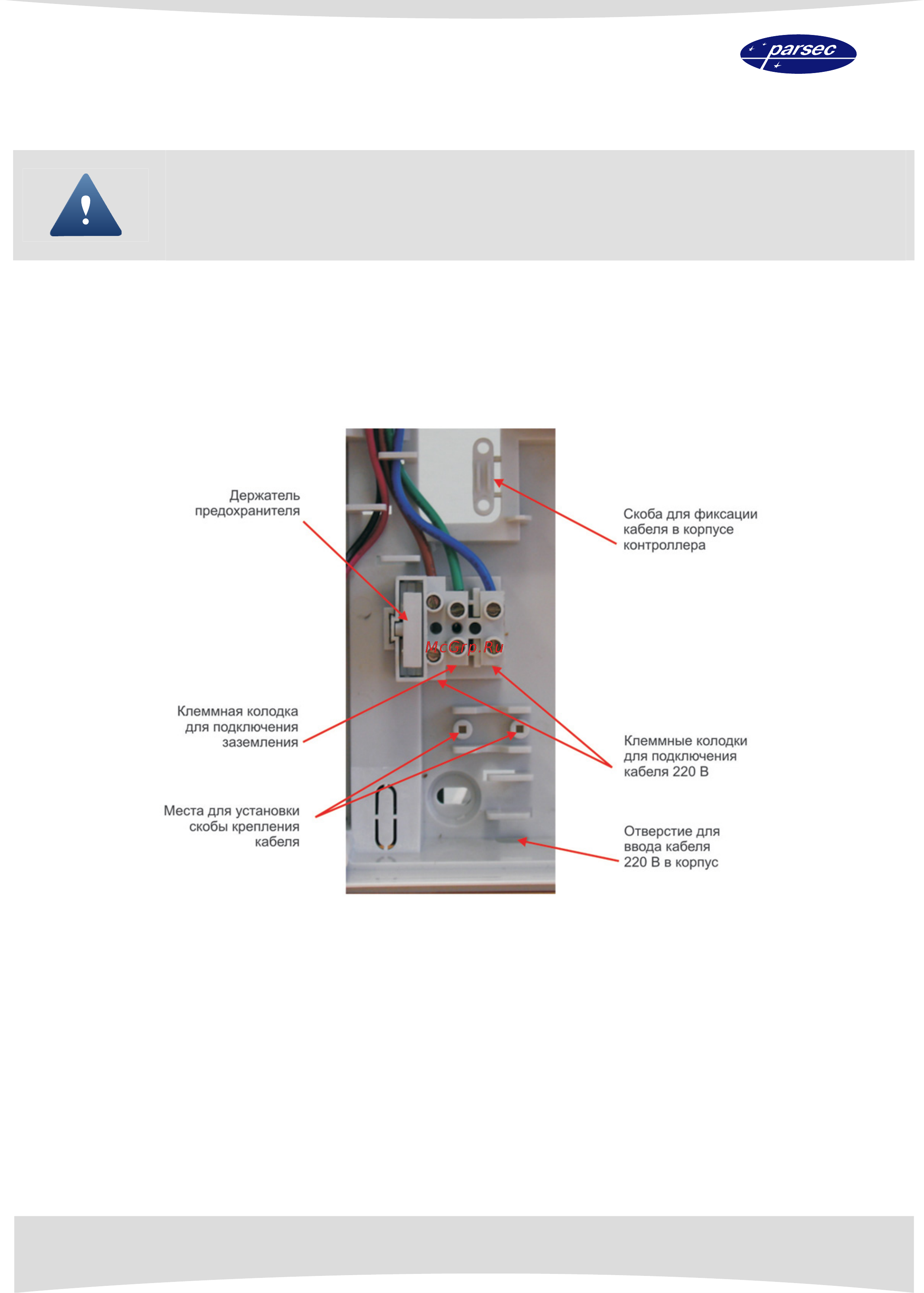

Рисунок 5. Подключение контроллера к сети 220 В.

Для фиксации сетевого кабеля следует отломить скобу от корпуса и с использованием

двух саморезов зафиксировать кабель.
